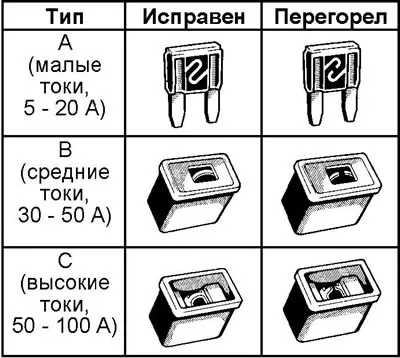

Megjegyzés: Az "A" típusú biztosítékok eltávolításához és beszereléséhez használjon speciális csipesz típusú lehúzót.
A biztosítékokat úgy tervezték, hogy még azelőtt kiolvadjanak, hogy az összes elektromos vezeték megsérülne, ha az akkumulátor túlterhelése lép fel az elektromos áramkörökben.
Megjegyzés: A biztosítékok cseréje előtt állapítsa meg az elektromos túlterhelés okát, és végezze el a szükséges javításokat.
Figyelmeztetés: Ne használjon vezetéket biztosítékok helyett, még ideiglenes beszereléskor sem, mert ez károsíthatja az elektromos rendszert és tüzet okozhat.
1. A biztosíték cseréjéhez kapcsolja ki a gyújtást.
2. Nyissa ki a relé- és biztosítékdobozt, és határozza meg, melyik elem égett ki. A "Karosszéria elektromos berendezései" című fejezet a relé- és biztosítékdobozok lehetséges elhelyezkedését is bemutatja a jármű belsejében és a motorháztető alatt.
Megjegyzés: A biztosítékok elhelyezkedése a különböző konfigurációkban kissé eltérhet az ábrákon láthatótól.

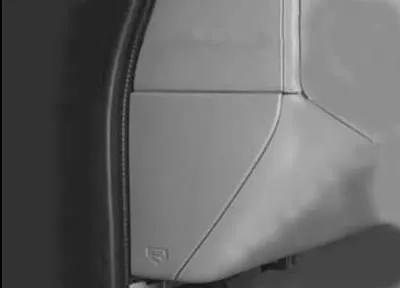

A biztosítékdoboz elhelyezkedése az autó belsejében

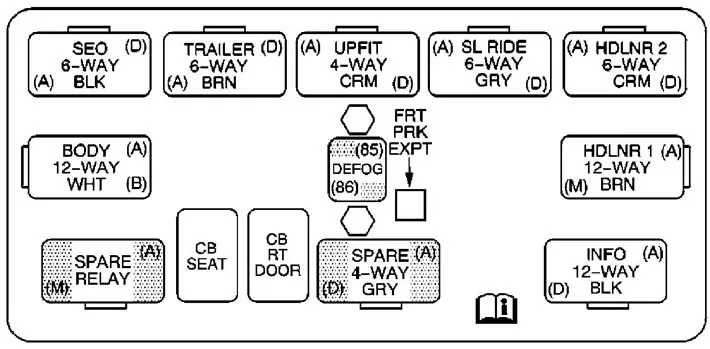

A biztosítékok elhelyezkedése (biztosítékdoboz a műszerfal alatt (a kormányoszlop bal oldalán))

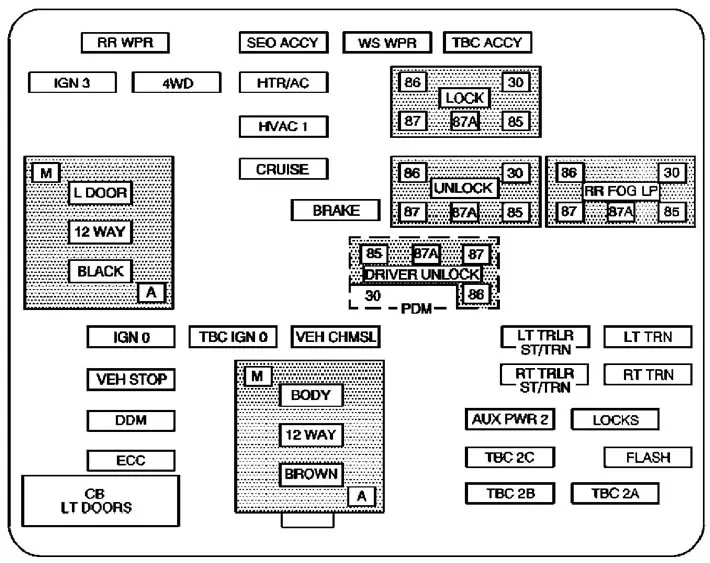

A biztosítékok elhelyezkedése (biztosítékdoboz az autó belsejében)

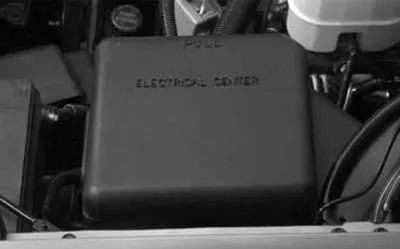

A biztosítékdoboz elhelyezkedése a motortérben |

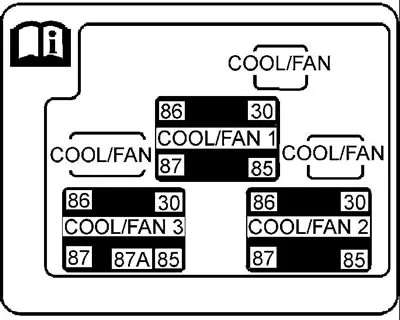

A biztosítékok elhelyezkedése (kiegészítő biztosítékblokk a hűtőrendszer ventilátoraihoz a motortérben) |
Megjegyzés: A biztosítékdoboz fedelén láthatók az elektromos áramkörök nevei és a biztosítékok névleges értéke.
3. Csak a biztosítékdoboz fedelén feltüntetett áramerősségű biztosítékot szereljen be.
Megjegyzés: Ne használjon nagyobb névleges áramerősségű biztosítékot vagy más tárgyat (például "hibákat") a kiégett biztosíték cseréjére. Ez komolyabb károkat okozhat az elektromos hálózatban, beleértve a tüzet is.
4. Ha nem rendelkezik névleges értékű biztosítékkal, akkor használjon alacsonyabb értékű biztosítékot, a lehető legközelebb a névleges értékhez.
Megjegyzés: Javasoljuk, hogy tartson egy tartalék biztosítékot a járműben.
5. Ha az új biztosíték azonnal kiolvad, az az elektromos rendszer hibáját jelzi.
Táblázat. Biztosítékok a motortér blokkban (modellek 2003 óta.)
| Biztosíték | Biztosítéklánc |
| GLOW PLUG | Nem használt |
| OUST FEED | Motortér kiegészítő tápvezeték |
| STUD #1 | Utánfutó vezetékek |
| MBEC | "SEAT SV", "RT DOOR SV" biztosítékok |
| BLOWER | Első fűtés ventilátor motor |
| LBEC | Biztosítékok "LOCKS", "DDM", "PDM", "ESS", "AUX PWR 2" |
| STUD 2 | Utánfutó vezetékek |
| ABS | ABS rendszer |
| VSES/ECAS | Felfüggesztésvezérlő rendszer |
| IGN A | Gyújtáskapcsoló |
| IGN B | Gyújtáskapcsoló |
| LBEC 1 | Biztosítékok a "FLASH", "TBC 2A", "TBC 2B", "TBC 2C", "LT DOORS" |
| TRL PARK | Pótkocsi parkolólámpák |
| RR PARK | Jobb hátsó parkolólámpa és oldalsó lámpa |
| LR PARK | Bal hátsó parkolólámpa és oldalsó lámpa |
| PARK LP | Parkolólámpa relé |
| STARTER | Indító relé |
| INTPARK | Belső világító lámpák |
| STOP LP | Féklámpák |
| TBC BATT | A karosszéria elektromos berendezéseinek vezérlőegysége |
| SUNROOF | Elektromos napfénytető meghajtás |
| SEO B2 | (Módosítások) Reflektorok |
| 4WS | 4WS rendszer |
| RR HVAC | Hátsó klíma/fűtő |
| AUX PWR | Csatlakozó kiegészítő berendezések csatlakoztatásához (középkonzol) |
| IGN 1 | Gyújtáskapcsoló relé |
| PCM 1 | Erőátviteli vezérlőegység |
| ETC/ECM | Fojtószelep vezérlő egység |
| INJ 1 | Gyújtótekercs, üzemanyag-befecskendezők – 1. bank |
| INJ 2 | Gyújtótekercs, üzemanyag-befecskendezők – 2. bank |
| IGN E | Műszercsoport, műszerfal, klíma relé, vészjelző/irányjelző kapcsoló, indító relé |
| RTD | Felfüggesztésvezérlő rendszer |
| TRL B/U | Pótkocsi tolatólámpák |
| PCM B | A tápegység elektronikus vezérlőegysége, üzemanyag-szivattyú |
| F/PMP | Üzemanyag szivattyú (relé) |
| O2A | Oxigén érzékelők |
| B/U LP | Tolatólámpa, automata váltó választó zárrendszer |
| RR DEFOG | Hátsó ajtó üveg jégmentesítő |
| HDLP-HI | Távolsági fényszóró relé |
| PRIME | Nem használt |
| O2B | Oxigén érzékelők |
| SIR | Passzív biztonsági rendszer |
| FRT PARK | Első parkoló lámpák és oldalsó lámpák |
| DRL | Nappali világítási rendszer lámpái (relé) |
| SEO IGN | Hátsó ajtó üvegének jégmentesítő reléje |
| TBC IGN1 | Pótkocsi elektromos berendezések |
| HI HDLP-LT | Távolsági fényszóró - bal oldali fényszóró |
| LH HID | Bal oldali gázkisüléses fényszóró |
| DRL | Nappali világítási rendszer lámpái |
| IPC/DIC | Műszercsoport/multifunkciós kijelző |
| HVAC/ECAS | Légkondicionáló vezérlő egység |
| CIG LTR | Szivargyújtó |
| HI HDLP-RT | Távolsági fényszóró - jobb oldali fényszóró |
| HDLP-LOW | Tompított fényszóró relé |
| A/S SOMR | Klíma kompresszor elektromágneses tengelykapcsoló relé |
| A/S SOMR | Klíma kompresszor |
| RRWPR | Hátsó ajtó ablaktörlő/mosó |
| RADIO | Rádió magnó |
| SEO B1 | HomeLink rendszer, hátsó ülésfűtés |
| LO HDLP-LT | Tompított fényszóró - bal oldali fényszóró |
| BTSI | Féklámpa kapcsoló |
| CRANK | Indítsa el a rendszert |
| LO HDLP-RT | Tompított fényszóró - jobb oldali fényszóró |
| FOG LP | Ködlámpa relé |
| FOG LP | Ködlámpák |
| HORN | Kürt relé |
| W/S WASH | Szélvédő/hátsó ajtó ablakmosó szivattyú relé |
| W/S WASH | Szélvédő/hátsó ajtó ablakmosó szivattyú |
| INFO | Audio- és videorendszer a hátsó utasok számára |
| RADIO AMP | Rádióerősítő |
| RH HID | Jobb oldali gázkisüléses fényszóró |
| HORN | Kürt áramköri biztosíték |
| EAP | Pedálblokk állító meghajtó |
| TREC | 4WD vezérlőegység |
| SBA | Blokkolásgátló fékrendszer (ABS) |

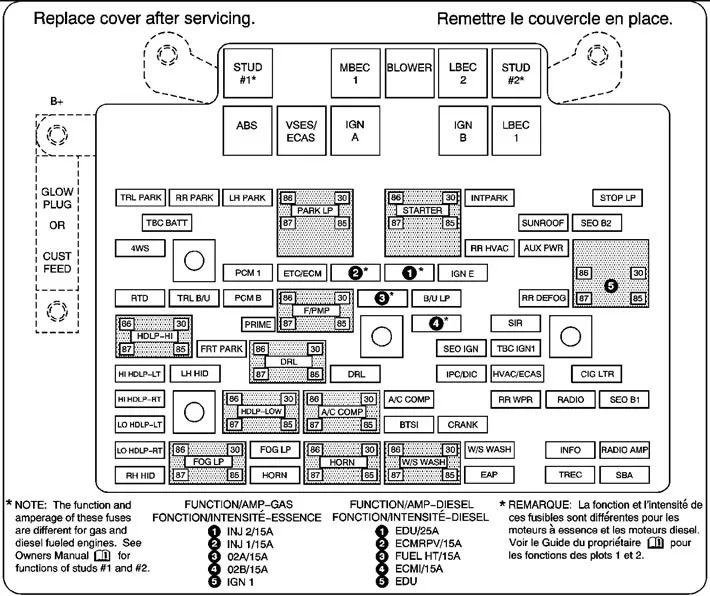

A biztosítékok elhelyezkedése (biztosítékdoboz a motortérben)
Táblázat. Biztosítékok az autó utasterében (modellek 2003 óta.)
| Biztosíték | Biztosítéklánc |
| RR Wiper | Hátsó ajtó ablaktörlő kapcsoló |
| SEO ACCY | Kiegészítő felszerelés |
| WS WPR | Ablaktörlők |
| TBC ACCY | Elektronikus vezérlőegység karosszéria elektromos berendezésekhez |
| IGN 3 | Gyújtásrendszer, ülésfűtés |
| 4WD | 4WD rendszer |
| HTR A/C | Légkondicionáló és fűtési rendszer |
| LOCK | Központi zár relé (blokkolása) |
| HVAC 1 | Automatikusan elsötétülő belső visszapillantó tükör, légkondicionáló és fűtési rendszer |
| L DOOR | Vezetőoldali ajtó elektromos berendezései |
| CRUISE | Sebességtartó rendszer |
| UNLOCK | Központi zár relé (kinyit) |
| RR FOG LP | (Módosítások) Ködlámpa |
| BRAKE | Blokkolásgátló fékrendszer |
| DRIVER UNLOCK | Központi zár relé (vezetőajtó nyitása) |
| IGN 0 | Az erőegység elektronikus vezérlőegysége, automata sebességváltó alkatrészek |
| TBCIGN 0 | Elektronikus hajtáslánc-vezérlő egység |
| VEH CHMSL | Magasra szerelt féklámpa (autó és utánfutó) |
| LT TRLR ST/TRN | Bal oldali irányjelző/pótkocsi féklámpa |
| LT TRN | Bal oldali irányjelzők és oldalsó lámpák |
| VEH STOP | Féklámpák, hátsó lámpák, hátsó irányjelzők, gázpedál vezérlő egység |
| Body | Bekötési csatlakozó |
| RT TRLR ST/TRN | Pótkocsi jobb irányjelző/féklámpa |
| RT TRN | Jobb oldali irányjelzők és oldalsó lámpák |
| DDM | Vezetőoldali ajtó elektromos berendezések vezérlőegysége |
| AUX PWR 2 | Csatlakozók kiegészítő berendezések csatlakoztatásához (a csomagtérben) |
| LOCKS | Központi zár |
| ECC | Hátsó klíma/fűtés, elektromos hátsó ajtó |
| TBC 2C | Elektronikus vezérlőegység karosszéria elektromos berendezésekhez |
| FLASH | Irányjelző relé |
| CB LT DOORS | Hőbiztosíték a bal oldali ablakemelőhöz |
| TBC2B | Elektronikus vezérlőegység karosszéria elektromos berendezésekhez |
| TBC 2A | Elektronikus vezérlőegység karosszéria elektromos berendezésekhez |
Táblázat. Biztosítékok a motortérben lévő hűtőventilátorok kiegészítő biztosítékblokkjához (modellek 2003 óta.)
| Biztosíték | Biztosítéklánc |
| COOL/FAN | A hűtőrendszer ventilátorának elektromos motorja |
| COOL/FAN | Hűtőventilátor motor relé biztosíték |
| COOL/FAN | Hűtőventilátor motor biztosíték |
| COOL/FAN 1 | A hűtőrendszer ventilátorának villanymotorjának 1. reléje |
| COOL/FAN 3 | A hűtőrendszer ventilátorának villanymotorjának 3. reléje |
| COOL/FAN 2 | A hűtőrendszer ventilátorának villanymotorjának 2. reléje |
Táblázat. Biztosítékok a műszerfal alatti egységben (a kormányoszlop bal oldalán) (modellek 2003 óta.)
| Biztosíték | Biztosítéklánc |
| SEO | Kiegészítő felszerelés |
| TRAILER | Pótkocsi elektromos berendezések |
| UPFIT | Nem használt |
| SL RIDE | Felfüggesztésvezérlő rendszer |
| HDLR 2 | Kiegészítő felszerelés a tetőpanelen |
| BODY | A karosszéria elektromos berendezései |
| DEFOG | Hátsó ajtó üvegének jégmentesítő reléje |
| HDLNR1 | Kiegészítő felszerelés a tetőpanelen |
| SPARE RELAY | Nem használt |
| CB SEAT | Hőbiztosíték a vezető- és utasülés elektromos vezérlőegységéhez |
| CB RT DOOR | Hőbiztosíték a jobb oldali ablakemelőhöz |
| SPARE | Nem használt |
| INFO | (A Chevrolet Avalanche mellett) Műszercsoport |
