Figyelem:
- A lámpa cseréje előtt győződjön meg arról, hogy a világításkapcsolók ki vannak kapcsolva.
- Az égési sérülések elkerülése érdekében a lámpákat csak lehűlés után cserélje ki.
- A halogén lámpák különös gondosságot igényelnek. Ne érintse meg kézzel a lámpa üveg részét, csak a műanyag vagy fém házánál fogja meg a lámpát.
- Csak a megadott kódokkal rendelkező izzókat használjon (lásd a megfelelő táblázatot). A táblázatban nem szereplő lámpakódokért forduljon a forgalmazóhoz.
Asztal. Kültéri lámpák (Chevrolet Tahoe)
A lámpa célja | Kód |
Tolató lámpa | 3157 |
Nappali lámpa | 4114K |
Felső lámpa | 194 |
Első irányjelző és parkolólámpa izzók | 3457A |
távolsági fényszóró | 9005 |
tompított fényszóró | 9006 |
Oldalsó lámpa, féklámpa és hátsó lámpa | 3157 |
Hátsó irányjelző lámpa | 3157 |
Asztal. Kültéri lámpák (Chevrolet Avalanche)
A lámpa célja | Kód |
Tolató lámpa | 3157 |
Nappali lámpa | 4114K |
Első irányjelző és parkolólámpa izzók | 3157A vagy 3157NA |
távolsági fényszóró | 9011 vagy 9005 |
tompított fényszóró | 9006 |
Hátsó irányjelző, féklámpa és hátsó lámpa | 3157 |
Első irányjelző lámpa | 3157 |
Asztal. Kültéri lámpák (Cadillac Escalade)
A lámpa célja | Kód |
Tolató lámpa | 3157K |
Nappali lámpa | 4114K |
Első irányjelző és parkolólámpa izzók | 3157AK |
távolsági fényszóró | 9005 vagy 9005 LL |
Hátsó irányjelző, féklámpa és hátsó lámpa | 3157K |
Első irányjelző lámpa | 194 |
Escalade
1. Fényszóró izzók cseréje.

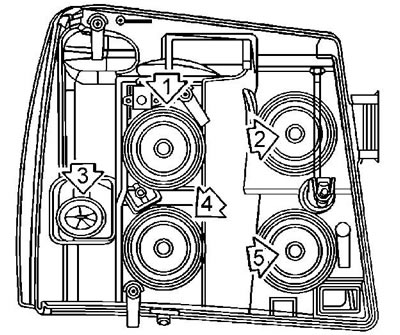

1 - fényszóró tompított fényszóró, 2 - nappali menetfény, 3 - első helyzetjelző lámpa, 4 - fényszóró távolsági fényszóró, 5 - első visszajelző/parkolólámpa.
A) Nyissa ki a motorháztetőt.
b) Egy laposfejű csavarhúzóval oldja ki a nyolc fület a radiátor burkolatán.
V) Távolítsa el a hűtőrendszer radiátorának burkolatát.

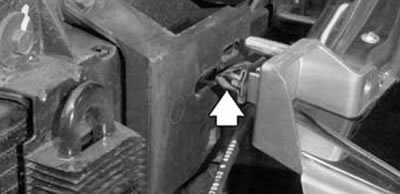

G) Húzza meg a rács bal és jobb felső sarkát a reteszek kioldásához. Ez elegendő helyet biztosít a fényszóró szerelvény eltávolításához.

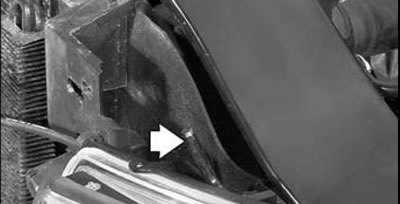

d) Távolítsa el a fényszóró szerelvény vízszintes csapját úgy, hogy a végét kattanásig mozgassa felfelé, majd a jármű közepe felé.
e) Távolítsa el a függőleges csapot úgy, hogy távolítsa el a fényszóró egységtől, amíg kattan, majd felfelé.
és) Húzza felfelé a fényszóró szerelvény eltávolításához.

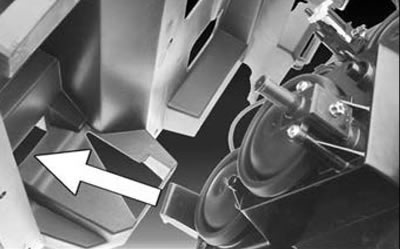

Megjegyzés: A fényszóróegység visszaszerelésekor szerelje be a fényszóróegység alsó rögzítőfülét a jármű karosszériáján lévő lyukba.
h) Válassza le a csatlakozót a fényszóró egység aljáról. Ez megkönnyíti a további munkák elvégzését.

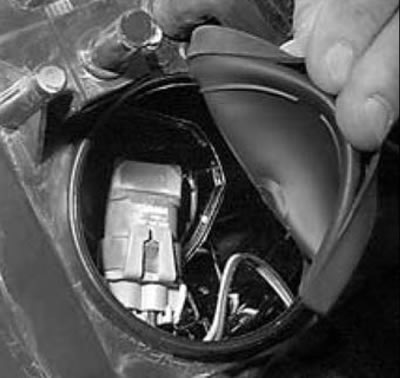

És) Távolítsa el a cserélendő lámpa tömítését és fedelét.
(Tompított/távolsági fényszóró izzók cseréje)
Nak nek) Forgassa el az izzó csatlakozóját az óramutató járásával ellentétes irányba, és húzza ki a csatlakozót az izzóval együtt.
l) Vegye ki az izzót a foglalatból, és cserélje ki egy újra.
(A nappali menetlámpa, az első irányjelző/parkolólámpa és az első helyzetjelző lámpa cseréje)
Nak nek) Nyomja meg a csatlakozó rögzítő kart, és forgassa el a csatlakozót a cserélendő lámpával együtt az óramutató járásával ellentétes irányba.
Megjegyzés: Beszereléskor illessze be a csatlakozót az izzóval a fényszóró egységbe, és forgassa el az óramutató járásával megegyező irányba, amíg be nem kattan.
l) Vegye ki az izzót a foglalatból, és cserélje ki egy újra.
2. A kombinált lámpa izzóinak cseréje.

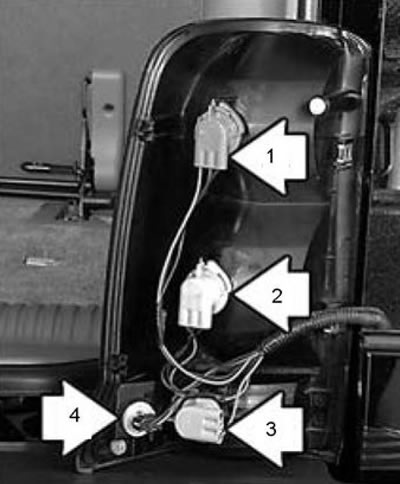

1 - hátsó irányjelző lámpa, 2 - féklámpa, 3 - tolatólámpa, 4 - hátsó lámpa

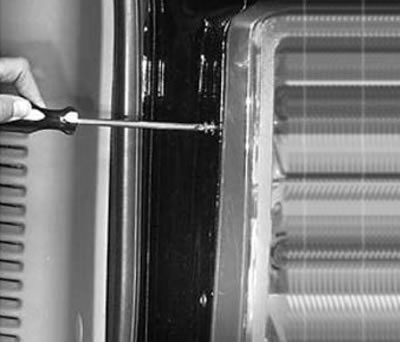

A) Távolítsa el a kombinált lámpát rögzítő két csavart.
b) Távolítsa el a kombinált lámpa egységet.
V) Nyomja meg a csatlakozó reteszt, és forgassa el a csatlakozót a cserélendő lámpával együtt az óramutató járásával ellentétes irányba (A hátsó lámpa csatlakozóján nincs retesz).
Megjegyzés: Beszereléskor illessze be a csatlakozót az izzóval a kombinált lámpába, és forgassa el az óramutató járásával megegyező irányba, amíg be nem kattan.
G) Vegye ki az izzót a foglalatból, és cserélje ki egy újra.
Chevrolet Tahoe
1. Tompított / távolsági fényszórók cseréje.

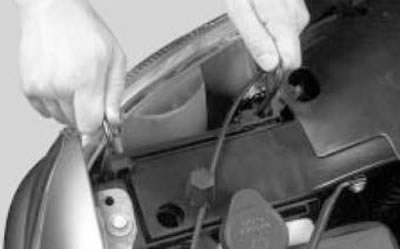

A) Távolítsa el a két rögzítőcsapot a fényszóróegység tetejéről. Az elülső csap eltávolításához forgassa kifelé, és emelje fel. A hátsó csap eltávolításához fordítsa befelé, és emelje fel.
b) Távolítsa el a fényszóró szerelvényt.

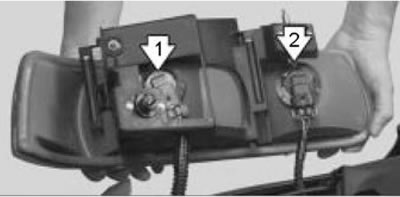

1 - tompított fényszóró, 2 - távolsági fényszóró
V) Húzza ki a lámpa csatlakozóját.
G) Az óramutató járásával ellentétes irányba forgatva vegye ki a cserélendő izzót a fényszóró egységből.
d) Szerelje be az új fényszórót az óramutató járásával megegyező irányba ütközésig forgatva.
e) Csatlakoztassa az izzócsatlakozót, helyezze vissza a fényszóróegységet, és rögzítse két tűvel.
2. Az első irányjelző izzójának, első hézagának és a kültéri világítási rendszer lámpájának nappali cseréje.

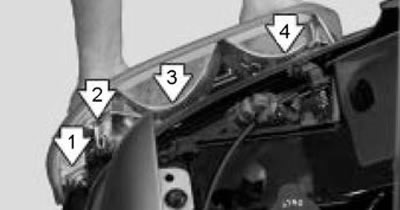

1 - első helyzetjelző lámpa, 2 - rögzítőlámpa, 3 - első irányjelző lámpa, 4 - nappali menetjelző lámpa
A) Távolítsa el a fényszóró egységet (lásd fent).
b) Nyomja az irányjelző lámpaegység mögött található reteszt a jármű külseje felé
V) Távolítsa el az irányjelző lámpa egységet.
G) Nyomja meg a reteszt, forgassa el a lámpa csatlakozóját az óramutató járásával ellentétes irányba, és vegye ki a lámpával együtt a házból.

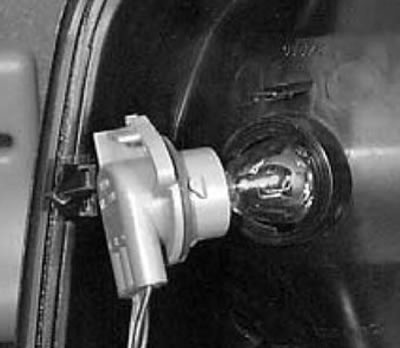

d) Vegye ki a lámpát a foglalatból, és cserélje ki egy újra
e) A lámpa felszerelése fordított sorrendben történik.
3. A kombinált lámpa izzóinak cseréje.

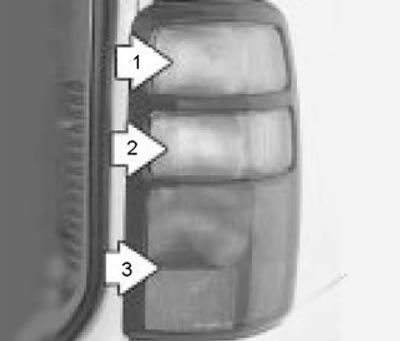

1 - hátsó irányjelző lámpa, 2 - tolatólámpa, 3 - féklámpa
A) Lazítsa meg a két csavart, és távolítsa el a kombinált lámpát.
b) Nyomja meg a fület, és forgassa el a kívánt lámpacsatlakozót az óramutató járásával ellentétes irányba, hogy eltávolítsa a lámpát a kombinált lámpából.
V) Vegye ki az izzót a foglalatból, és helyezzen be egy újat.
G) A lámpa felszerelése fordított sorrendben történik.
4. Felső méretű lámpák cseréje.
A) Lazítsa meg a két csavart, és távolítsa el a diffúzort.
Megjegyzés: A középső felső méretű diffúzor hat csavarral van rögzítve.
b) Az óramutató járásával ellentétes irányba forgatva vegye ki az izzót, és cserélje ki egy újra.
Chevrolet Avalanche
1. Fényszóró izzók cseréje.
(1. típus)
A) Nyissa ki a motorháztetőt.

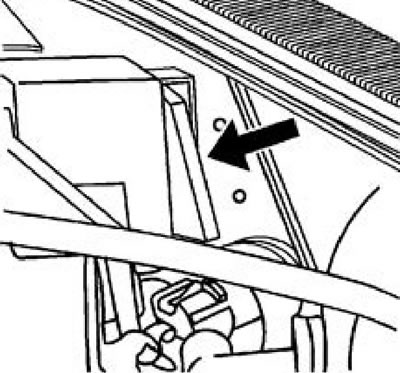

b) Távolítsa el az első irányjelző/parkolólámpa egységet úgy, hogy megnyomja a blokk külső oldalán lévő fület, és kifelé húzza maga felé.
V) Húzza meg a blokkot belülről, és vegye ki a motortérből.

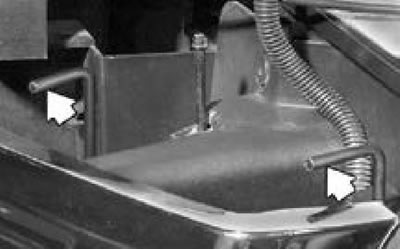

G) Távolítsa el a fényszóróegység rögzítőcsapjait a rögzítőkből, majd húzza ki őket a motortérből.
d) Távolítsa el a fényszóró egységet a motortérből.

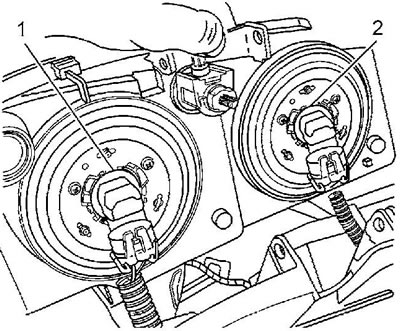

1 - fényszóró tompított fényszóró, 2 - fényszóró távolsági fényszóró
e) Távolítsa el az izzó csatlakozóját az izzóval a fényszóró egységről az óramutató járásával ellentétes irányba forgatva.
és) Vegye ki az izzót a foglalatból, és cserélje ki egy újra.
h) Szerelje fel a lámpát fordított sorrendben.
(2. típus)
A) Nyissa ki a motorháztetőt.

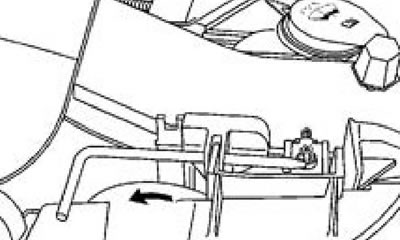

b) Húzza ki a fényszóró szerelvény rögzítőcsapját az ábrán látható módon.
V) Távolítsa el a fényszóró szerelvényt.

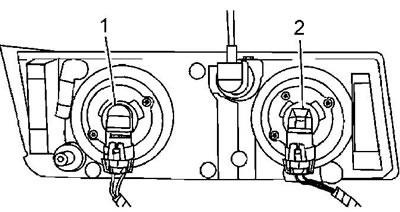

1 - fényszóró tompított fényszóró, 2 - fényszóró távolsági fényszóró
G) Húzza ki a lámpa csatlakozóját.
d) Csavarja ki a szükséges izzót a fényszóró egységből, és cserélje ki egy újra.
2. Az első irányjelző lámpáinak cseréje, az első távolság és a parkolólámpa cseréje.
A) Távolítsa el az irányjelző/parkolólámpa egységet (lásd fent).

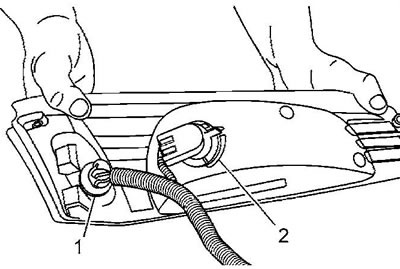

1 - első helyzetjelző lámpa, 2 - első irányjelző/parkolólámpa
b) Nyomja meg a fület, és forgassa el a kívánt lámpacsatlakozót az óramutató járásával ellentétes irányba, hogy eltávolítsa a lámpát a lámpaegységből (Az első lámpa csatlakozóján nincs rögzítő).
V) Vegye ki az izzót a foglalatból, és cserélje ki egy újra.
