Сожмите выступы фиксатора и извлеките кнопку 2 (см. рис. 8-47) выключения блокировки замка двери.
Рис. 8-47. Механизм блокировки задней двери:
1 - корпус привода выключения замка;
2 - кнопка выключения замка;
3 - вставка кнопки;
4 - тяга кнопки;
5 - тяга привода замка;
6 - тяга внутреннего привода замка;
7 - скоба крепления тяги замка;
8 - тяга наружной ручки;
9 - фиксатор замка;
10 - винт крепления фиксатора;
11 - замок задней двери;
12 - электроразъем моторедуктора;
13 - моторедуктор.
Отверните два винта 5 (см. рис. 8-45) и снимите карман 4.
Рис. 8-45. Снятие обивки задней двери:
1 - кнопка;
2 - вставка ручки подлокотника;
3 - держатель обивки;
4 - карман обивки задней двери;
5 - винт;
6 - уплотнитель порогов двери;
7 - уплотнитель проема задней двери;
8 - задняя дверь.
Отверните винт крепления облицовки 1 (рис. 8-46), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

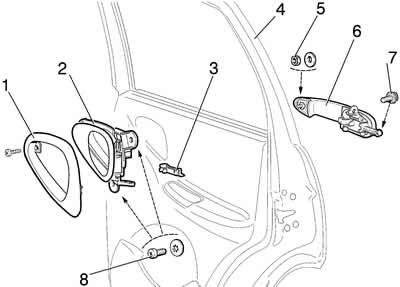

Рис. 8-46. Снятие ручек задней двери:
1 - облицовка внутренней ручки;
2 - внутренняя ручка двери;
3 - скоба;
4 - задняя дверь;
5 - гайка;
6 - наружная ручка задней двери;
7 - болт;
8 - винт.
Снимите облицовку 9 (рис. 8-48) и ручку 10 стеклоподъемника.
Рис. 8-48. Снятие стеклоподъемника задней боковой двери:
1 - ролик;
2 - распорная втулка;
3 - гайка;
4 - стеклоподъемник задней двери;
5 - оболочка троса;
6 - гайка;
7 - пластина крепления опускного стекла;
8 - розетка ручки стеклоподъемника;
9 - облицовка ручки стеклоподъемника;
10 - ручка стеклоподъемника.
Отожмите кнопки 1 (см. рис. 8-45) и снимите обивку задней двери 8.
Отверните два винта 8 (рис. 8-46) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 5 (рис. 8-47) и снимите ручку.
Отсоедините от замка 11 тягу 8 наружной ручки.
Отверните гайку 5 (см. рис. 8-46) и болт 7 и снимите ручку 6 с тягой в сборе.
Отверните винт крепления привода 1 (см. рис. 8-47) выключения блокировки замка двери.
Отверните три винта и снимите замок 11 в сборе с приводом выключения замка и тягами 4, 6 и 7.
Отверните три болта крепления ограничителя и снимите его.
Снятие стеклоподъемника задней двери (рис. 8-48) производите аналогично снятию стеклоподъемника передней двери.
Сборку двери производите в обратном порядке.
