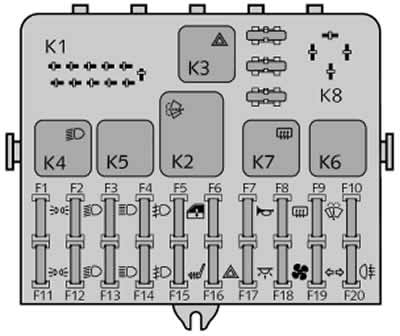

Рис. 7-1. Расположение реле и предохранителей в монтажном блоке:
К1 - реле контроля исправности ламп (вместо реле устанавливаются перемычки);
К2 - реле очистителя ветрового стекла;
К3 - реле -прерыватель указателей поворота и аварийной сигнализации;
К4 - реле включения ближнего света фар;
К5 - реле включения дальнего света фар;
К6 -дополнительное реле;
К7 - реле включения обогрева заднего стекла;
К8 - реле не используется;
F1-F20 - плавкие предохранители.
Рис. 7-2. Схема соединений монтажного блока:
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера):
К1 - реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 - реле очистителя ветрового стекла;
К3 - реле-прерыватель указателей поворота и аварийной сигнализации;
К4 - реле включения ближнего света фар;
К5 - реле включения дальнего света фар;
К6 - дополнительное реле;
К7 -реле включения обогрева заднего стекла;
F1-F20 - плавкие предохранители.
