Шины с радиальным расположением нитей корда в каркасе (шины Р)

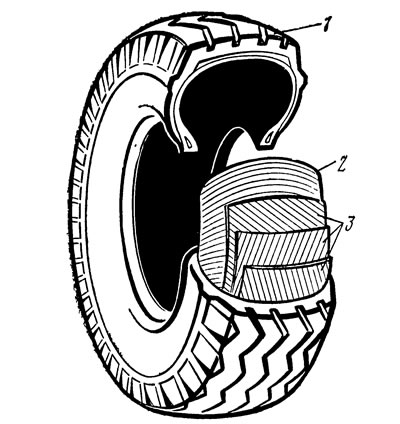

Основное отличие покрышек с радиальным расположением нитей корда в каркасе (радиальные шины, называемые водителями также «мягкими») от диагональных состоит в конструкции слоев каркаса (рис. 4). Нити корда в слоях каркаса в радиальных покрышках идут от борта к борту по радиусу профиля, т. е. располагаются в поперечной (меридиональной) плоскости, проходящей через ось вращения. Поэтому кордные нити соседних слоев не перекрещиваются, как в диагональных покрышках, а число слоев в каркасе может быть четным и и нечетным. Такое расположение нитей улучшает условия их работы. Число каркасных слоев в радиальных покрышках значительно меньше, чем в диагональных, кроме того, радиальные покрышки имеют очень жесткий брекерный пояс, состоящий из нескольких слоев, нити в которых расположены под углом 70—85° к поперечной (меридиональной)' плоскости сечения.



Брекерный пояс ограничивает возможность каркаса увеличивать свой наружный диаметр при накачивании шины воздухом и тем самым воспринимает на себя нагрузку. В зависимости от диаметра и ширины брекерного пояса изменяется конфигурация профиля шины и отношение между величиной нагрузки, воспринимаемой поясом и каркасом.



Такое сочетание конструкции каркаса и брекера, когда радиально расположенные нити корда в каркасе являются как бы диагоналями ромбов, образованных нитями корда брекера, делает коронную часть шины (в зоне беговой поверхности) как бы нерастяжимой гибкой лентой. Это означает, что при качении она ведет себя подобно тракторной гусенице. При этом смещение элементов протектора относительно опорной поверхности существенно меньше, чем у шин диагональной конструкции. Особенно это сказывается на выходе элементов протектора из зоны контакта при передаче колесом тяговой, тормозной и боковой сил. Следовательно, трение в контакте радиальных шин меньше, а износостойкость выше.

Боковины радиальных шин имеют более толстый слой качественной резины, который необходим для улучшения связи радиально расположенных нитей каркаса в окружном направлении и предохранения их от механических повреждений. Бортовая часть радиальных покрышек работает в более тяжелых условиях, чем у обычных шин, поэтому бортовые кольца делают более прочными, а борта более жесткими.

Радиальные шины имеют существенно большую радиальную и боковую податливости.
