Колеса легковых автомобилей

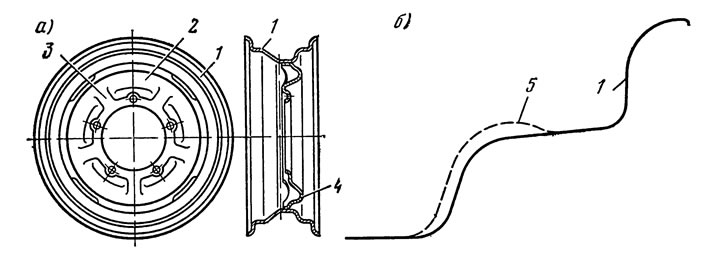

Колеса легковых автомобилей однотипны по конструкции и представляют собой неразъемное соединение обода с диском (рис. 6). В средней части обода имеется кольцевое углубление, повышающее жесткость обода и облегчающее монтаж и демонтаж шин. Колеса предназначены для эксплуатации на дорогах с усовершенствованным покрытием и при высоких скоростях движения, поэтому биение колес ограничивается 1,2 мм, а биение ширины профиля ±1,5 мм. При монтаже шин их борта устанавливают на конические полки обода. Для камерных и бескамерных шин наклон конических посадочных полок обода составляет 5°±1°. Величина натяга бортов камерных шин на конических полках обода составляет 0,75—1,0 мм на диаметр, а величина натяга бортов бескамерных шин — 1,2—1,5 мм.



Для повышения надежности закрепления борта бес-камерной шины на конической полке обода делают специальный кольцевой выступ-хамп (рис. 6), который способствует удержанию борта шины от срыва с полки обода при воздействии на колесо больших боковых сил.



Крепежные отверстия дисков колес легковых автомобилей имеют конические фаски (60°). Они нужны для центровки и предотвращения самоотвертывания крепежных гаек.

Колеса обозначают основными размерами (в миллиметрах или дюймах) обода — шириной между закраинами внутри обода и диаметром посадочных полок (ГОСТ 10408-74). После первого размера ставится буква латинского или русского алфавита, характеризующая комплекс размеров бортовой закраины обода. Например, колеса автомобилей ВАЗ-2101 имеют обозначение 114J-330 (4½-13).

Если колесо обозначено одной группой цифр, то они определяют первый размер, т. е. его ширину по посадочным полкам.
