Раздаточная коробка - снятие и установка

            0

Порядок снятия



1. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

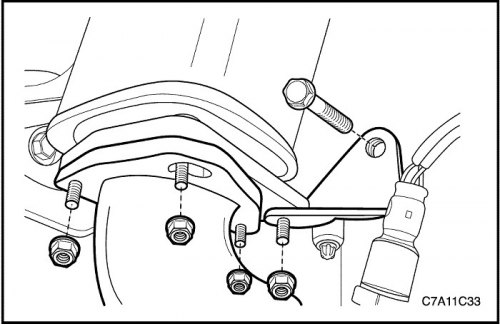

2. Снять приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.

3. Снять карданный вал. См. Раздел 3B, Задний ведущий мост.

4. Отсоединить правую полуось. См. Раздел 3A, Передний ведущий мост.

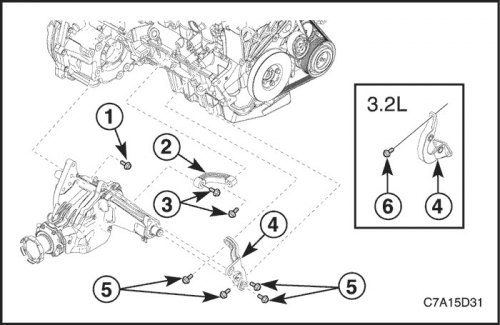

5. Снять верхний болт (1) крепления раздаточной коробки.

6. Снять болты крепления скобы раздаточной коробки (3) и саму скобу (2).

7. Снять болты крепления (5, 6) кронштейна раздаточной коробки и сам кронштейн (4).

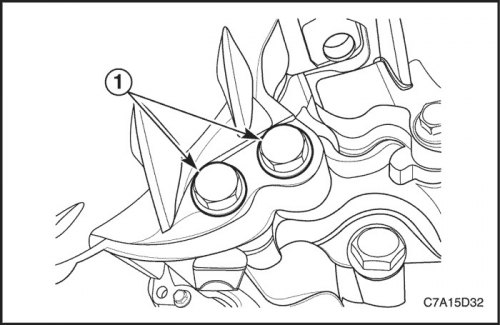

8. Снять нижние болты (1) крепления раздаточной коробки.


9. Опереть раздаточную коробку на домкрат.

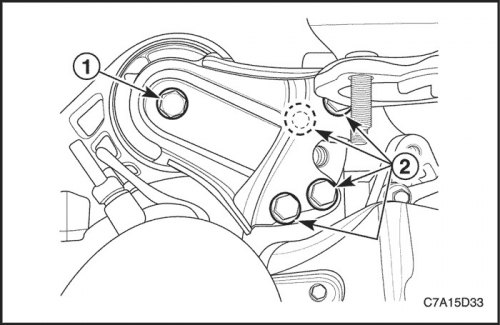

10. Снять сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.

11. Снять монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе.

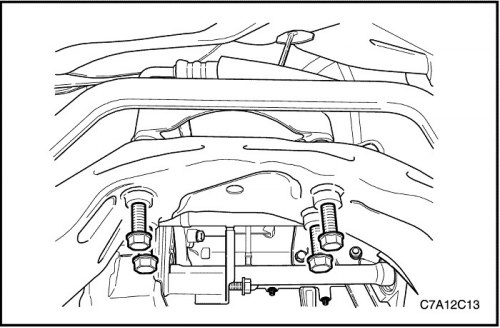

12. Снять с рамы болты крепления задней подвески коробки передач с главной передачей в сборе.

13. Снять заднего кронштейна коробки передач с главной передачей в сборе.

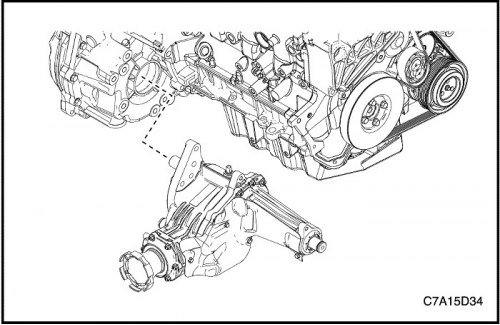

14. Снять раздаточную коробку с коробки передач с главной передачей в сборе.

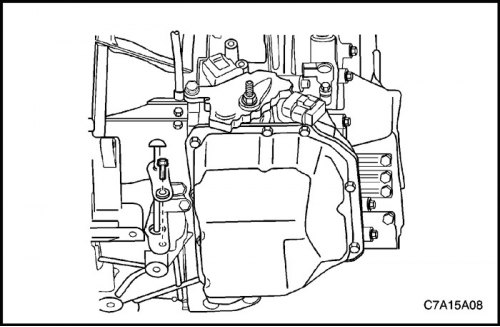

15. Закупорить коробку передач с главной передачей в сборе для сведения к минимуму вытекания рабочей жидкости коробки передач с главной передачей в сборе.



Порядок установки



1. Установить раздаточную коробку в коробку передач с главной передачей в сборе.



2. Установить задний кронштейн коробки передач с главной передачей в сборе.

3. Установить на раму болты крепления задней подвески коробки передач с главной передачей в сборе.

Затянуть

Затянуть болты крепления задней подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 фунт-футов).



4. Установить сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.


Затянуть

Затянуть сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну моментом 90 Н·м (66 фунт-футов).

5. Установить монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе.

Затянуть

Затянуть монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе моментом 90 Н·м (66 фунт-футов).



6. Установить нижние болты (1) крепления раздаточной коробки.

Затянуть

Затянуть нижние болты (1) крепления раздаточной коробки моментом 75 Н·м (55 фунт-футов).



7. Установить верхний болт (1) крепления раздаточной коробки.

Затянуть

Затянуть верхний болт (1) крепления раздаточной коробки моментом 75 Н·м (55 фунт-футов).


8. Установить скобу (2) и болты крепления (3) раздаточной коробки.

Затянуть

Затянуть болты (3) крепления скобы раздаточной коробки моментом 60 Н·м (44 фунт-фута).

9. Установить кронштейн (4)раздаточной коробки и болты (5).

Затянуть

Затянуть болты крепления (5)кронштейна раздаточной коробки моментом 60 Н·м (44 фунт-фута).

10. Если автомобиль оснащен двигателем 3.2L, установить болт (6) крепления кронштейна раздаточной коробки и остальные четыре болта (5).

Затянуть

Затянуть болт (6) кронштейна раздаточной коробки моментом 40 Н·м (30 фунт-футов).

Затянуть остальные четыре болта крепления (5) кронштейна раздаточной коробки моментом 60 Н·м (44 фунт-фута).



11. Установить правую полуось. См. Раздел 3A, Передний ведущий мост.

12. Установить карданный вал. См. Раздел 3B, Задний ведущий мост.

13. Установить приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.



14. Опустить автомобиль.

15. Проверить уровень масла в коробке передач с главной передачей в сборе и при необходимости долить. См. Раздел 5A, Автоматическая коробка передач с главной передачей в сборе AISIN 55-51LE.
