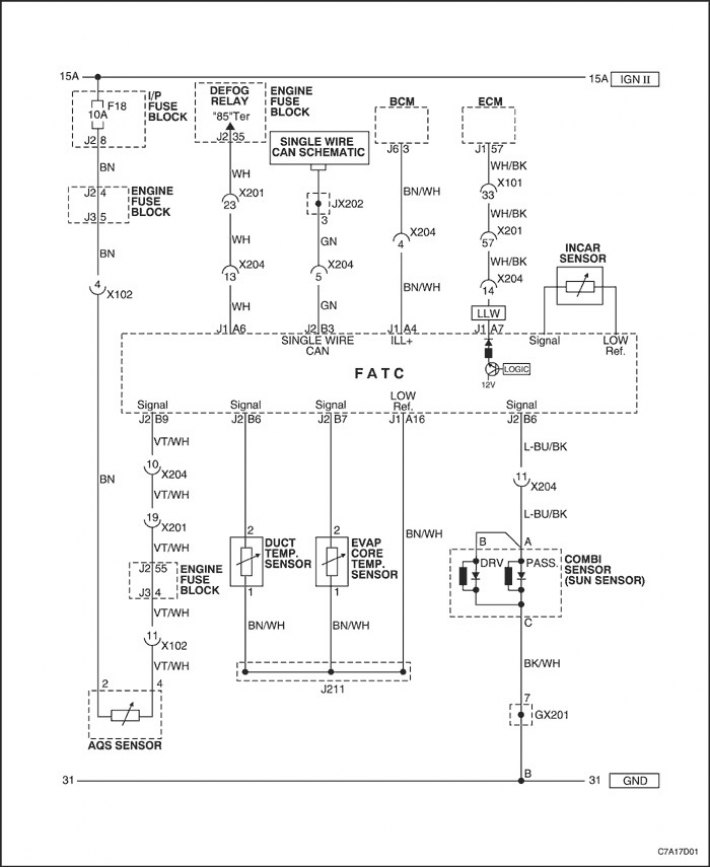

Схема датчиков кондиционера и обогрева стекол

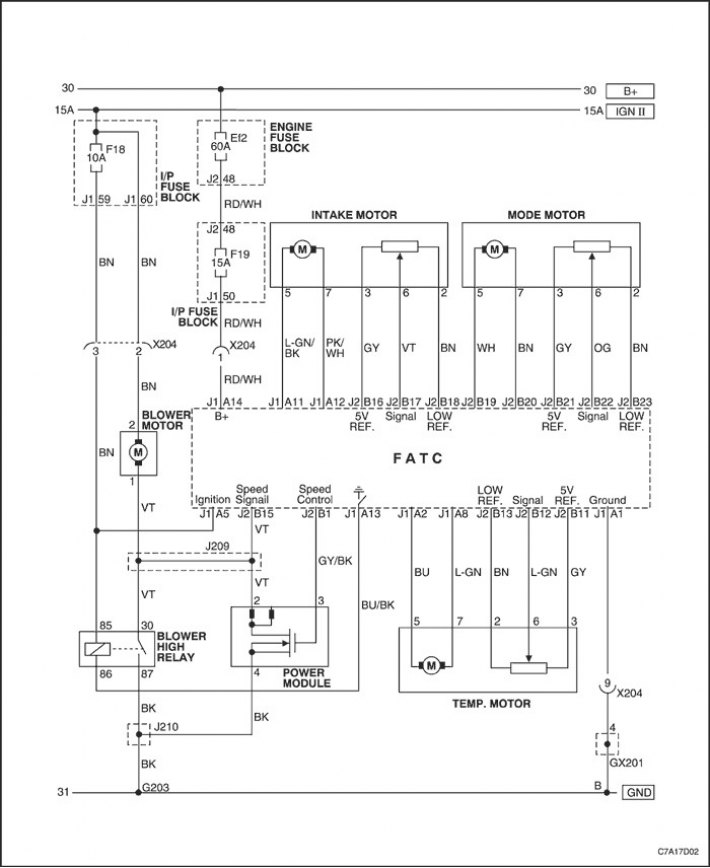

Схема органов управления вентилятором кондиционера и электромотором

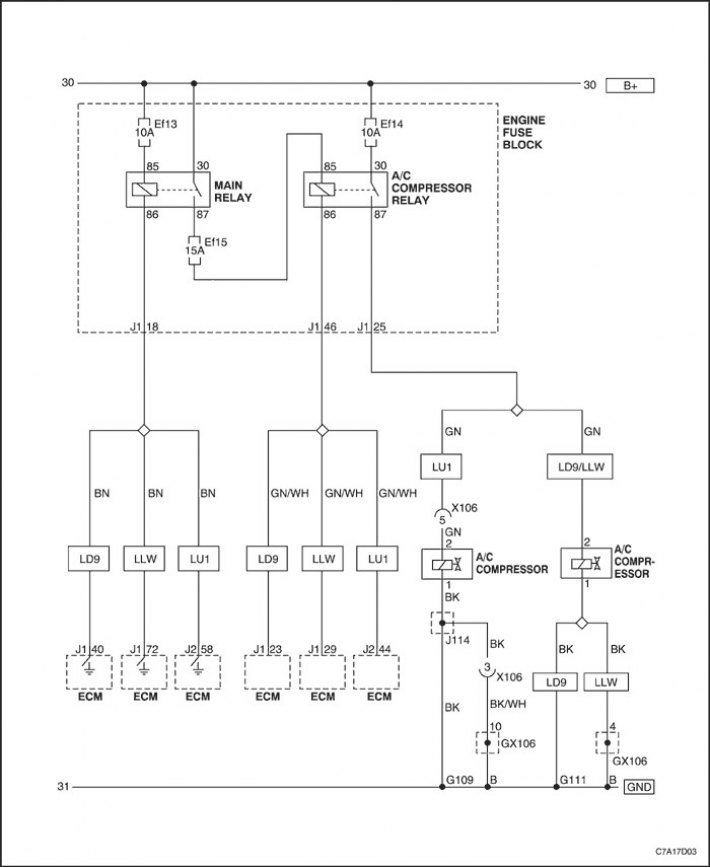

Схема управления компрессором кондиционера
Присоединительный разъем
|
A1
|
Масса электропитания
|
B6
|
Сигнал датчика температуры воздуховода
|
||
|
A2
|
Управляющий электропривод температуры
|
B7
|
Сигнал датчика температуры сердцевины испарителя
|
||
|
A3
|
-
|
B8
|
Сигнал датчика солнечного облучения
|
||
|
A4
|
Освещение регулятора (BCM)
|
B9
|
Сигнал датчика APS
|
||
|
A5
|
IGN II (15 А)
|
B10
|
-
|
||
|
A6
|
Реле обогрева стекла
|
B11
|
Электропривод температуры, 5 В опорн.
|
||
|
A7
|
Связь с контроллером ЭСУД
|
B12
|
Сигнал электропривода температуры
|
||
|
A8
|
Управляющий электропривод температуры
|
B13
|
Масса электропривода температуры
|
||
|
A9
|
-
|
B14
|
-
|
||
|
A10
|
-
|
B15
|
Силовой модуль (сигнал скорости)
|
||
|
A11
|
Управляющий электропривод впуска
|
B16
|
Впускной электропривод, 5 В опорн.
|
||
|
A12
|
Управляющий электропривод впуска
|
B17
|
Сигнал впускного электропривода
|
||
|
A13
|
Управление массой реле высоких оборотов вентилятора
|
B18
|
Масса впускного электропривода
|
||
|
A14
|
Предохранитель "F19" (BAT)
|
B19
|
Управляющий электропривод режима
|
||
|
A15
|
-
|
B20
|
Управляющий электропривод режима
|
||
|
A16
|
Масса температуры в воздуховоде/температуры сердцевины испарителя
|
B21
|
Электропривод режима, 5 В опорн.
|
||
|
B1
|
Силовой модуль (управление скоростью)
|
B22
|
Сигнал электропривода режима
|
||
|
B2
|
-
|
B23
|
Масса электропривода режима
|
||
|
B3
|
Однопроводная CAN
|
B24
|
-
|
||
|
B4
|
-
|
B25
|
-
|
||
|
B5
|
-
|
B26
|
-
|
||
