Общая диагностика кондиционера

См. в разделе 7B, «Система отопления, вентиляции и кондиционирования воздуха с ручным управлением» подробные сведения по следующим процедурам:

• Проверка качества функционирования кондиционера.
• Процедура быстрой проверки при недостаточном охлаждении.
• Диагностика недостаточного охлаждения.
• Проверка утечки холодильной системы.
• График зависимости значений давления на сторонах высокого и низкого давления.
• Карта проверки давления (система R-134A).
• Зависимость давления от температуры R-134a.
• Проверка холодильной системы.

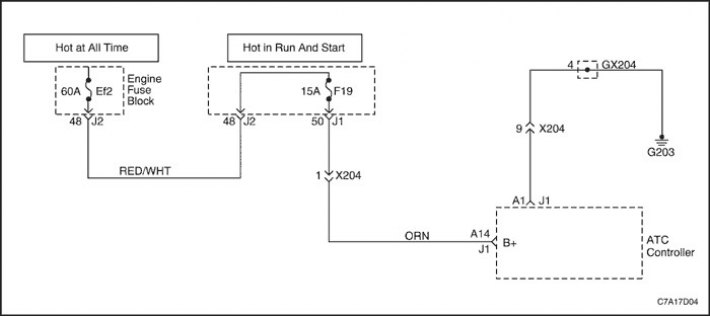

Автоматический регулятор температуры не функционирует при включенном зажигании

Шаг	Операция	Значения	Да	Нет
1	Проверить предохранитель EF2. Предохранитель EF2 перегорел?	-	Перейти к операции 2	Перейти к операции 3
2	Заменить предохранитель EF2. Закончен ли ремонт?	-	Система в норме	-
3	Снять регулятор. Измерить напряжение на выводе А14. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейти к операции 4	Перейти к операции 5
4	Проверить регулятор на отсутствие повреждений. Заменить регулятор, если он поврежден. Закончен ли ремонт?	-	Система в норме	-
5	Проверить напряжение между выводом A1 и массой. Соответствует ли напряжение указанному?	0 В	Перейти к операции 6	Перейти к операции 7
6	Проверить на отсутствие повреждений жгут проводов между предохранителем F19 и выводом A14. При обнаружении повреждения заменить жгут проводов. Закончен ли ремонт?	-	Система в норме	-
7	Проверить на отсутствие повреждений жгут проводов между выводом A14 и массой G203. При необходимости отремонтировать жгут проводов или соединение с массой. Закончен ли ремонт?	-	Система в норме	-

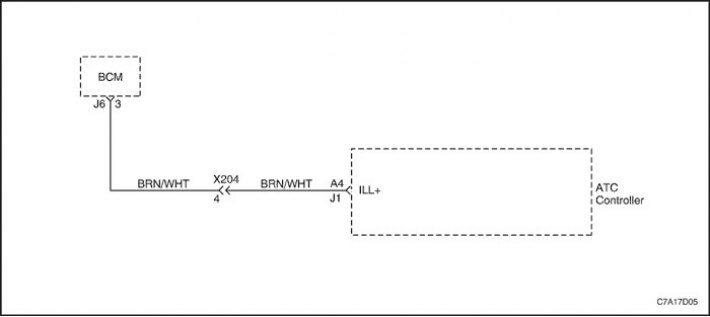

Регулятор не светится при включенном переключателе света

Шаг	Операция	Значения	Да	Нет
1	Проверить подсветку остальных приборов. Подсветка остальных приборов тоже не горит?	-	Перейти к разделу 9E, "Приборы/система информирования водителя".	Перейти к операции 2
2	Снять регулятор. Проверить напряжение на выводе A4 разъема регулятора. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейти к операции 4	Перейти к операции 3
3	Устранить повреждения жгута проводов между выводом 3 на разъеме J6 и выводом A4 на разъеме регулятора. Закончен ли ремонт?	-	Система в норме	-
4	Проверить лампы подсветки. Лампа перегорела?	-	Перейти к операции 5	Перейти к операции 6
5	Заменить перегоревшую лампу подсветки. Закончен ли ремонт?	-	Система в норме	-
6	Заменить автоматический регулятор температуры (ATC). Закончен ли ремонт?	-	Система в норме	-

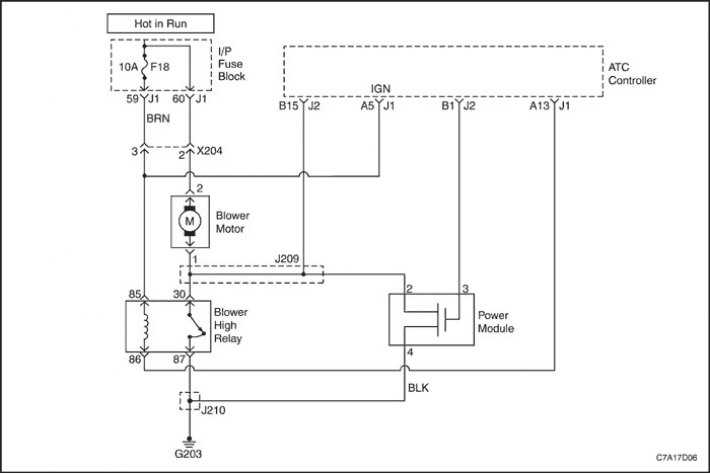

Электровентилятор вообще не работает

Шаг	Операция	Значения	Да	Нет
1	Повернуть ключ в замке зажигания в положение ON. Наблюдать экран индикации температуры регулятора. Цифры загораются и гаснут?	-	Перейти к операции 2	Перейти к операции 3
2	Выполнить проверку цепи самодиагностики. Показывается ли на индикаторе код неисправности?	-	Перейти к таблице устранения неисправности с кодом, который мигает.	-
3	Проверить предохранитель F18 в блоке предохранителей панели приборов. Этот предохранитель в нормальном состоянии?	-	Перейти к операции 5	Перейти к операции 4
4	Заменить плавкий предохранитель F18. Закончен ли ремонт?	-	Система в норме	-
5	Включить зажигание. Измерить напряжение между массой и выводом 85 (BRM) реле вентилятора. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейдите к операции 15	Перейти к операции 8
6	Измерить напряжение между массой и выводом 30 (BRN/WHT) реле вентилятора. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейти к операции 8	Перейти к операции 7
7	Устранить найденные неисправности на выводе 85 разъема реле или массы G203. Закончен ли ремонт?	-	Система в норме	-
8	Заменить реле вентилятора. Закончен ли ремонт?	-	Система в норме	-
9	Повернуть ключ в замке зажигания в положение OFF. Отсоединить жгут проводов от электровентилятора. Включить зажигание. Измерить напряжение между массой и выводом 2 разъема вентилятора. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейти к операции 11	Перейти к операции 10
10	Повернуть ключ в замке зажигания в положение OFF. Проверить цепь (ЖЕЛ) между выводом 2 разъема вентилятора и выводом 30 реле вентилятора. Устранить проблемы, обнаруженные в проводке или на выводах разъема вентилятора, на разъеме J209 или в гнезде реле вентилятора. Закончен ли ремонт?	-	Система в норме	-
11	Измерить сопротивление между выводами разъема на электровентиляторе. Измеренное сопротивление соответствует указанному в таблице?	≈ 5 Ом	Перейти к операции 13	Перейдите к операции 12
12	Заменить электровентилятор. Закончен ли ремонт?	-	Система в норме	-
13	Измерить сопротивление цепи между выводом 1 разъема вентилятора и выводом 30 реле максимальной скорости, а также выводом 2 силового модуля. Измеренное сопротивление соответствует указанному в таблице?	≈ 0 Ом	Перейдите к операции 15	Перейти к операции 14
14	Устранить проблемы, обнаруженные в цепи. Закончен ли ремонт?	-	Система в норме	-
15	Измерить сопротивление цепи между выводом 4 разъема силового модуля и массой. Измеренное сопротивление соответствует указанному в таблице?	0 Ом	Перейти к операции 17	Перейти к операции 16
16	Проверить цепь между выводом 4 разъема силового модуля и выводом 87 реле максимальной скорости и массой G203. Устранить проблемы, обнаруженные в проводке и соединении с массой G203. Закончен ли ремонт?	-	Система в норме	-
17	Заменить автоматический регулятор температуры (ATC). Закончен ли ремонт?	-	Система в норме	-

Без управления выбором источника воздуха

См. электрическую схему цепей, описываемых в этой процедуре в разделе «Схема вентилятора кондиционера и управляющих электроприводов» .

Без управления выбором источника воздуха

Шаг	Операция	Значения	Да	Нет
1	Измерить напряжение на выводе 4 впускного электропривода. Напряжение в пределах установленного значения?	11-14 В	Перейти к операции 3	Перейти к операции 2
2	Проверить разъем и цепь (КОР) на наличие неисправности проводки или выводов. Устранить все обнаруженные неисправности. Закончен ли ремонт?	-	Система в норме	-
3	С помощью таблицы параметров впускного электропривода измерить напряжение на указанных выводах разъема привода. Изменить параметры впуска и наблюдать изменение напряжения. Соответствуют ли напряжения указанным значениям?	См. "Таблицу параметров впускного электропривода"	Перейти к операции 4	Перейти к операции 5
4	Заменить впускной электропривод. Закончен ли ремонт?	-	Система в норме	-
5	С помощью таблицы параметров впускного электропривода измерить напряжение на указанных выводах разъема регулятора. Изменить параметры впуска и наблюдать изменение напряжения. Соответствуют ли напряжения указанным значениям?	См. "Таблицу параметров впускного электропривода"	Перейти к операции 6	Перейти к операции 7
6	Проверить жгут проводов и разъемы между регулятором и электроприводом, работа которого нарушена. Отремонтировать или заменить жгут проводов или неисправный разъем. Закончен ли ремонт?	-	Система в норме	-
7	Проверить разъем на регуляторе. Обнаружен ли поврежденный контакт?	-	Перейти к операции 8	Перейти к операции 9
8	Отремонтировать или заменить разъем. Закончен ли ремонт?	-	Система в норме	-
9	Заменить регулятор. Закончен ли ремонт?	-	Система в норме	-

Таблица параметров впускного электропривода

Режим впуска	Впускной электропривод
	Вывод разъема
	Регулятор/мотор	Регулятор/мотор	Регулятор/мотор
	B14/7	A15/6	B13/5
Рециркуляция	0 В	11-14 В	11-14 В
Вентиляция 1/3	11-14 В	0 В	11-14 В
Вентиляция	11-14 В	11-14 В	0 В

Электромагнитная муфта компрессора не входит в зацепление

См. электрическую схему цепей, описываемых в этой процедуре, в разделах "Схема управления компрессором кондиционера, SOHC" или "Схема управления компрессором кондиционера, DOHC".

Электромагнитная муфта компрессора не включается

Шаг	Операция	Значения	Да	Нет
1	Снять автоматический регулятор температуры (ATC) с панели приборов, не отключая жгут проводов. Включить зажигание. Установить выключатель кондиционера в положение ON (ВКЛ). Проверить напряжение между массой и выводом A7 на разъеме J1 на регуляторе. Измеренное напряжение находится в указанном диапазоне?	11-14 В	Перейти к пункту "Диагностика недостаточного охлаждения"	Перейти к операции 2
2	Заменить автоматический регулятор температуры (ATC). Закончен ли ремонт?	-	Система в норме	-
