Принципиальные и монтажные схемы панели приборов (Chevrolet Captiva 1)

            0

Оглавление: Информационный центр водителя и… ↧ Измерители и приборы комбинации… ↧ Комбинация приборов ↧ Подсветка панели приборов ↧

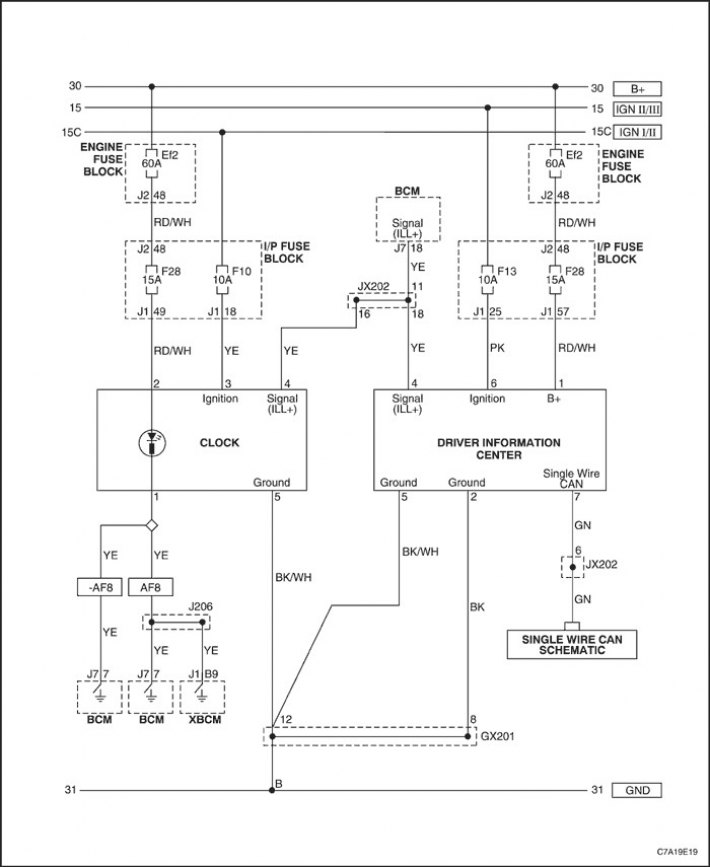

Информационный центр водителя и цифровые часы



Информационный центр водителя и цифровые часы

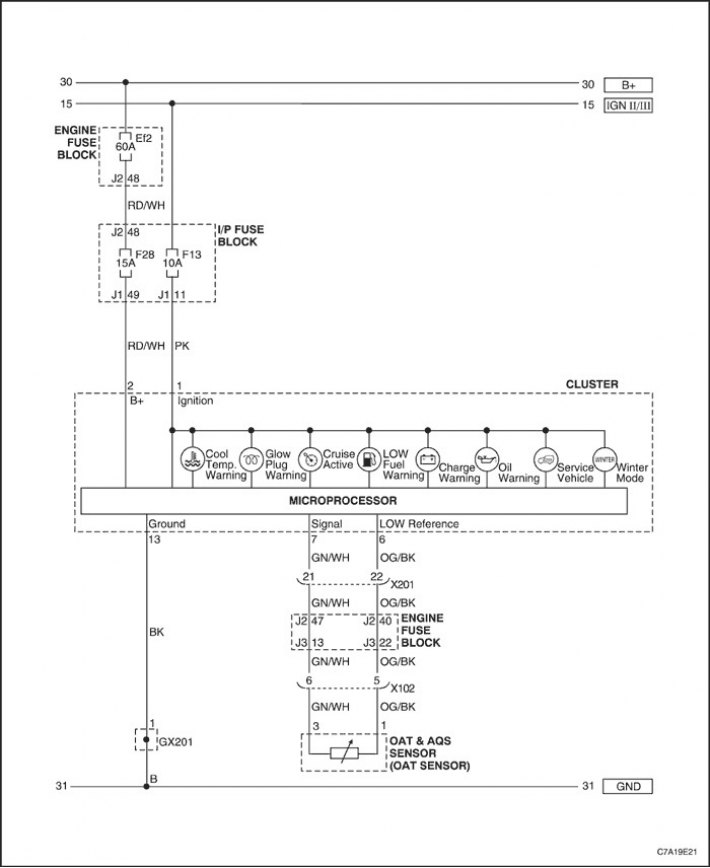

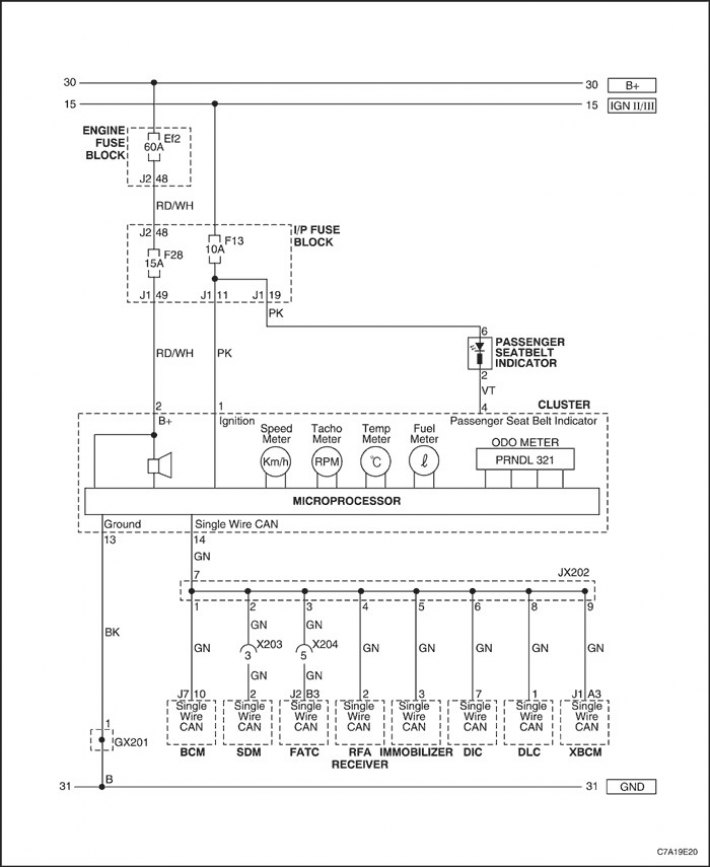

Измерители и приборы комбинации приборов



Измерители и приборы комбинации приборов

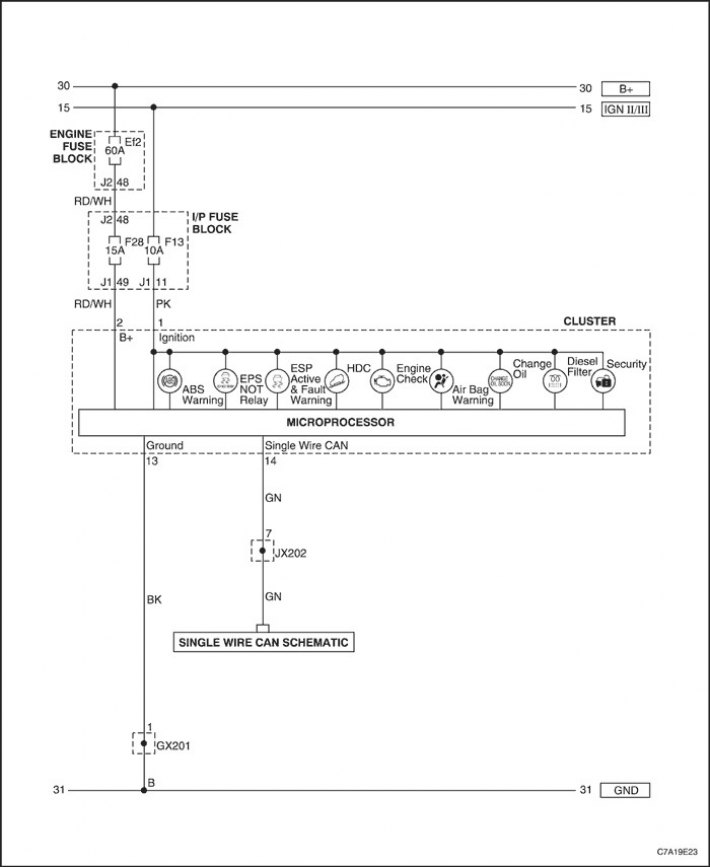

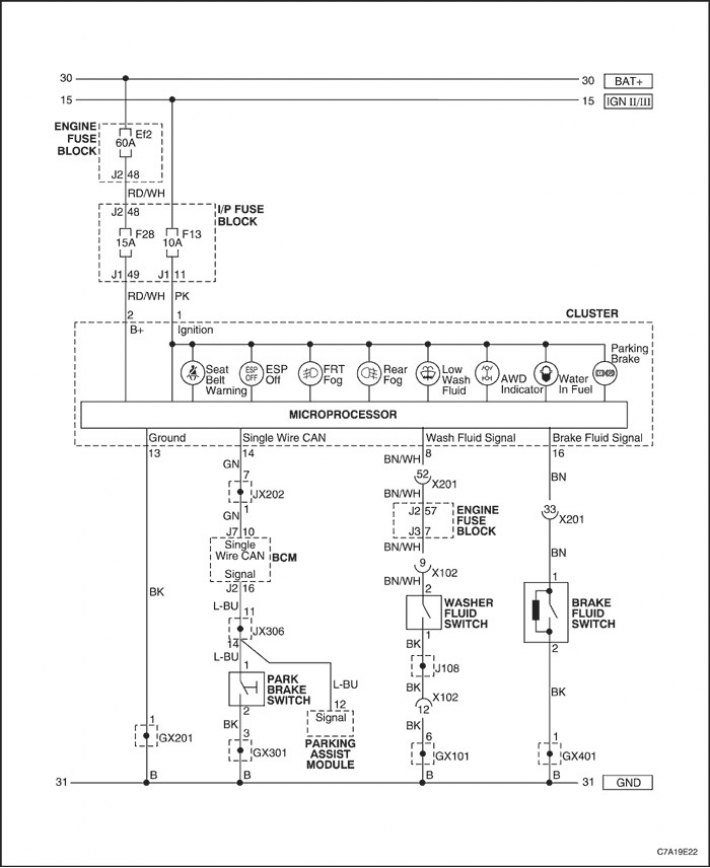

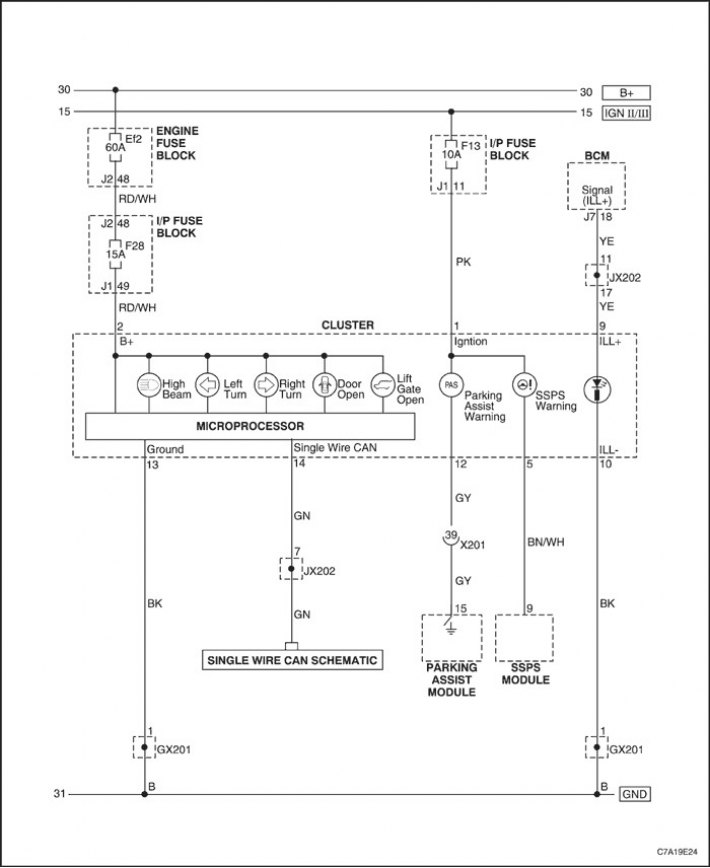

Комбинация приборов



Комбинация приборов


Комбинация приборов


Комбинация приборов


Комбинация приборов

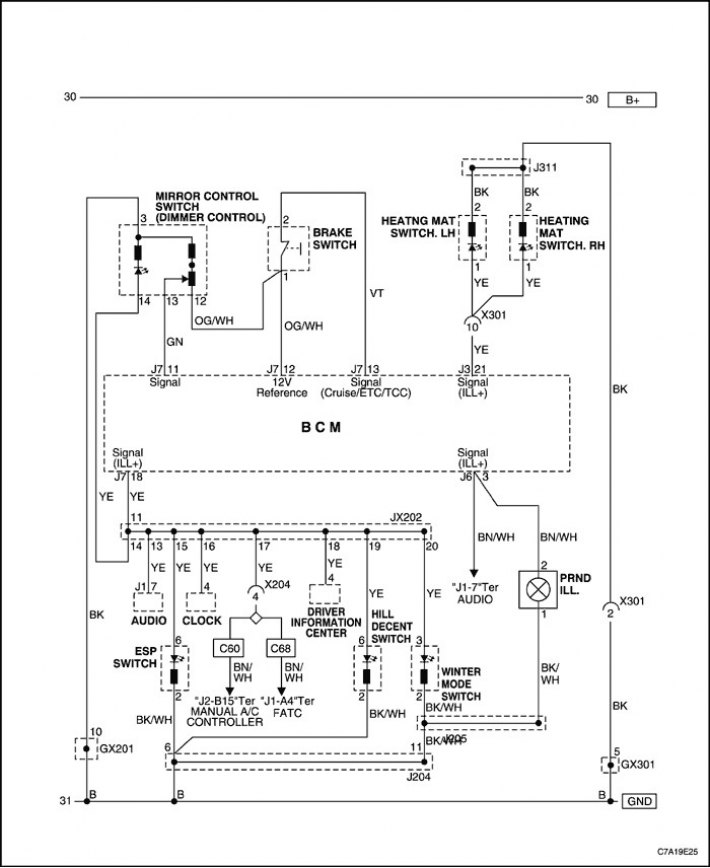

Подсветка панели приборов



Подсветка панели приборов


Оригинал статьи находится на сайте: chevyman.ru

Статья была проверена: Владимир Романников
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
