Монтажная схема панели приборов
Статья была перепечатана с сайта ChevyMan
Статья была перепечатана с сайта ChevyMan

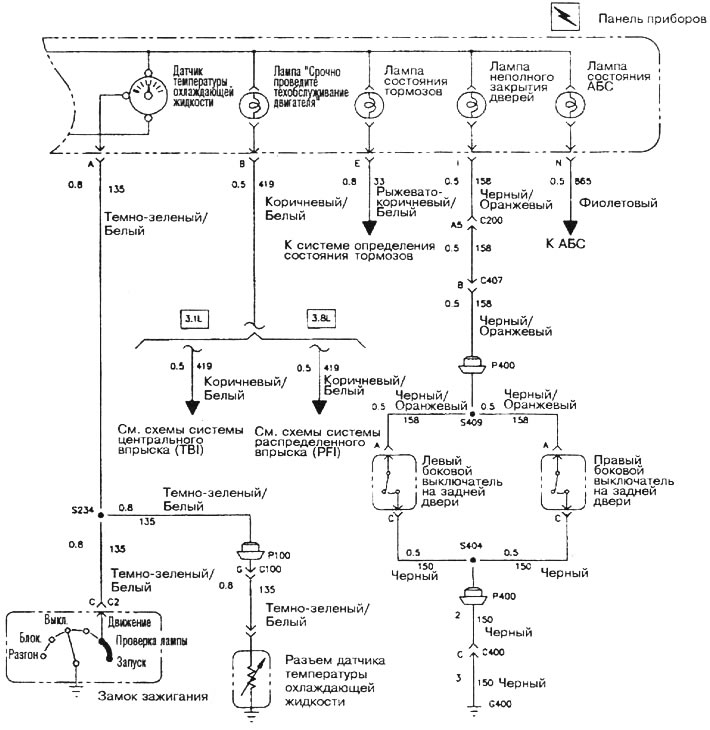

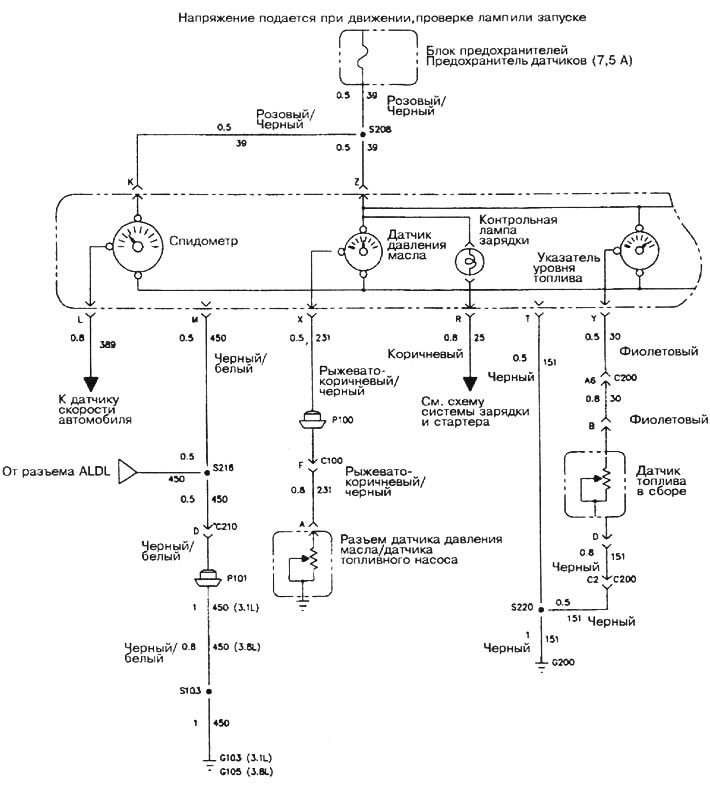

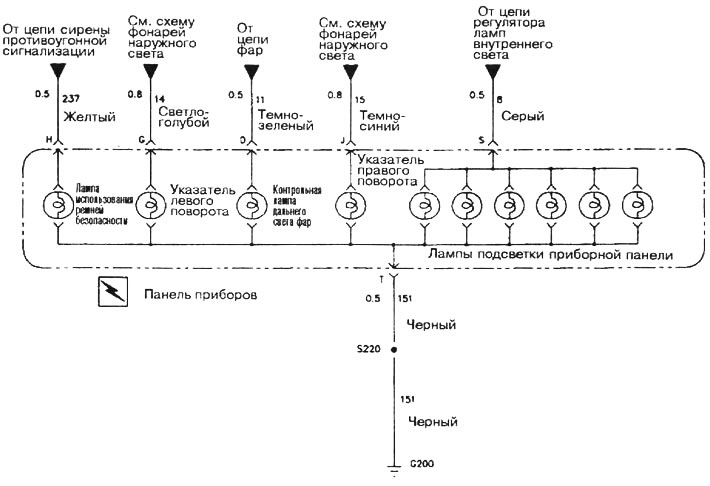

Монтажная схема панели приборов (Chevrolet Lumina 1)
Статья была перепечатана с сайта ChevyMan
Статья была проверена: Владимир Романников
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
