Важно: Демонтируйте рулевую колонку только в следующих случаях:
- Необходимо заменить рулевую колонку.
- Необходимо заменить систему рулевого управления и корпус замка зажигания.
- Для выполнения какой-либо операции необходимо демонтировать рулевую колонку.
Примечание: После демонтажа с автомобиля рулевая колонка очень легко может быть повреждена. Падение колонки на торец или удар по концу рулевого вала может разрушить рулевой вал или ослабить пластмассовые вставки, обеспечивающие жесткость колонки. Если опереться на колонку, она может согнуться или деформироваться. Любое из указанных повреждений может нарушить сминающуюся конструкцию колонки. Если необходимо демонтировать рулевое колесо, используйте только указанный съемник рулевого колеса.
Порядок снятия
1. Отсоедините отрицательный провод аккумулятора и подождите 1 минуту, чтобы деактивизировалась надувная подушка безопасности.

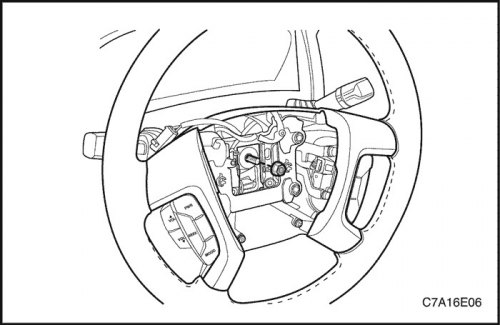

2. Снимите рулевое колесо. См. «Крышка рулевой колонки» в этом разделе.
3. Снимите рычаг и переключатель указателя поворота/света фар. См. «Рычаг и переключатель указателя поворота/света фар» в этом разделе.
4. Снимите рычаг и переключатель стеклоочистителей/круиз-контроля. См. «Рычаг и переключатель стеклоочистителей/круиз-контроля» в этом разделе.
5. Снимите часовую пружину. См. раздел 8B, "Надувные подушки безопасности".
6. Снимите коленный буфер водителя. См. раздел 9G, "Отделка салона".
7. Снимите замок зажигания. См. «Замок зажигания» в этом разделе.
8. Снимите лампу замочной скважины. См. «Лампа замочной скважины» в этом разделе.
9. Снимите контроллер иммобилизатора, если он установлен. См. раздел 9T2, "Иммобилизирующая противоугонная система".
10. Снимите цилиндр замка. См. «Цилиндр замка» в этом разделе.
11. Снимите контроллер SSPS. См. раздел 6C, "Рулевой механизм с гидроусилителем".

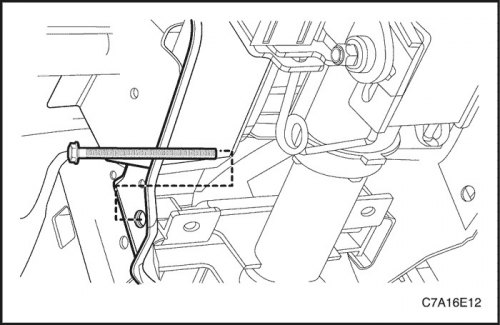

12. Выкрутите стяжной болт универсального шарнира рулевого вала и болт нижнего кронштейна узла рулевой колонки.

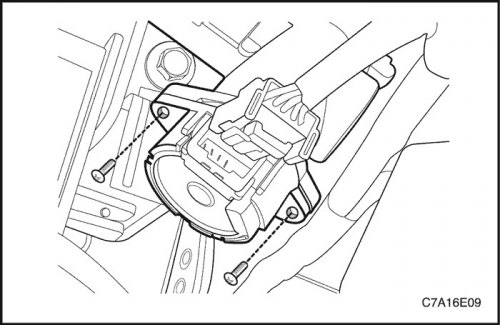

13. Снимите датчик угла поворота управляемых колес. См. «Датчик угла поворота управляемых колес» в этом разделе.

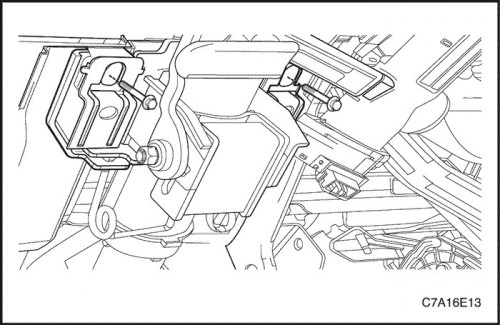

14. Выкрутите болты нижнего кронштейна узла рулевой колонки.
15. Выкрутите болты верхнего кронштейна узла рулевой колонки.
16. Снимите с автомобиля узел рулевой колонки.
Порядок установки
Важно: Для правильной установки рулевой колонки убедитесь в том, что спицы рулевого колеса расположены посередине по диагонали и направлены вниз, а передние колеса установлены в прямолинейное положение.
1. Установите датчик угла поворота управляемых колес. См. «Датчик угла поворота управляемых колес» в этом разделе.
2. Аккуратно направьте рулевой вал в универсальный шарнир.
Важно: Обеспечьте поддержку узла рулевой колонки до тех пор, пока не будут закручены крепежные болты. Не оставляйте узел рулевой колонки на весу без поддержки.
3. Вставьте стяжной болт в отверстие во фланце без резьбы.
Затянуть
Затяните крепежный болт вала рулевой колонки в зажиме универсального шарнира с моментом 34 Н·м (25 фунт-футов).
4. Установите болт нижнего кронштейна и болты верхнего кронштейна узла рулевой колонки.
Затянуть
Затяните болт нижнего кронштейна узла рулевой колонки с моментом 25 Н·м (18 фунт-футов).
Затяните болты верхнего кронштейна узла рулевой колонки с моментом 22 Н·м (16 фунт-футов).
5. Установите контроллер SSPS. См. раздел 6C, "Рулевой механизм с гидроусилителем".
6. Установите цилиндр замка. См. «Цилиндр замка» в этом разделе.
7. Установите контроллер иммобилизатора, если он установлен. См. раздел 9T2, "Иммобилизирующая противоугонная система".
8. Установите лампу замочной скважины. См. «Лампа замочной скважины» в этом разделе.
9. Установите замок зажигания. См. «Замок зажигания» в этом разделе.
10. Установите коленный буфер водителя. См. раздел 9G, "Отделка салона".
11. Установите часовую пружину. См. раздел 8B, "Надувные подушки безопасности".
12. Установите рычаг и переключатель стеклоочистителей/круиз-контроля. См. «Рычаг и переключатель стеклоочистителей/круиз-контроля» в этом разделе.
13. Установите рычаг и переключатель указателя поворота/света фар. См. «Рычаг и переключатель указателя поворота/света фар» в этом разделе.
14. Установите рулевое колесо. См. «Рулевое колесо» в этом разделе.
15. Присоедините отрицательный провод аккумулятора.
