Общие технические характеристики
|
Применение
|
Описание
|
||||
|
Вместимость
|
0,63 литра
|
||||
|
Смазочный материал
|
Жидкость для рулевого управления с гидроусилителем DEXRON®-II D
|
||||
|
Тип
|
Реечный рулевой механизм
|
||||
|
Коэффициент передачи рейки
|
49,48 мм/об.
|
||||
|
Ход рейки
|
158±1,6 мм
|
||||
|
Углы рулевого управления
|
Внутренний
|
36.5°
|
|||
|
Наружный
|
29.8°
|
||||
Моменты затяжки резьбовых соединений
|
Применение
|
Н·м
|
Фунт-фут
|
Фунт-дюйм
|
|
Болты кронштейна контроллера SSPS
|
10
|
7
|
-
|
|
Фитинги трубок гидравлического цилиндра - сторона цилиндра
|
19
|
14
|
-
|
|
Фитинги трубок гидравлического цилиндра - сторона клапана
|
19
|
14
|
-
|
|
Стяжные болты промежуточного вала - верхний и нижний
|
34
|
25
|
-
|
|
Регулировочная гайка внешней поперечной рулевой тяги
|
60
|
44
|
-
|
|
Гайки внешней поперечной рулевой тяги
|
50
|
37
|
-
|
|
Фитинги впускной и выпускной трубок рулевого механизма
|
28
|
21
|
-
|
|
Монтажные болты рулевого механизма
|
110
|
81
|
-
|
Таблица специальных инструментов

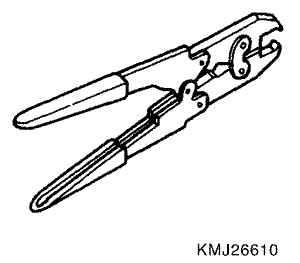

KM-J-26610
Инструмент для установки
