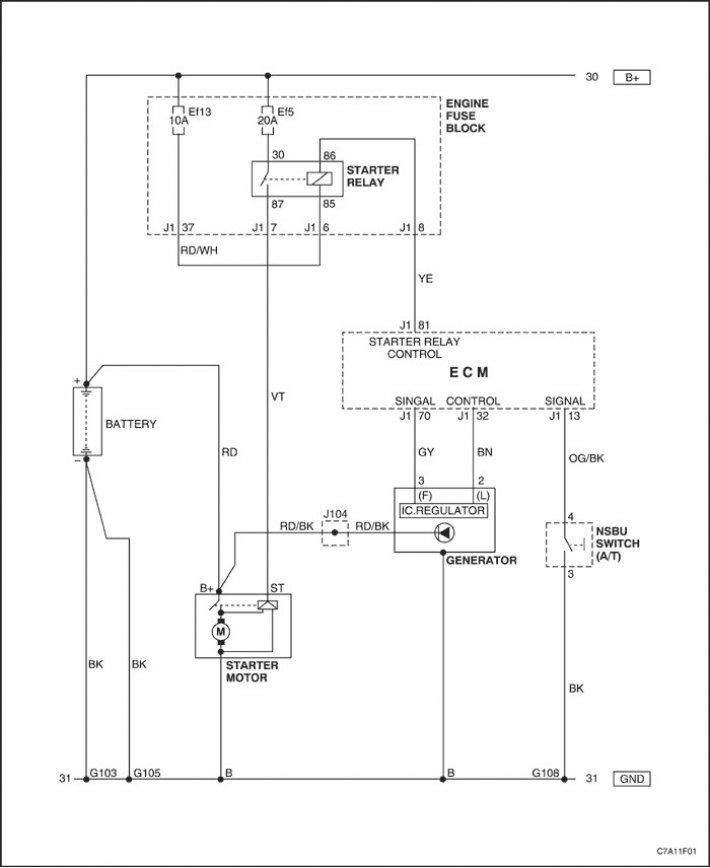

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 1 из 11)
![](https://www.chevyman.ru/img/captiva/1555.jpg)

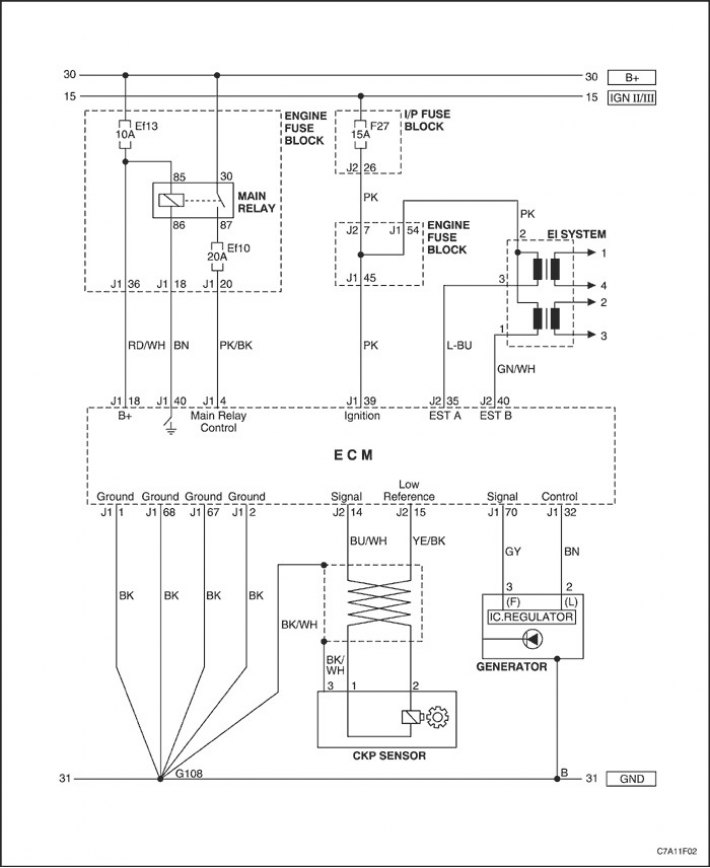

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 2 из 11)
![](https://www.chevyman.ru/img/captiva/1556.jpg)

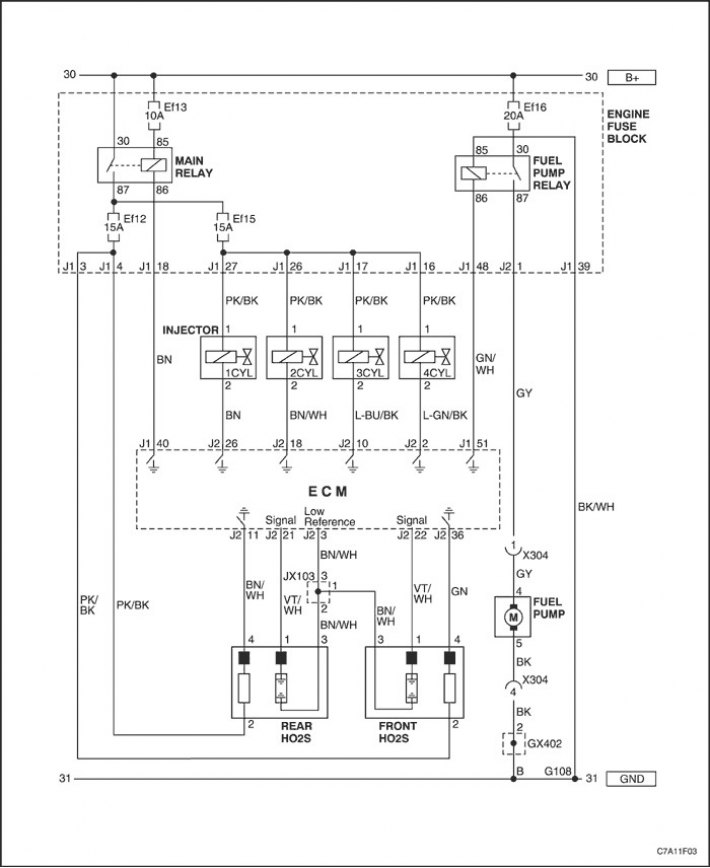

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 3 из 11)
![](https://www.chevyman.ru/img/captiva/1557.jpg)

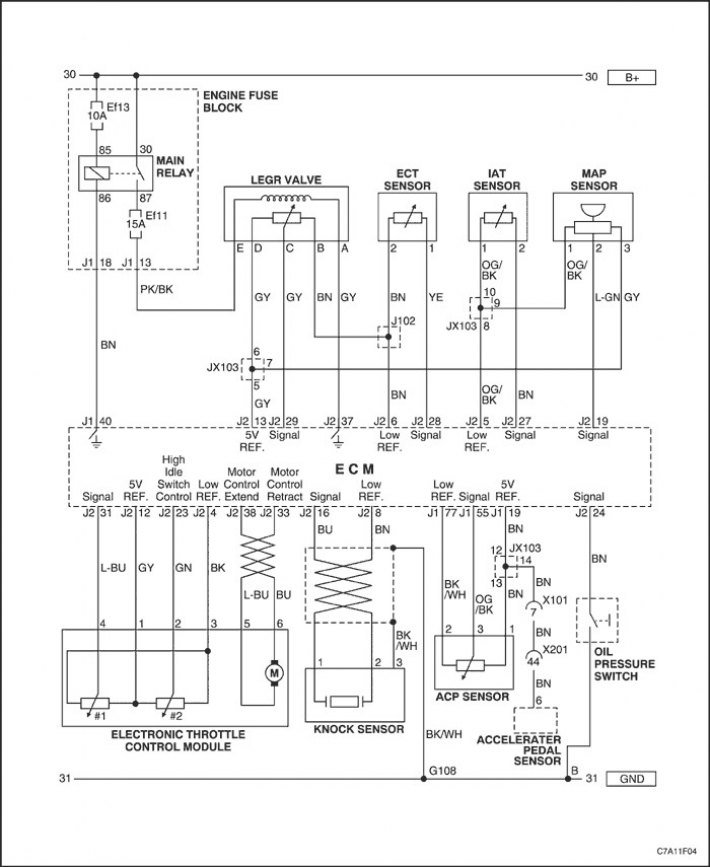

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 4 из 11)
![](https://www.chevyman.ru/img/captiva/1558.jpg)
Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 5 из 11)
![](https://www.chevyman.ru/img/captiva/1559.jpg)

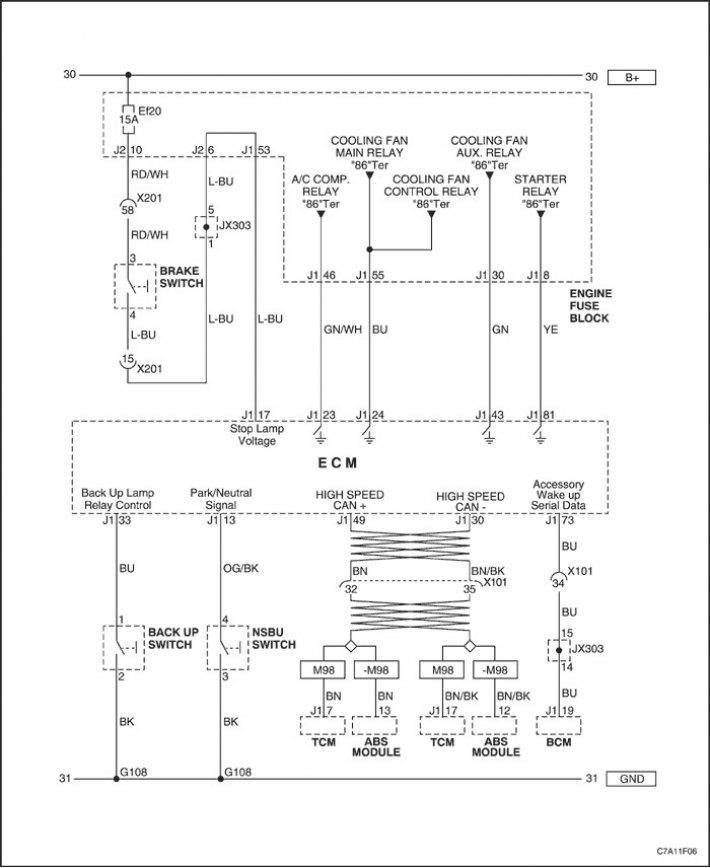

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 6 из 11)
![](https://www.chevyman.ru/img/captiva/1560.jpg)

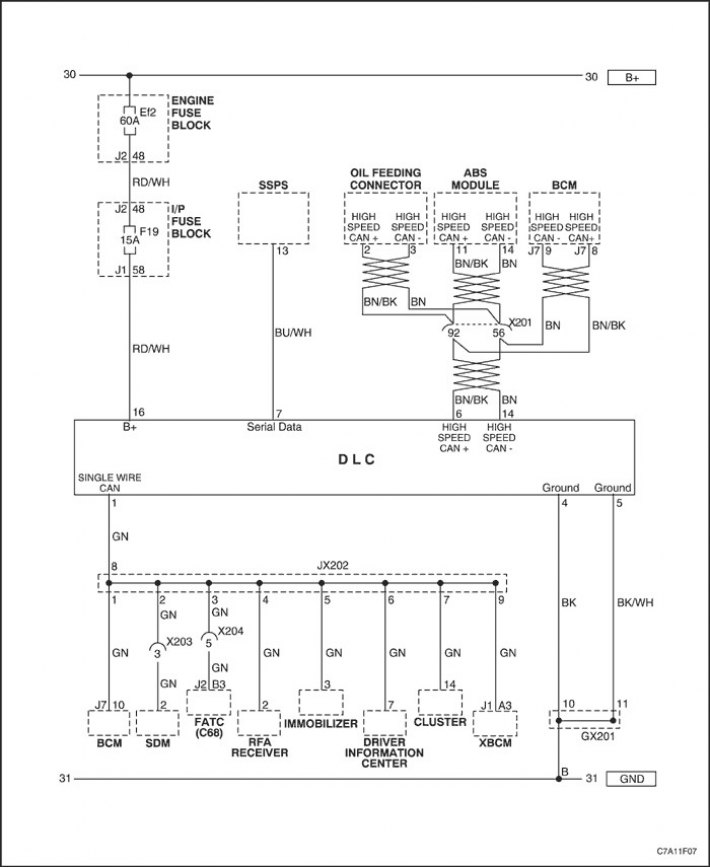

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 7 из 11)
![](https://www.chevyman.ru/img/captiva/1561.jpg)

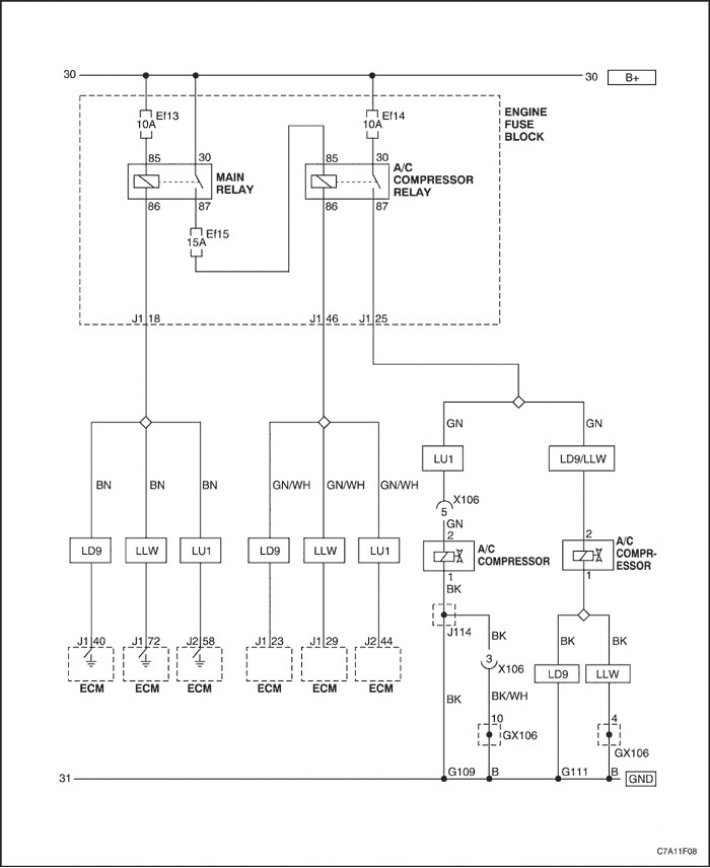

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 8 из 11)
![](https://www.chevyman.ru/img/captiva/1562.jpg)

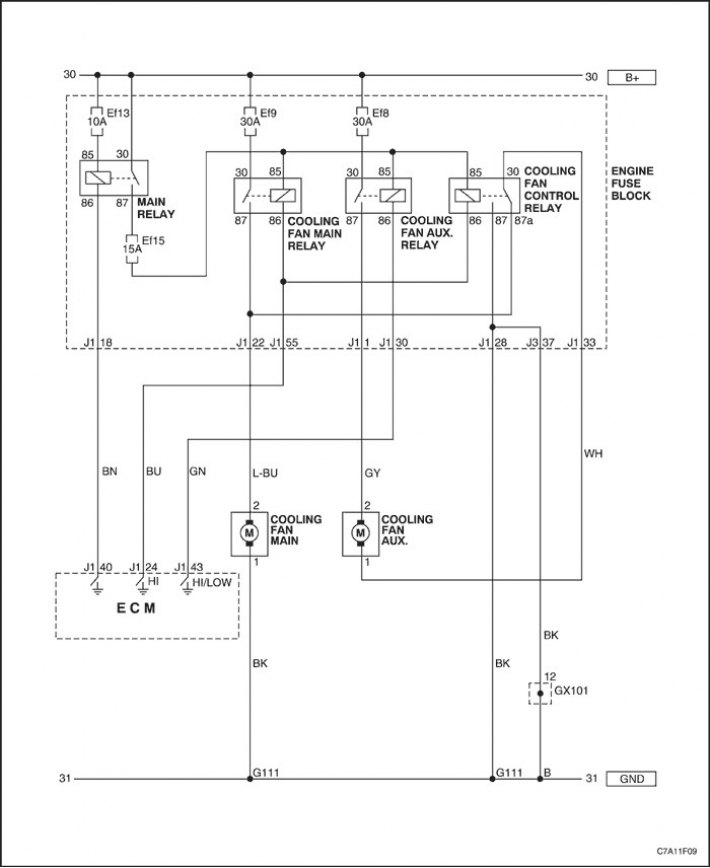

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 9 из 11)
![](https://www.chevyman.ru/img/captiva/1563.jpg)

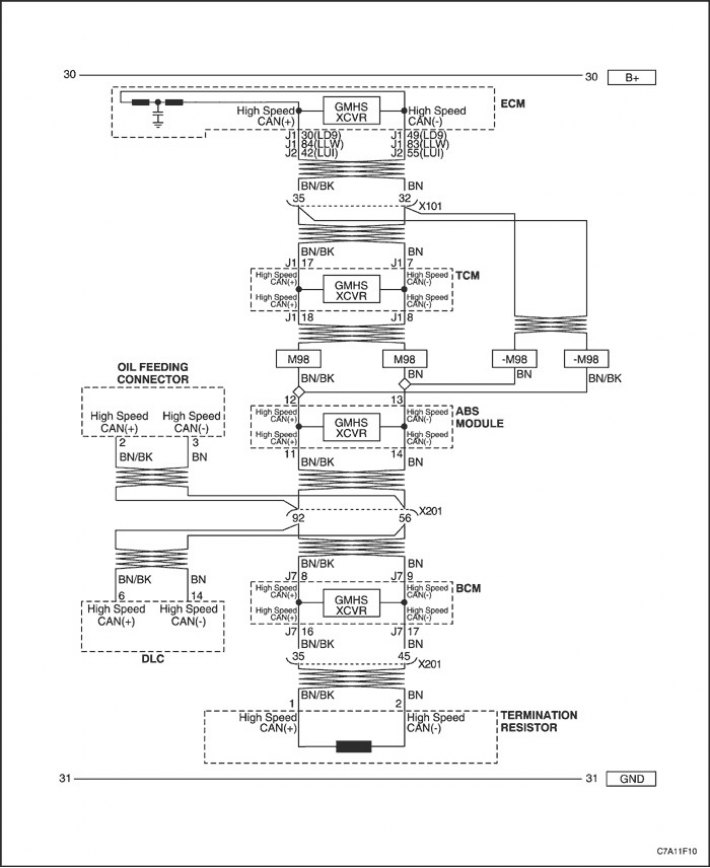

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 10 из 11)
![](https://www.chevyman.ru/img/captiva/1564.jpg)

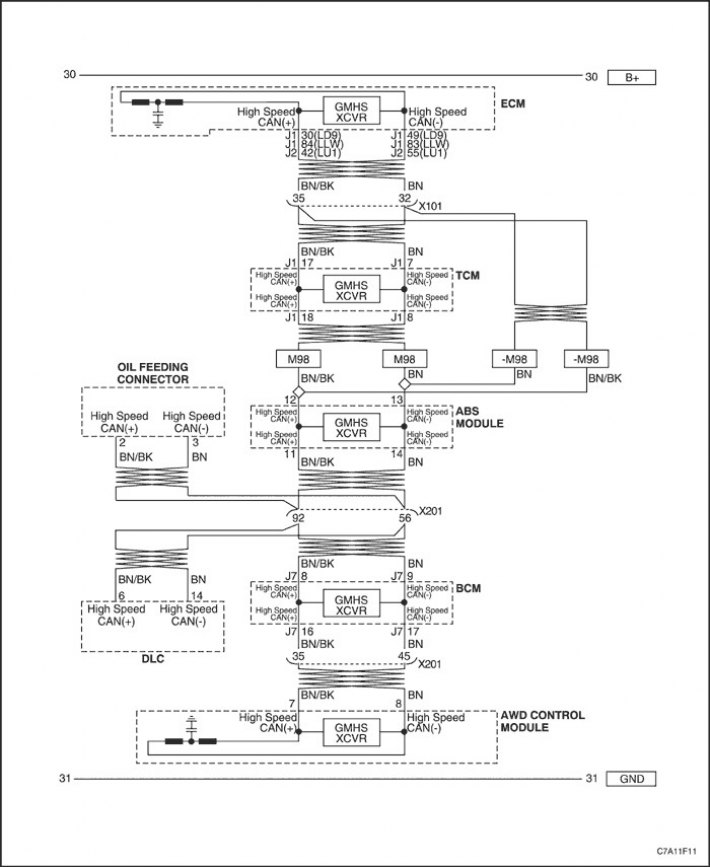

Электрическая схема контроллера системы управления двигателем (2.4 DOHC - 11 из 11)
![](https://www.chevyman.ru/img/captiva/1565.jpg)
