Схема системы управления двигателем (начало): 1 - комбинация приборов; 2 - спидометр; 3 - тахометр; 4 - указатель уровня топлива; 5 - клапан продувки адсорбера; 6 - датчик скорости автомобиля; 7 - датчик фаз; 8 - электронный блок управления двигателем (ЭБУ); 9 - датчик температуры воздуха во впускном трубопроводе; 10 - датчик температуры охлаждающей жидкости; 11 - датчик положения дроссельной заслонки; 12 - датчик детонации

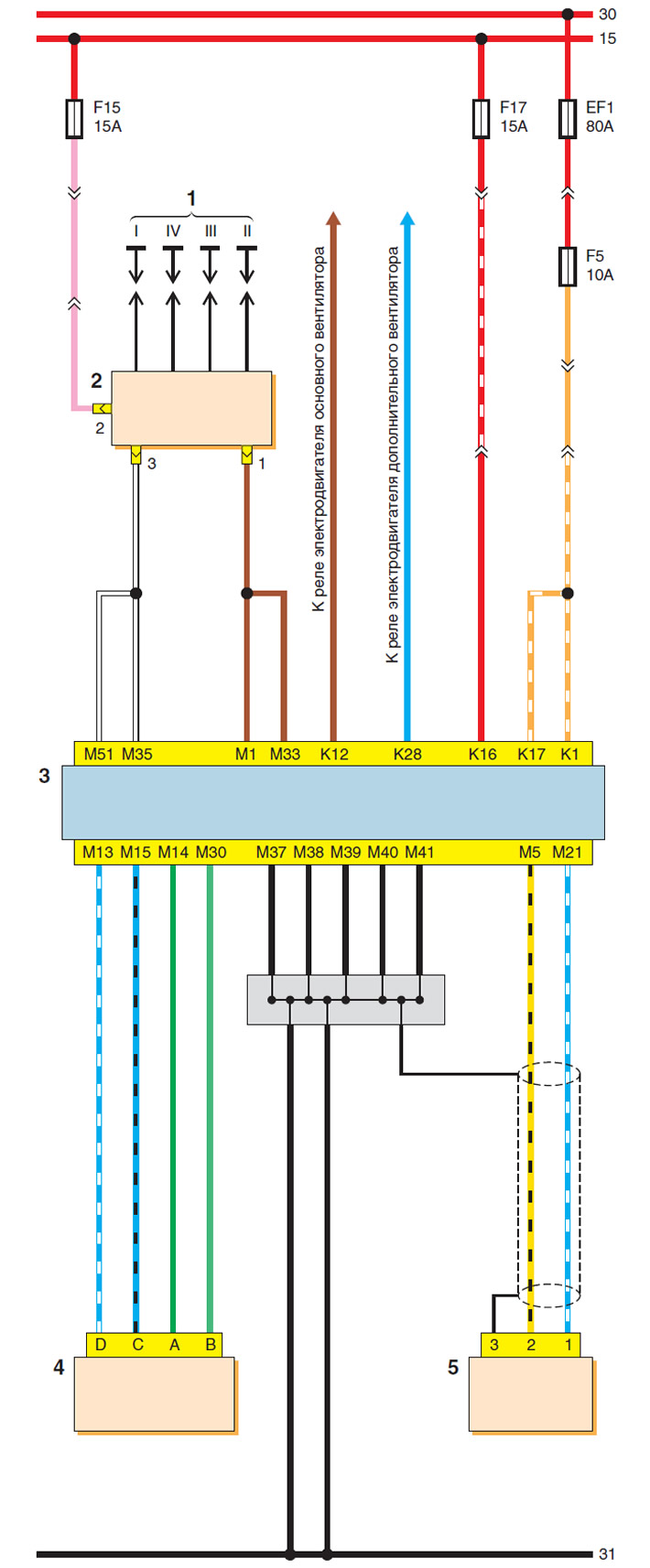

Схема системы управления двигателем (продолжение): 1 - свечи зажигания; 2 - катушка зажигания; 3 - ЭБУ; 4 - регулятор холостого хода; 5 - датчик положения коленчатого вала

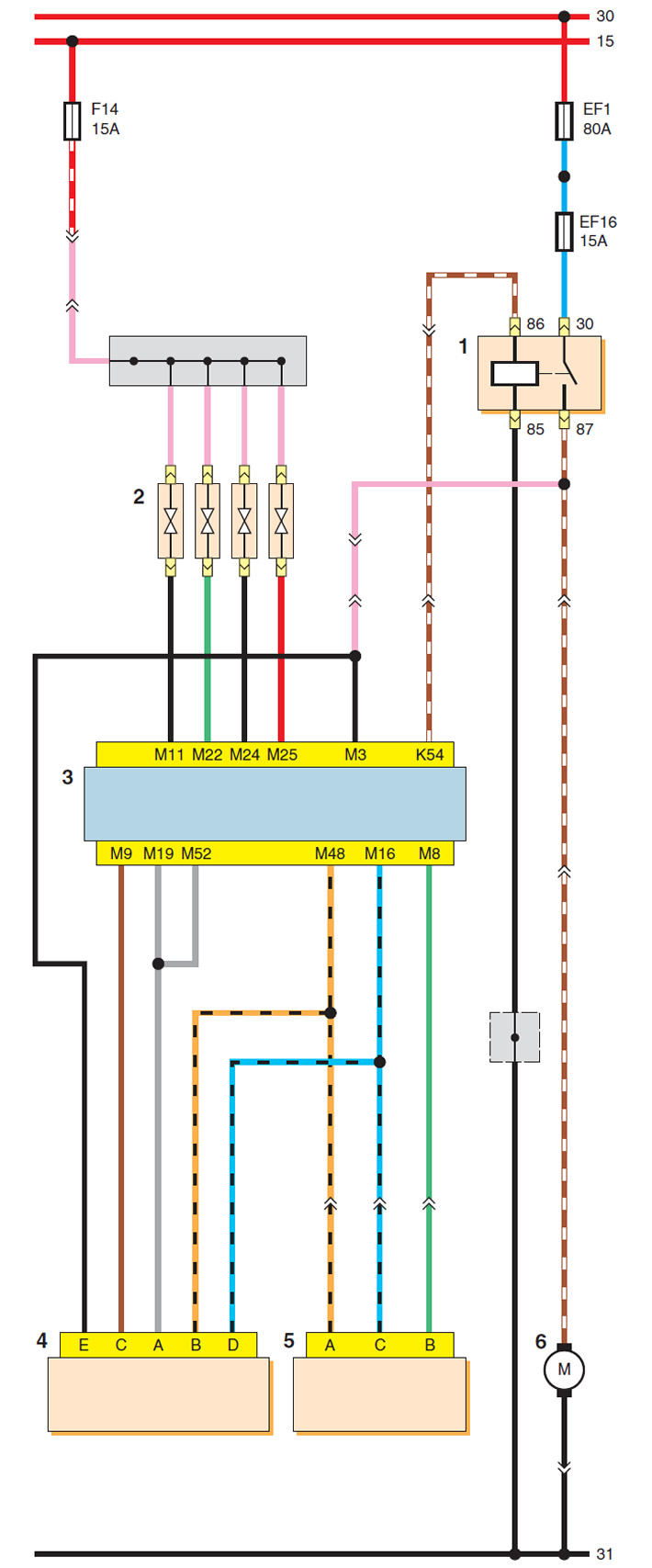

Схема системы управления двигателем (продолжение): 1 - реле топливного насоса; 2 - форсунки; 3 - ЭБУ; 4 - клапан рециркуляции отработавших газов; 5 - датчик абсолютного давления воздуха во впускном коллекторе; 6 - топливный насос

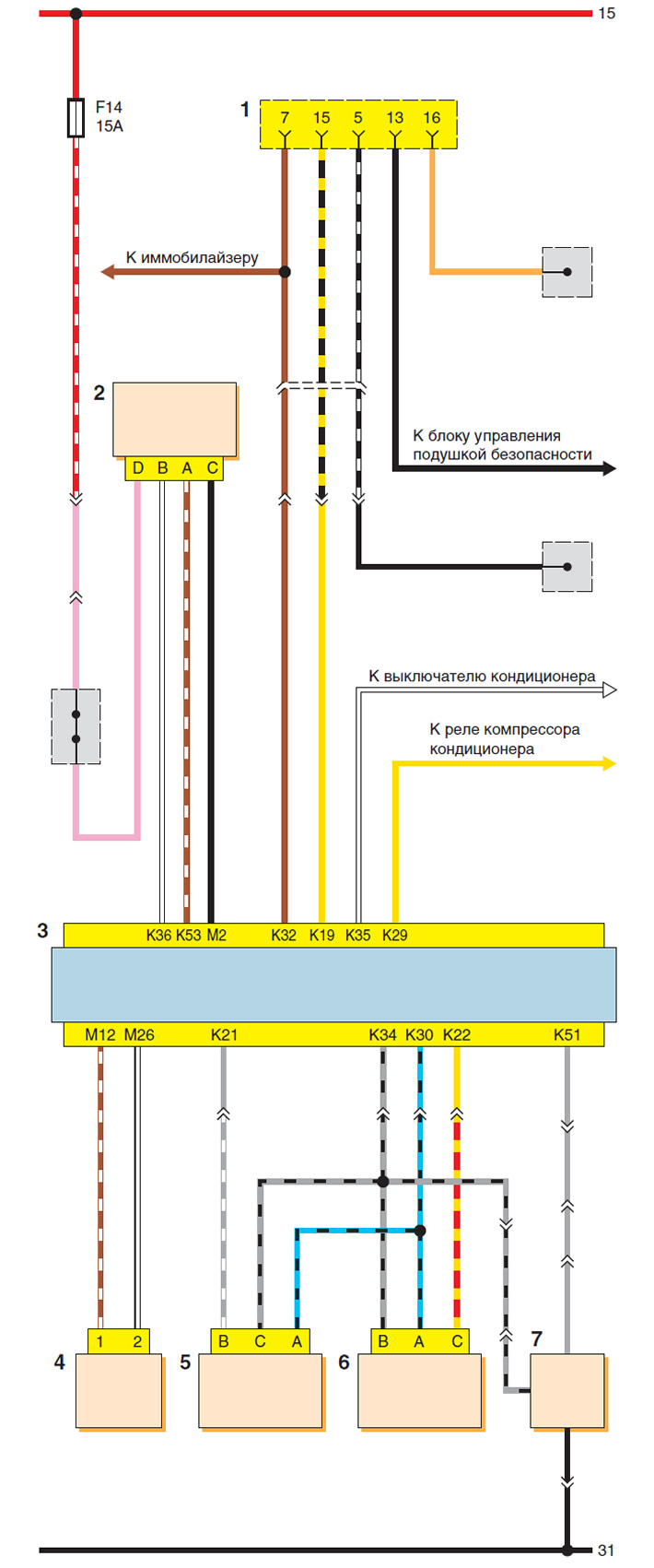

Схема системы управления двигателем (окончание): 1 - колодка диагностики; 2 - диагностический датчик концентрации кислорода; 3 - ЭБУ; 4 - управляющий датчик концентрации кислорода; 5 - датчик неровной дороги; 6 - датчик давления хладагента в системе кондиционирования воздуха; 7 - датчик указателя уровня топлива
