Необходимое оборудование
KM-470-B Угловой индикатор крутящего момента
Процедура снятия

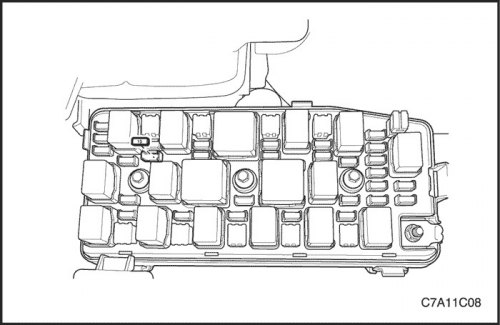

1. Отсоедините отрицательный кабель аккумулятора.

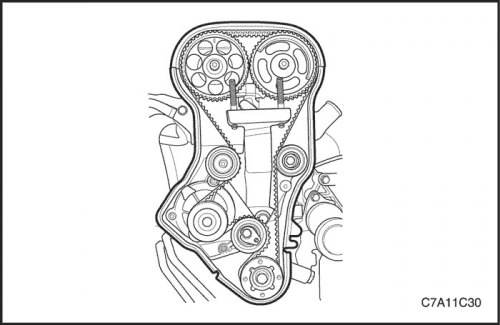

2. Снимите приводной ремень газораспределительного механизма. Следуйте пункту «Приводной ремень газораспределительного механизма» в этом разделе.
3. Снимите шестерни распределительного вала. Следуйте пункту «Шестерни распределительного вала» в этом разделе.

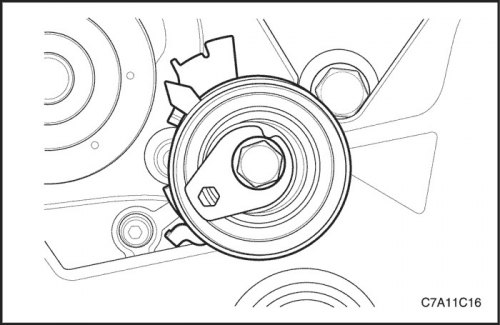

4. Снимите винт автоматического натяжителя приводного ремня газораспределительного механизма.
5. Снимите автоматический натяжитель приводного ремня газораспределительного механизма.
6. Открутить стопорный болт и гайку холостого шкива приводного ремня газораспределительного механизма.
7. Снимите холостые шкивы приводного ремня газораспределительного механизма.

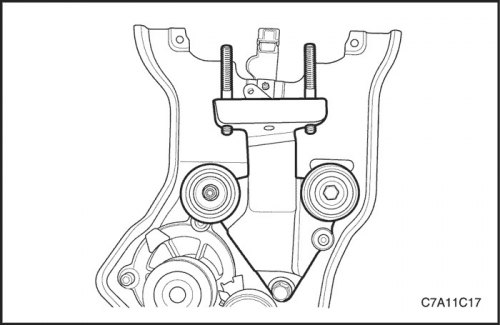

8. Открутить крепежные болты опорного кронштейна переходника подвески двигателя.
9. Демонтировать опорный кронштейн переходника подвески двигателя.

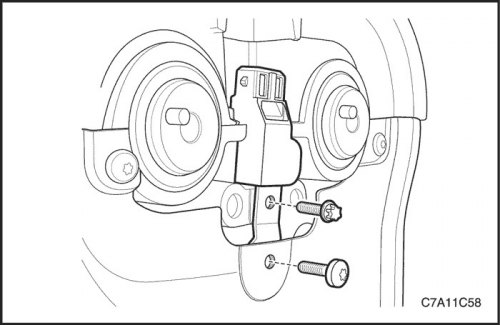

10. Демонтировать датчик положения распределительного вала. См. Раздел 1F2, Органы управления двигателем - FAM II 2.4D.

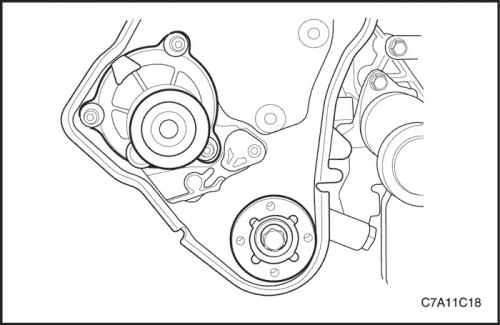

11. Снимите шестерню коленчатого вала.

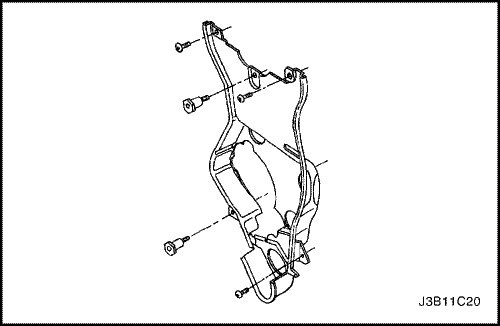

12. Снимите винты крышки приводного ремня газораспределительного механизма.
13. Снимите заднюю крышку приводного ремня газораспределительного механизма.
Процедура установки
1. Установите заднюю крышку приводного ремня газораспределительного механизма.
Затянуть
Затянуть болты задней крышки приводного ремня газораспределительного механизма моментом 7 Н·м (62 фунт-дюйма).
2. Установить датчик положения распределительного вала.
Затянуть
Затянуть болт датчика положения распределительного вала моментом 8 Н·м (71 фунт-дюйм).
3. Установить опорный кронштейн переходника подвески двигателя.
Затянуть
Затянуть болты опорного кронштейна переходника подвески двигателя моментом 45 Н·м (33 фунт-футов).
4. Установите холостые шкивы приводного ремня газораспределительного механизма.
Затянуть
Затянуть болт и гайку холостых шкивов приводного ремня газораспределительного механизма моментом 25 Н·м (18 фунт-футов).
5. Установить приводную шестерню ремня газораспределительного механизма.
Затянуть
Затянуть болт шестерни коленчатого вала моментом 135 Н·м (100 фунт-футов) плюс 30° плюс 10°, используя угловой индикатор крутящего момента KM-470-B.
6. Установите автоматический натяжитель приводного ремня газораспределительного механизма.
Затянуть
Затянуть автоматический натяжитель приводного ремня газораспределительного механизма моментом 25 Н·м (18 фунт-футов).
7. Установите шестерни распределительного вала. Следуйте пункту «Шестерни распределительного вала» в этом разделе.
8. Установите приводной ремень газораспределительного механизма. Следуйте пункту «Приводной ремень газораспределительного механизма» в этом разделе.
9. Присоедините отрицательный кабель аккумулятора.
