Снятие
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Ослабьте, не отворачивая полностью, болты крепления шкива насоса охлаждающей жидкости, затем снимите поликлиновой ремень (см. главу 1, раздел 21).
3. Снимите насос охлаждающей жидкости (см. главу 3, раздел 8).
4. Снимите антивибратор (см. раздел 11).
5. Отвернув болты, снимите натяжное устройство поликлинового ремня (см. иллюстрацию).

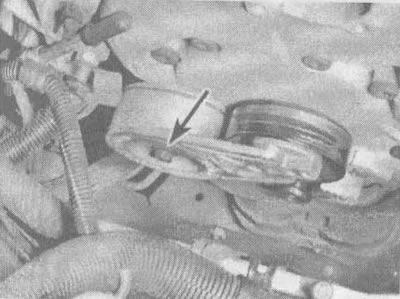

13.5. Натяжной механизм поликлинового ремня крепится к крышке цепи привода газораспределительного механизма болтом (показан стрелкой)
6. Слейте охлаждающую жидкость и масло из двигателя (см. главу 1, разделы 29 и 12).
7. Снимите генератор вместе с установочным кронштейном (см. иллюстрации 4.16а и 4.16б).
8. Отвернув болты крепления насоса гидроусилителя рулевого управления, сдвиньте его в сторону и привяжите (см. главу 10, раздел 19). Отсоединять шланги от насоса не следует.
9. Отвернув болты, снимите крышку маховика.
10. Снимите стартер (см. главу 5, раздел 16).
11. Снимите масляный картер (см. раздел 15).
12. Отсоедините от насоса охлаждающей жидкости идущие от радиатора шланги (см. иллюстрацию).

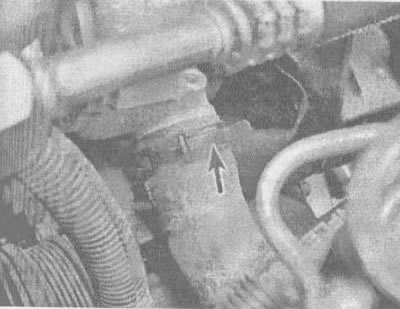

13.12. Ослабив показанный стрелкой хомут, отсоедините шланг радиатора от патрубка насоса охлаждающей жидкости
13. Отверните болты крепления крышки цепи привода газораспределительного механизма к двигателю (см. иллюстрацию). Имейте в виду, что некоторые из этих болтов имеют головки под ключи Torx Т-40 и Т-50.
13.13. Места установки болтов крышки цепи привода газораспределительного механизма (показаны стрелками)
14. Отделите крышку от двигателя. Если крышку заклинило, обстучите ее молотком с бойком из мягкого материала. Не пытайтесь снять ее с помощью рычага.
15. Специальным скребком удалите с сопрягающихся поверхностей крышки и блока цилиндров остатки материала старой прокладки и герметика. Крышка изготовлена из алюминия, поэтому старайтесь не помять ее. Очистите уплотняющие поверхности прокладки очистителем для лака или ацетоном.
Установка
16. Нанеся тонкий слой герметика, вулканизирующегося при комнатной температуре (RTV) на обе стороны новой прокладки, установите ее на блок цилиндров (прокладка должна удерживаться на месте установочными штифтами). Установите крышку и затяните ее крепежные болты (см. иллюстрацию).

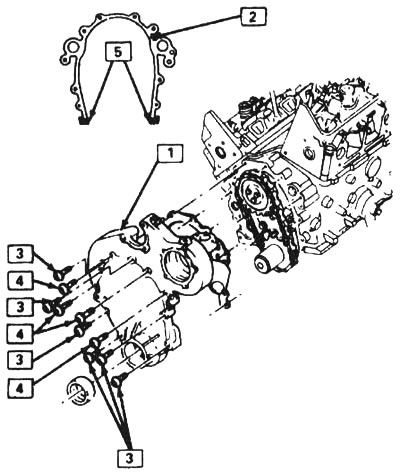

13.16. Крышка цепи привода газораспределительного механизма: 1 - крышка цепи привода газораспределительного механизма, 2 - прокладка, 3 - 6-миллиметровый болт, 4 - 8-миллиметровый болт, 5 - в эти места нанесите по капле герметика
17. Нанесите слой герметика на нижнюю часть прокладки (см. иллюстрацию 13.16). Заворачивайте болты крест-накрест в три этапа до момента, указанного в технических условиях, приведенных в данной главе.
18. Остальные детали устанавливаются в обратной последовательности.
19. Заправьте двигатель охлаждающей жидкостью и маслом, включите зажигание и проверьте отсутствие утечек.
