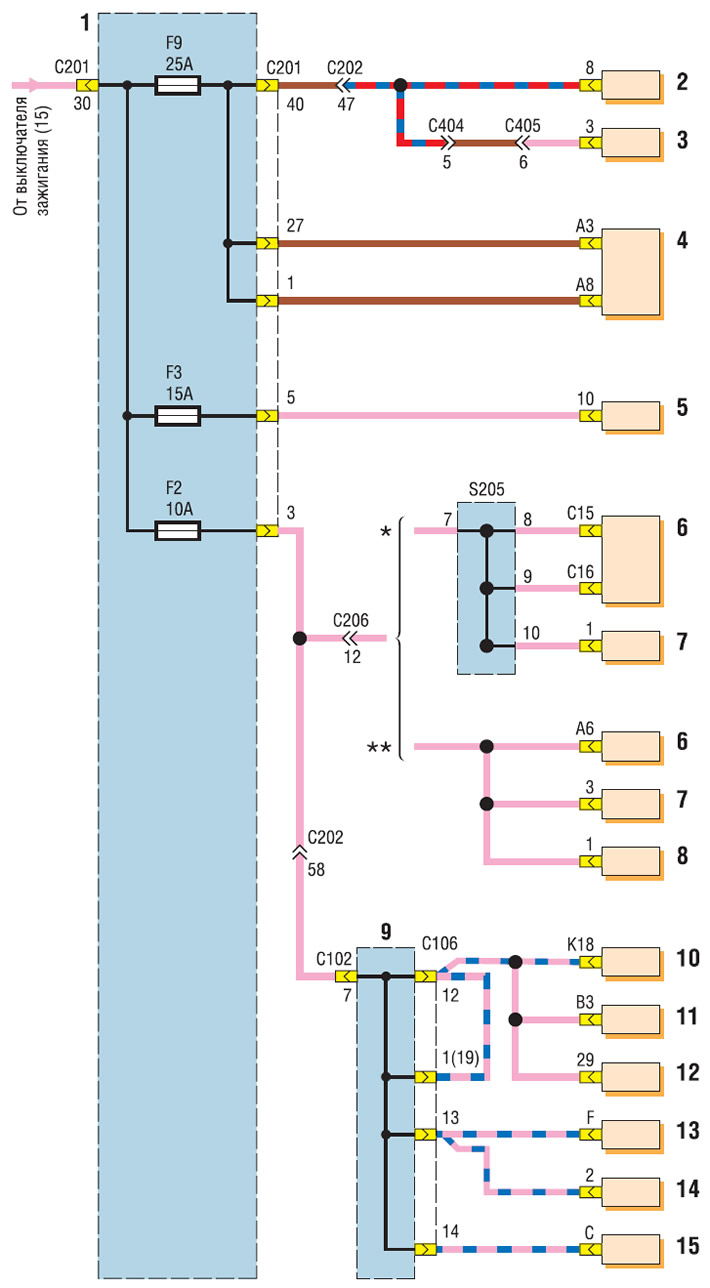

Схема соединений монтажного блока предохранителей в салоне (начало): 1 — монтажный блок предохранителей в салоне; 2 — прикуриватель; 3 — розетка; 4 — головное устройство звуковоспроизведения; 5 — часы; 6 — регулятор управления электроприводами наружных зеркал; 7 — блок управления складыванием зеркал; 8 — реле вентилятора отопителя (только с автоматическим управлением кондиционером); 9 — блок управления вентиляцией, отоплением и кондиционированием; 10 — блок автоматического управления кондиционером; 11 — электродвигатель привода распределительных заслонок; 12 — реле высоких оборотов вентилятора отопителя; 13 — электродвигатель привода заслонки рециркуляции; 14 — монтажный блок реле и предохранителей в моторном отсеке; 15 — реле компрессора кондиционера; 16 — реле обогрева заднего стекла; 17 — реле стеклоподъемников; 18 — реле фар
* с функцией RDS
** без функции RDS

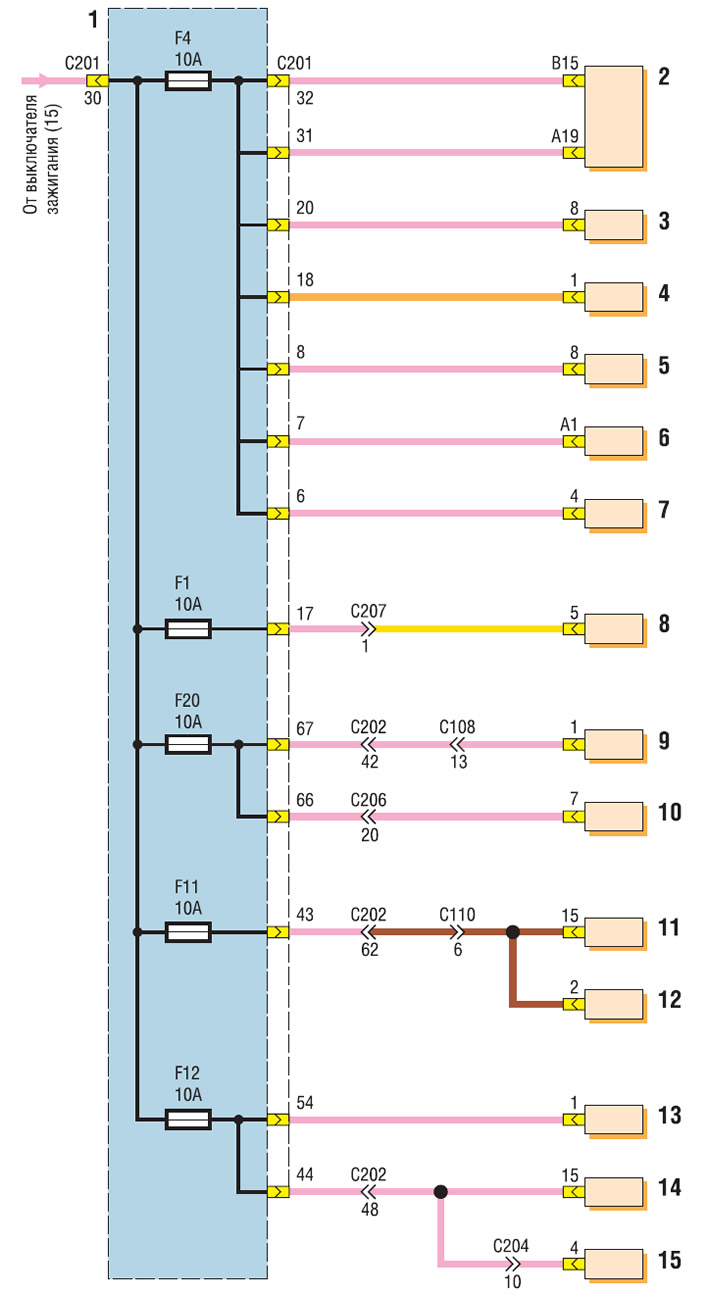

Схема соединений монтажного блока предохранителей в салоне (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — предупредительный сигнал; 4 — выключатель сигналов торможения; 5 — блок управления гидроусилителем рулевого управления; 6 — блок управления вентиляцией, отоплением и кондиционированием; 7 — электродвигатель привода заслонки рециркуляции; 8 — блок управления подушками безопасности; 9 — выключатель ламп света заднего хода; 10 — датчик положений селектора АКП (ЭБУ MR-140 или HV-240); 11 — блок управления ABS; 12 — диагностический разъем ABS; 13 — блок управления иммобилайзером; 14 — блок управления автомобильной противоугонной системой; 15 — датчик дождя
Схема соединений монтажного блока предохранителей в салоне (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — электродвигатель очистителя ветрового стекла; 3 — электродвигатель очистителя стекла двери багажного отделения; 4 — правый подрулевой переключатель очистителя и омывателя; 5 — выключатель аварийной сигнализации; 6 — блок управления АКП; 7 — датчик положений селектора АКП; 8 — датчик скорости автомобиля с АКП; 9 — монтажный блок реле и предохранителей в моторном отсеке; 10 — ЭБУ MR-140; 11 — ЭБУ HV-240; 12 — ЭБУ Sirius D4; 13 — генератор; 14 — электромагнитный клапан впускного трубопровода; 15 — датчик скорости автомобиля с механической КП
* с ЭБУ MR-140 и HV-240
** с ЭБУ Sirius D4
Схема соединений монтажного блока предохранителей в салоне (окончание): I - с ЭБУ MR-140 или HV-240 II - с ЭБУ Sirius D4; 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - головное устройство звуковоспроизведения (без функции RDS); 4 - диагностический разъем; 5 - выключатель аварийной сигнализации; 6 - блок управления АКП с двигателем 1,8; 7 - блок управления АКП с двигателем 1,6; 8 - блок управления иммобилайзера; 9 - часы; 10 - блок автоматического управления кондиционером; 11 - блок управления отоплением, вентиляцией и кондиционированием; 12 - блок управления автомобильной противоугонной системой; 13 - реле включения противотуманного света в задних фонарях
