Переключатели закреплены в соединителе защелками. Для замены поврежденного переключателя (правого или левого) снимите облицовочный кожух вала рулевого механизма, сожмите защелки переключателя и выньте его из соединителя.
Положения рычагов переключателей показаны на рис. 7-36, а замыкаемые при этом контакты даны в табл. 7-6.

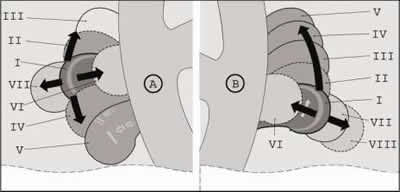

Рис. 7-36. Положения рычагов подрулевого переключателя.
Жирными линиями показаны исходные положения, тонкими — фиксированные и пунктирными — нефиксированные положения рычагов.
Замыкание контактов при различных положениях рычагов подрулевого переключателя
