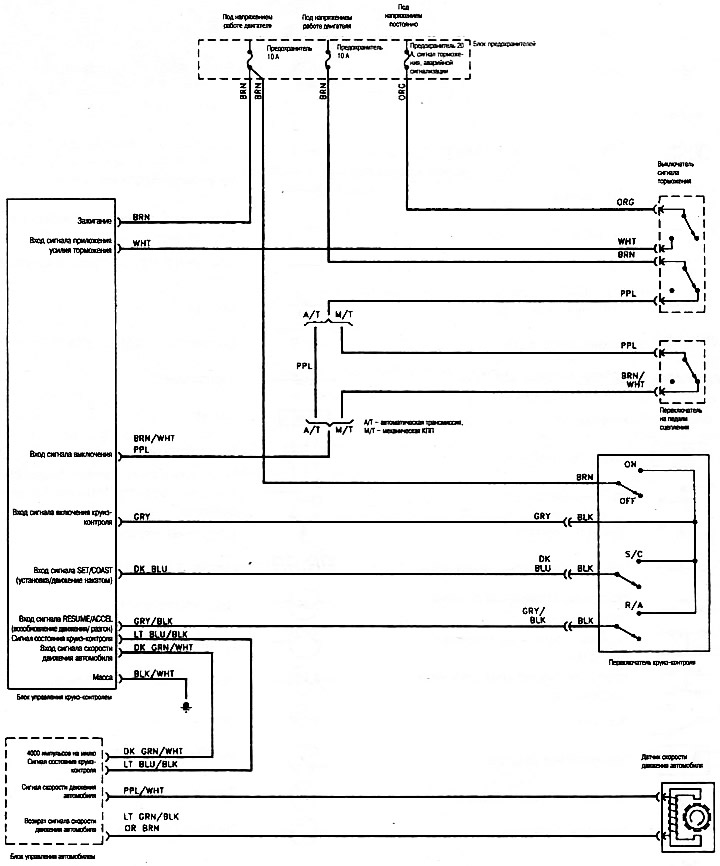

Типовая электрическая схема круиз-контроля (модели 1996 года)
Открыть в новом окне →
Типовая электросхема круиз-контроля (модели 1996 года) (Chevrolet Tahoe 1)
Статья была проверена: Владимир Романников
