Принципиальная электросхема управления двигателей 5,0, 5,7 и 7,4 л (Chevrolet Tahoe 1)

            0

Принципиальная электрическая схема управления двигателей 5,0, 5,7 и 7,4 л



Схема 1 из 4
Схема 1 из 4


Открыть в новом окне →
Схема 2 из 4
Схема 2 из 4


Открыть в новом окне →

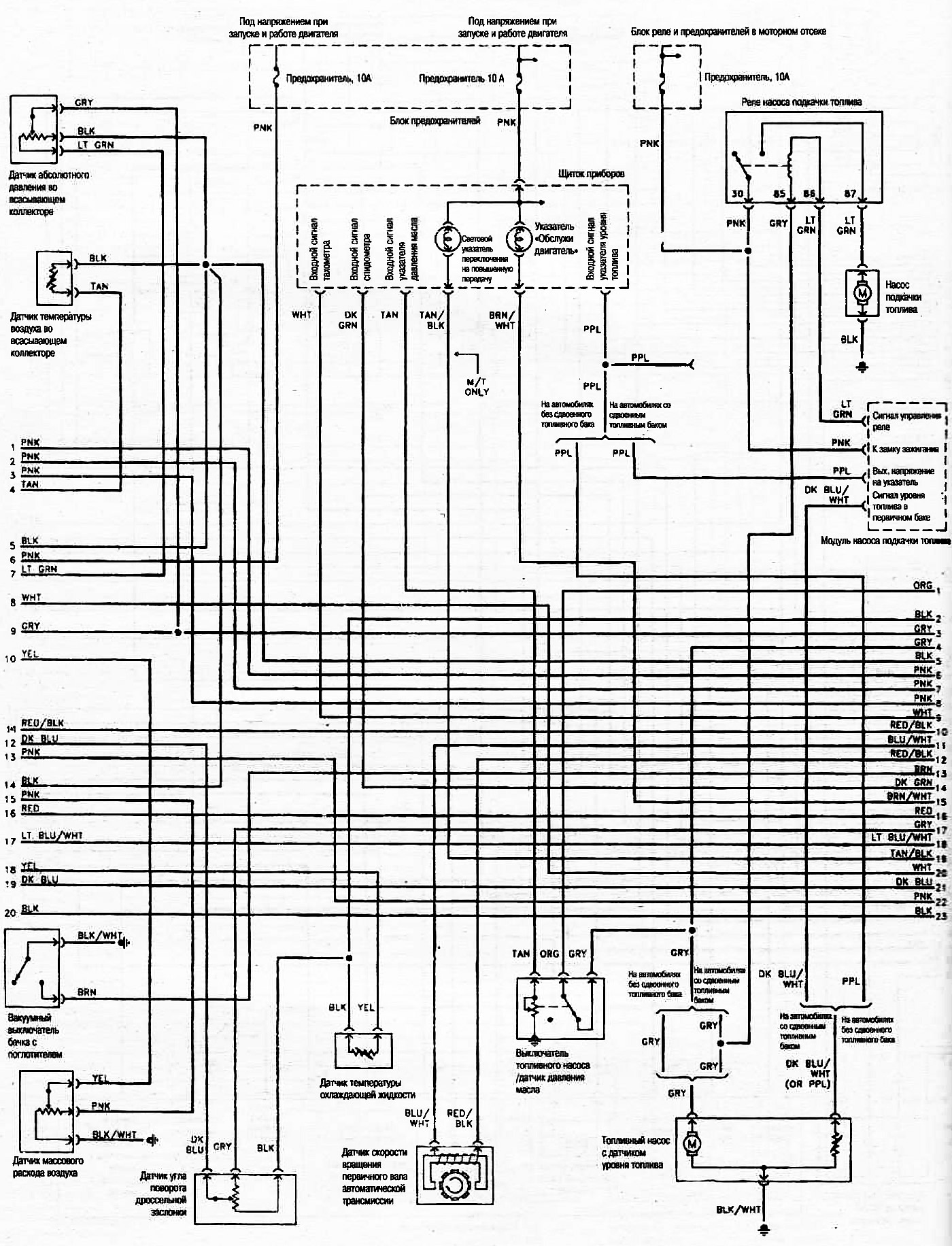

Схема 3 из 4
Схема 3 из 4


Открыть в новом окне →

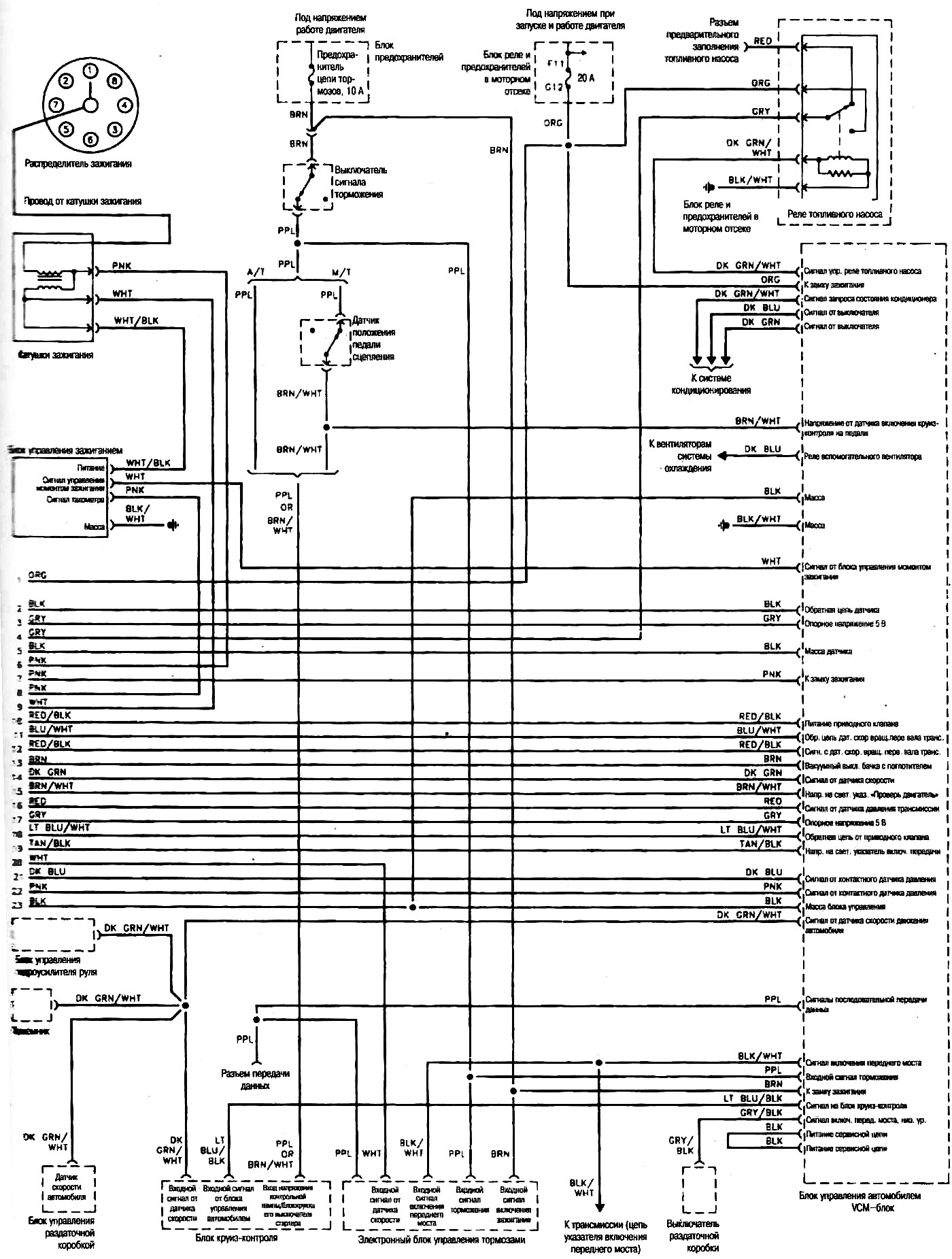

Схема 4 из 4
Схема 4 из 4


Открыть в новом окне →


[Оригинальная версия статьи на сайте: CHEVYMAN.ru]

Статья была проверена: Владимир Романников
