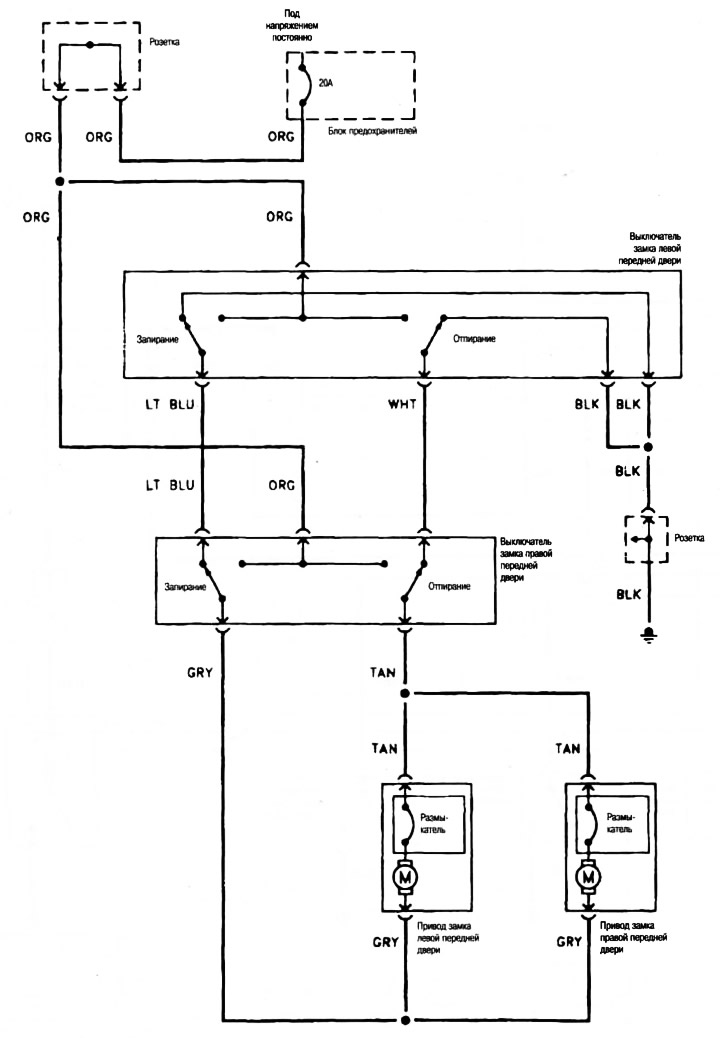

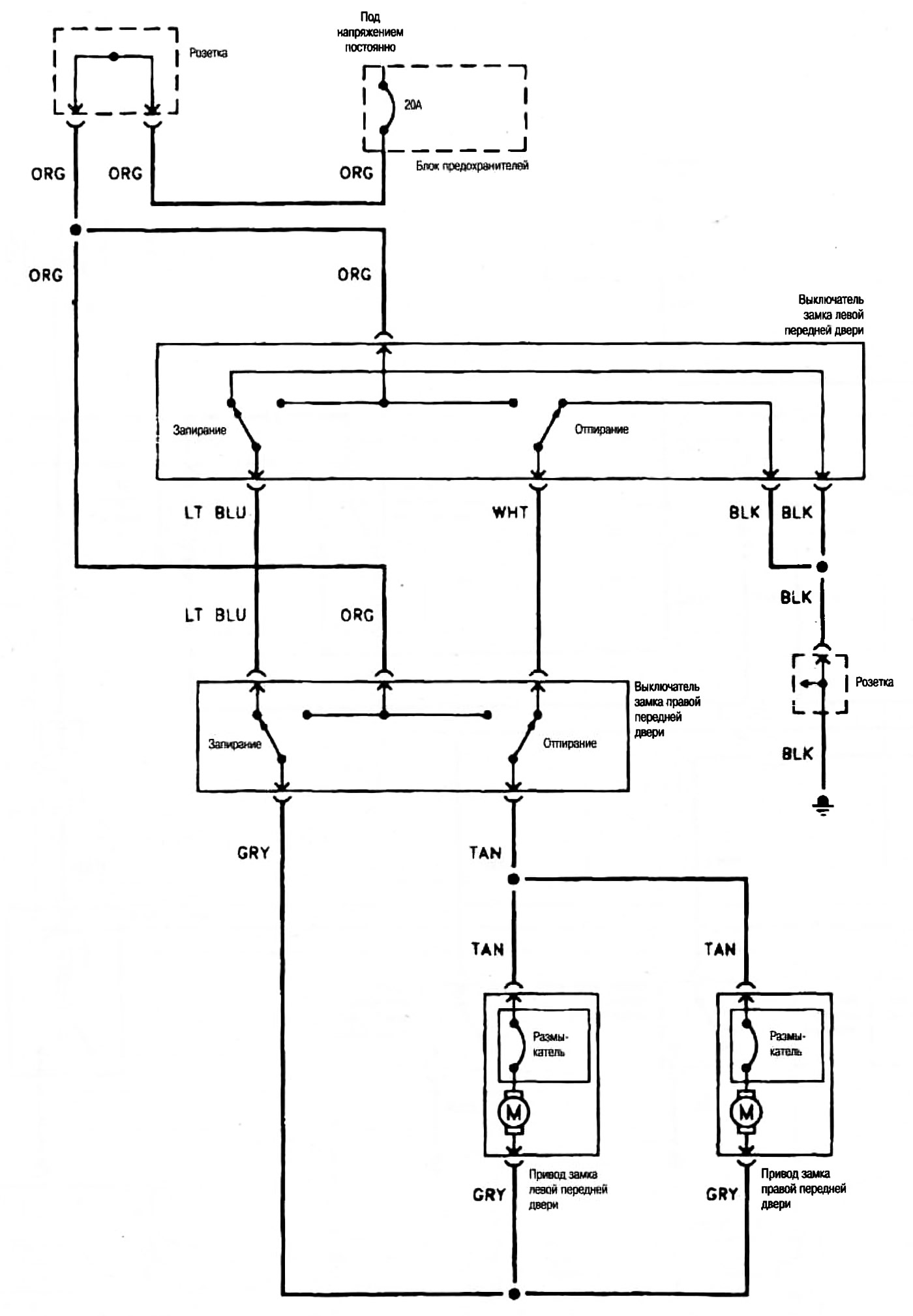

Система электропитания дверных замков (без замка двери кабины водителя)
Открыть в новом окне →
Система электропитания дверных замков (без замка двери кабины водителя) (Chevrolet Tahoe 1)
Статья была проверена: Владимир Романников
