Снятие
1. Отсоедините кабель отрицательной клеммы аккумуляторной батареи.
2. Снимите верхнюю заслонку радиатора.
3. Снимите фары.
4. Удалите верхние болты крепления конденсатора кондиционера. Момент затяжки 9 Н·м.
5. Отверните болты крепления переднего диагонального раскоса. Момент затяжки 25 Н·м.
6. Снимите передний диагональный раскос.
7. Снимите диффузор вентилятора.

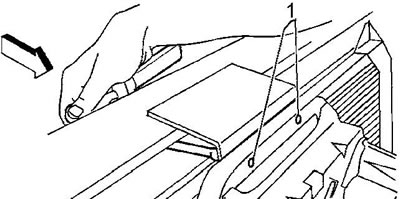

8. Отверните болты (1) крепления верхней стяжки к опоре радиатора. Доступ к болтам от задней части опоры радиатора ключом с удлинителем.

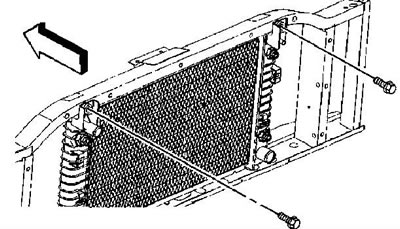

9. Отверните болты крепления радиатора к стяжке опоры радиатора. Момент затяжки 25 Н·м.

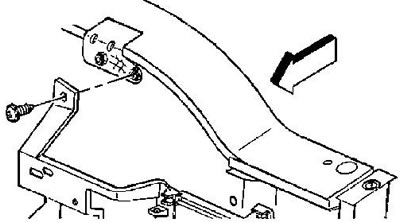

10. Отверните болты крепления верхней стяжки. Момент затяжки 9 Н·м.

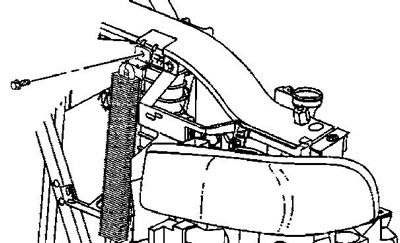

11. Отверните болты верхней опоры корпуса фары. Момент затяжки 9 Н·м.

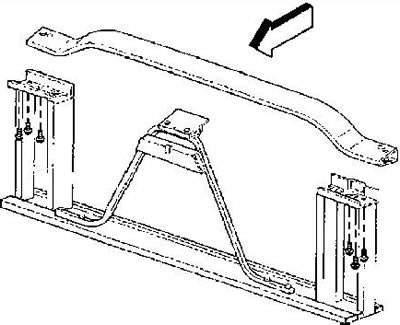

12. Снимите верхнюю стяжку.
Установка
13. Установка в обратном порядке.
