Снятие

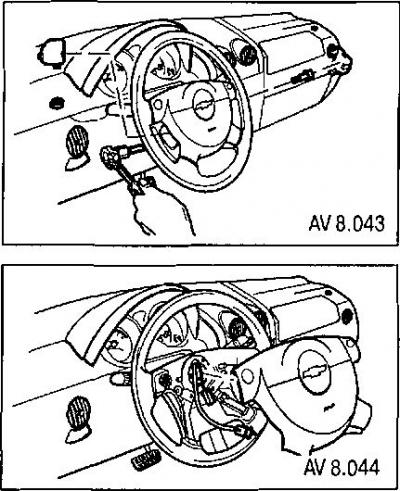

1. Снимите модуль подушки безопасности водителя с рулевого колеса (для автомобилей с подушкой безопасности).
2. Снимите рулевое колесо с рулевой колонки.

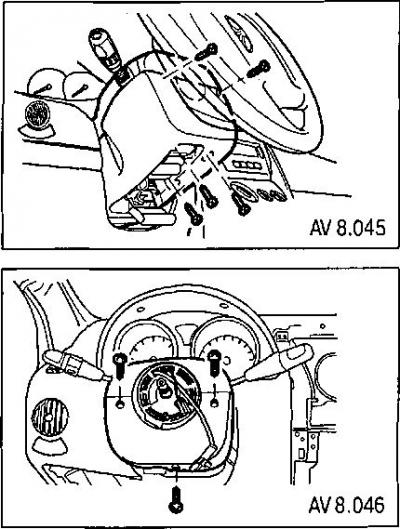

3. Снимите декоративную накладку рулевой колонки.

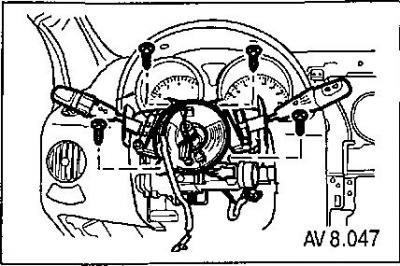

4. Снимите центральный переключатель света и переключатель стеклоочистителя/стеклоомывателя.

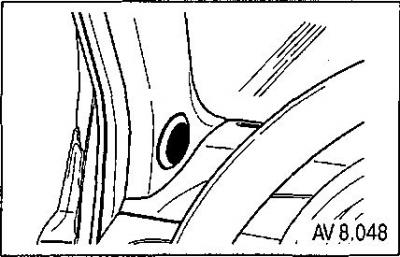

5. Снимите облицовку передней стойки.

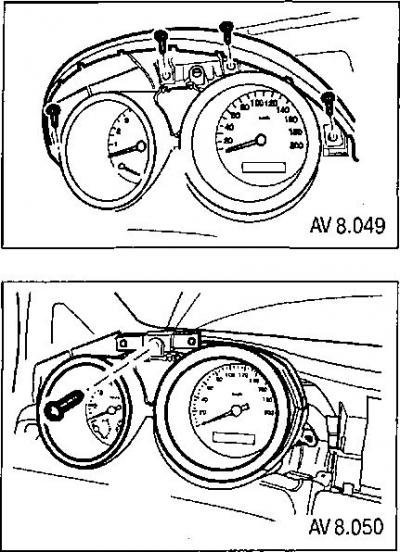

6. Снимите комбинацию приборов в сборе.
7. Снимите боковую крышку.

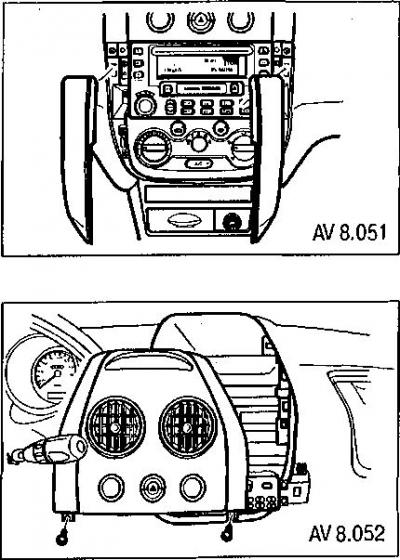

8. Снимите нижнюю крышку панели приборов. (Нижняя крышка панели приборов снимается при помощи отвертки.)
9. Открутите винты крепления.
10. Снимите верхнюю крышку панели приборов.
11. Отсоедините электрический разъем.

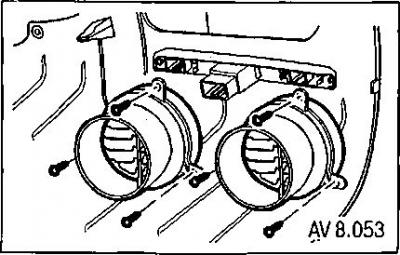

12. При необходимости открутите винты и снимите дефлекторы воздухопритока.

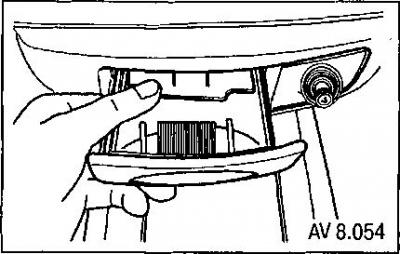

13. Снимите прикуриватель и пепельницу.
14. Снимите держатель стаканов.

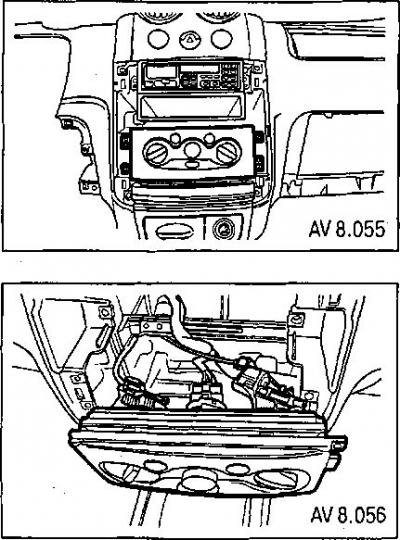

15. Снимите блок управления системой кондиционирования, вентиляции и отопления с панели приборов.

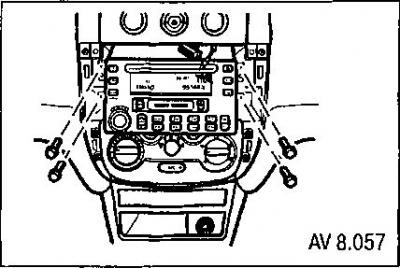

16. Снимите аудиосистему с панели приборов.

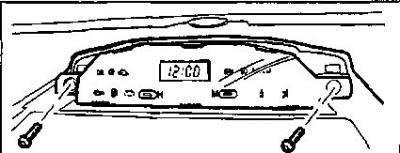

17. Снимите цифровые часы.

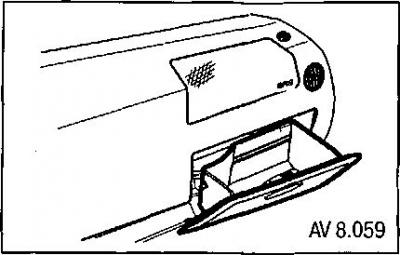

18. Снимите перчаточный ящик в сборе с панели приборов.

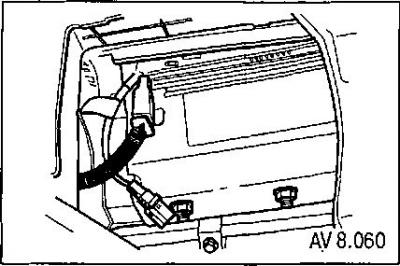

19. Снимите модуль подушки безопасности пассажира с панели приборов.
20. Отсоедините разъем датчика подушки безопасности (желтого цвета).
21. Отсоедините диагностический разъем.

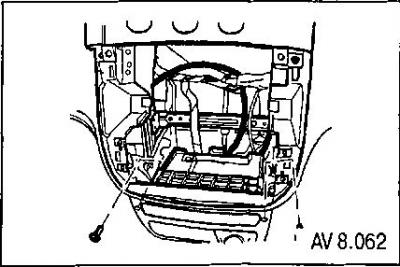

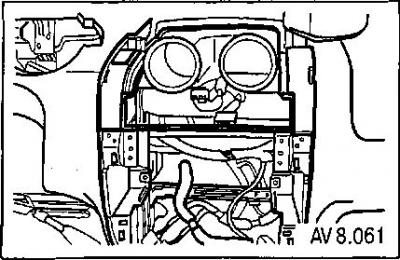

22. Снимите винты крепления панели приборов позади блока управления системы отопления, вентиляции и кондиционирования.
23. Снимите винты крепления панели приборов у ветрового стекла.

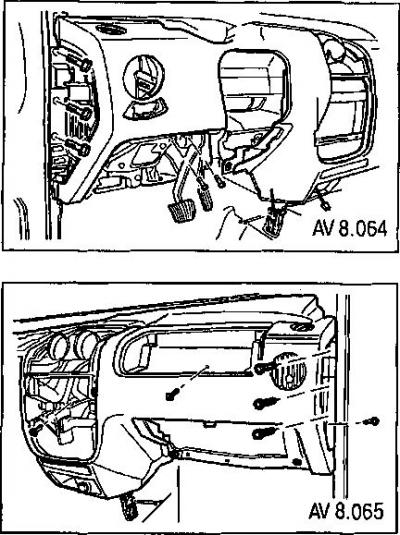

24. Снимите винты крепления с боков панели приборов.
25. Снимите винты крепления рулевой колонки.
26. Снимите панель приборов с автомобиля.
Установка
Установка производится в порядке, обратном снятию.
При установке затяните винты крепления следующими моментами:
- винты крепления панели приборов - 20 Нм;
- винты крепления панели приборов, расположенные за блоком управления системы кондиционирования - 4 Нм;
- винты крепления верхней крышки панели приборов - 3 Нм;
- винты крепления модуля звукового сигнала - 3,5 Нм;
- винты крепления часов - 3 Нм;
- винты крепления подстаканника - 2,5 Нм;
- винты крепления дефлекторов воздухопритока - 2 Нм.
