Процедура снятия
Внимание! Не допускается курение или использование открытого огня в местах выполнения работ на топливной системе. При выполнении работ на топливной системе следует отсоединить отрицательный кабель аккумуляторной батареи, за исключением тех проверок, когда требуется напряжение батареи.
1. Отсоедините отрицательный кабель аккумулятора.
2. Слить топливо из бака. Обеспечить уровень топлива в баке менее 1/4 от полного. При необходимости опорожнить топливный бак, по крайней мере, до этого уровня.
3. Поднять и подпереть автомобиль.
4. Снять передний глушитель. См. Раздел 1G1, Система выпуска отработавших газов - 2.0 Дизель.

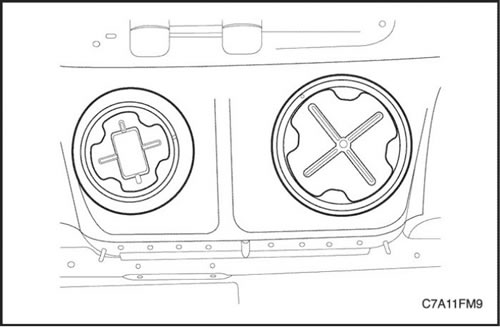

5. Отсоединить разъем топливного насоса по правой стороне топливного бака.

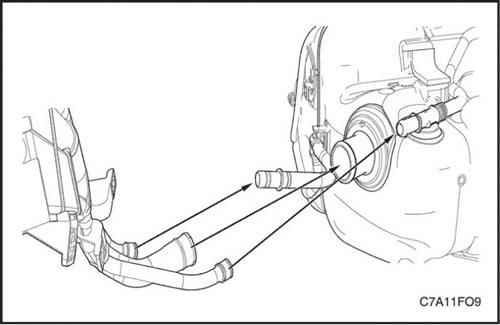

6. Отсоединить наливной патрубок от топливного бака.

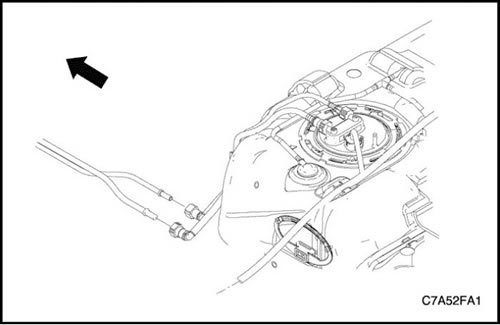

7. Отсоединить подающий и возвратный топливопроводы, находящиеся около правой передней стороны топливного бака.
8. Снять задний ведущий мост, если имеется. См. Раздел 3B, Задний ведущий мост.
9. Подпереть топливный бак.

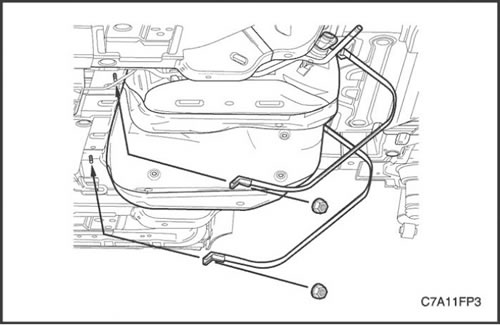

10. Снять крепежные винты хомутов топливного бака.
11. Снять ленты топливного бака.
12. Осторожно надавить и переместить переднюю часть топливного насоса вниз, наклоняя заднюю часть топливного насоса вверх.
13. Снять топливный бак.
Процедура установки
1. Установить топливный бак в прежнее положение.
2. Установить хомуты топливного бака.
Затянуть
Затянуть крепежные винты хомутов топливного бака до 20 Н·м (15 lb-ft).

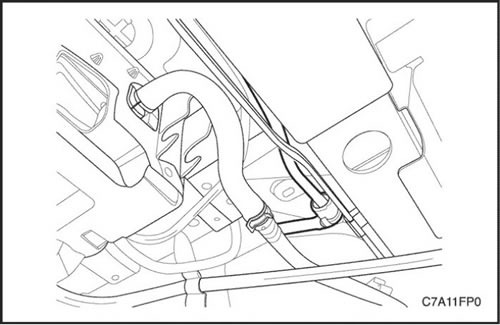

3. Подсоединить подающий и возвратный топливопроводы, находящиеся около правой передней стороны топливного бака.
4. Присоединить наливной патрубок топливного бака.
5. Присоединить разъем топливного насоса с правой задней стороны топливного бака.
