Процедура снятия
1. Отсоедините отрицательный кабель аккумулятора.

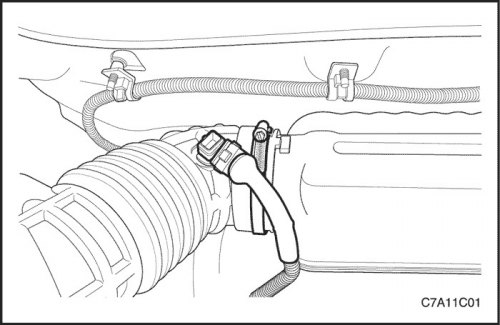

2. Отсоедините разъем датчика температуры воздуха на впуске (IAT).
3. Ослабить зажим и отсоединить выпускной шланг воздушного фильтра от резонатора.

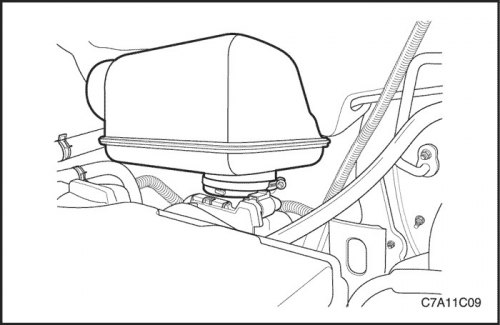

4. Ослабить зажим и удалить резонатор из корпуса электронной дроссельной заслонки.
5. Снимите кожух двигателя.

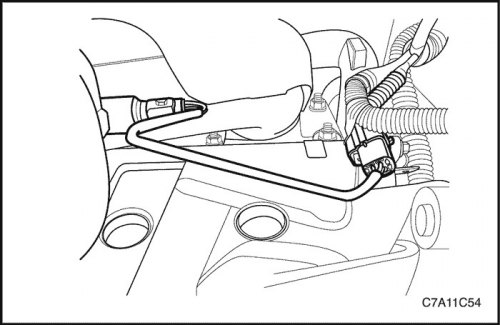

6. Отсоединить шланг сапуна и шланг принудительной вентиляции картера от крышки головки цилиндров.
7. Отсоединить шланги охлаждающей жидкости от корпуса электронной дроссельной заслонки.

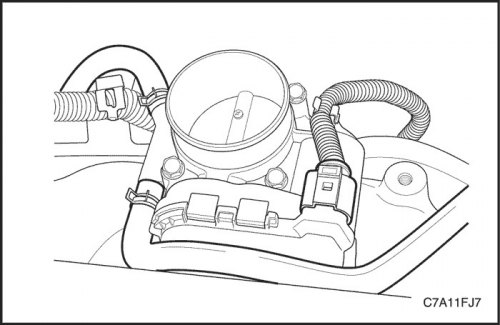

8. Отсоединить разъем управления электронной дроссельной заслонкой (ETC).
Примечание: Блок управления электронной дроссельной заслонкой нельзя демонтировать из корпуса электронной дроссельной заслонки.

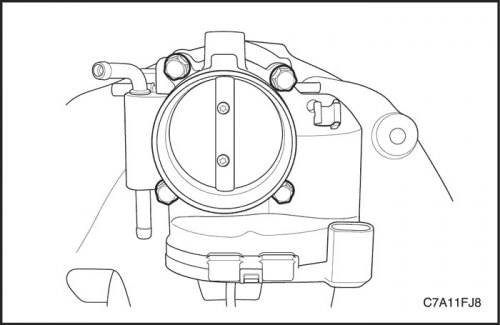

9. Открутить крепежные болты корпуса электронной дроссельной заслонки.

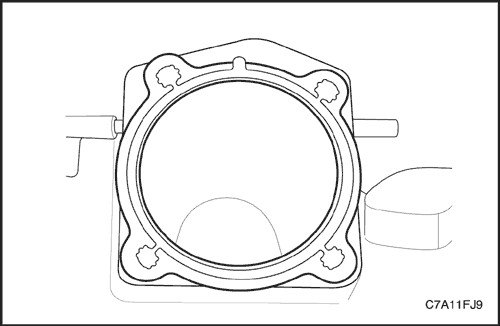

10. Демонтировать корпус электронной дроссельной заслонки и прокладку.
Процедура установки
Примечание: Осторожно счистить старый уплотнительный материал с обработанных алюминиевых поверхностей. Острый инструмент может повредить уплотнительные поверхности.
1. Почистить сопряженные поверхности прокладки на впускном коллекторе.
Примечание: Корпус электронной дроссельной заслонки после демонтажа можно очистить в очистителе с использованием метода погружения.
2. Очистить корпус электронной дроссельной заслонки.
3. Установить корпус электронной дроссельной заслонки с новой прокладкой на впускной коллектор.
4. Установить крепежные болты корпуса электронной дроссельной заслонки.
Затянуть
Затянуть крепежные болты корпуса электронной дроссельной заслонки моментом 10 Н·м (89 lb-in).
5. Присоединить разъем управления электронной дроссельной заслонкой (ETC).
6. Присоединить шланги охлаждающей жидкости к корпусу электронной дроссельной заслонки.
7. Установить резонатор в корпус электронной дроссельной заслонки.
8. Присоединить выпускной шланг воздушного фильтра к резонатору.
9. Присоединить сапун и шланг принудительной вентиляции картера к крышке головки цилиндров.
10. Присоедините разъём датчика IAT.
11. Присоедините отрицательный кабель аккумулятора.
12. Заправить систему охлаждения.
13. Сбросить все значения, установленные в режиме обучения в контроллере ЭСУД.
