Схема 30. Система кондиционирования (Chevrolet Cruze J300)

            0

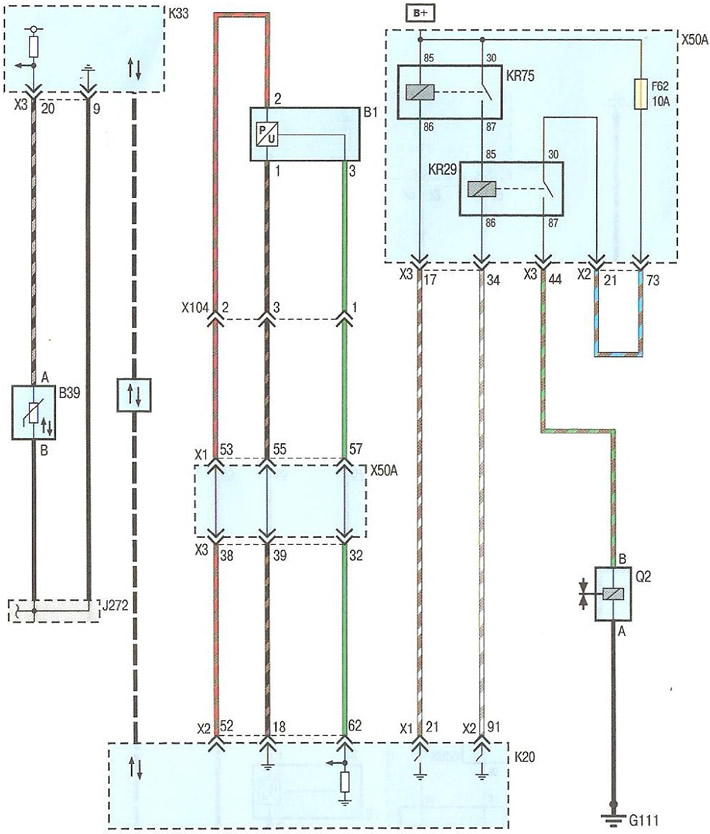

Схема 30. Система кондиционирования
Схема 30. Система кондиционирования


Здесь находятся обозначения к этой электросхеме →

Для подробностей посетите сайт: «CHEVYMAN»

Статья была проверена: Владимир Романников
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
