1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

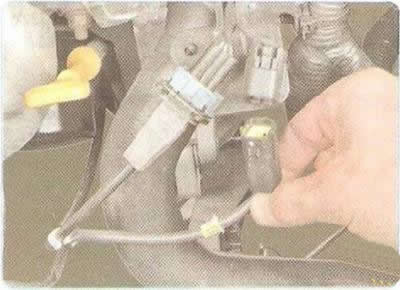

2. Сожмите фиксатор...
3. ...и разъедините колодку жгута проводов управляющего датчика концентрации кислорода.

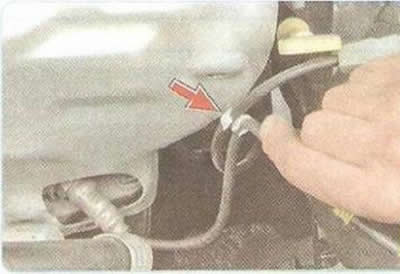

4. Выведите жгут проводов из держателя.
5. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»).

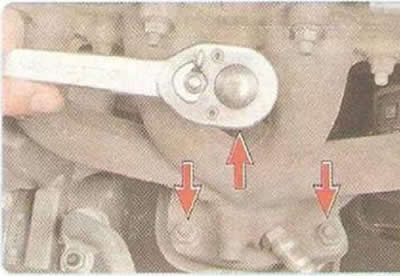

6. Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору.

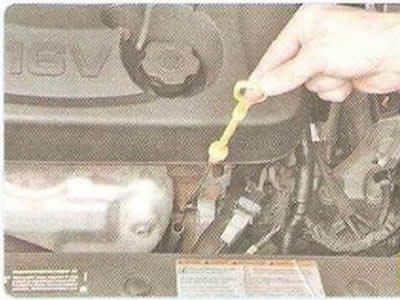

7. Извлеките указатель (щуп) уровня масла в двигателе.
8. Отверните десять гаек крепления выпускного коллектора к головке блока цилиндров...

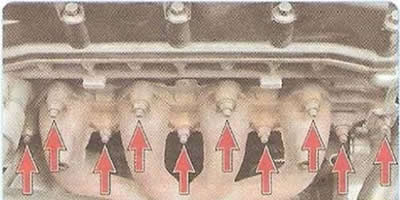

Так расположены гайки крепления выпускного коллектора к головке блока цилиндров двигателя.

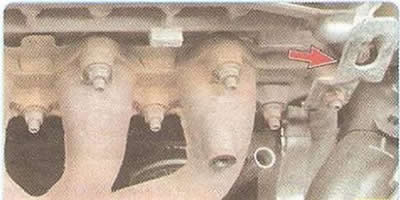

На крайней левой шпильке расположена монтажная проушина силового агрегата.

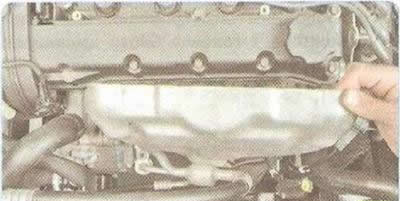

9. ...и снимите выпускной коллектор.

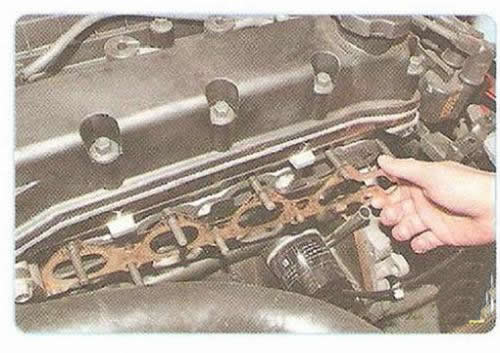

10. Снимите со шпилек головки блока цилиндров прокладку выпускного коллектора.
Полезный совет: Прокладку выпускного коллектора при каждой разборке заменяйте новой.
11. Если вы заменяете выпускной коллектор, выверните датчик концентрации кислорода из снятого выпускного коллектора и установите на новый узел.
12. Установите выпускной коллектор и его прокладку в порядке, обратном снятию.
