Поперечный и продольный разрезы двигателя (Chevrolet Niva 1)

Рис. 2-1. Продольный разрез двигателя:
1 – вкладыш коренного подшипника; 2 – вкладыш шатунного подшипника; 3 – коленчатый вал; 4 – шкив коленчатого вала; 5 – гайка; 6 – крышка; 7 – прокладка крышки; 8 – поршень; 9 – втулка; 10 – шайба; 11 – стопорная шайба; 12 – распределительный вал; 13 – прокладка клапанной крышки; 14 – блок цилиндров; 15 – крышка картера сцепления; 16 – держатель заднего сальника; 17 – внешнее упорное полукольцо; 18 – маховик; 19 – внутреннее упорное полукольцо; 20 – пробка масляного картера.

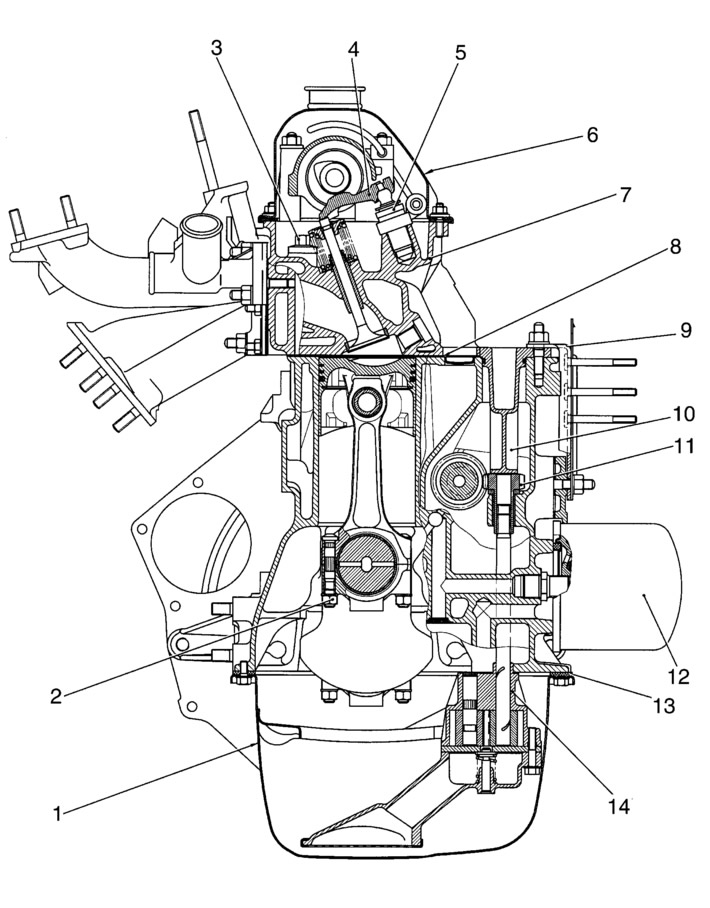

Рис. 2-2. Поперечный разрез двигателя:
1 – масляный картер; 2 – гайка крепления шатуна; 3 – болт крепления головки; 4 – рычаг; 5 – гидроопора; 6 – крышка головки цилиндров; 7 – головка блока цилиндров; 8 – прокладка головки; 9 – кронштейн крепления модуля зажигания; 10 – втулка; 11 – шестерня привода масляного насоса; 12 – масляный фильтр; 13 – прокладка масляного картера; 14 – масляный насос.
