Приемник (модели 1987-1994)
1. Отсоедините батарею от массы.
2. Снимите пепельницу.
3. Отсоедините от приемника разъемы.

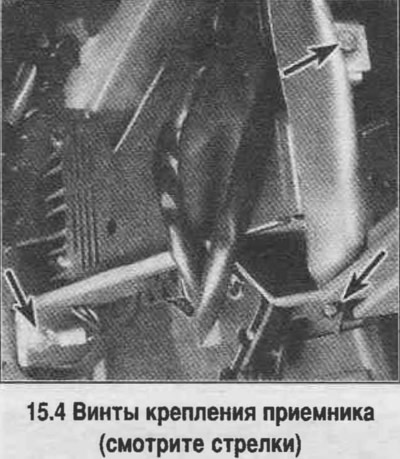

4. Отверните винты крепления и снимите приемник с кронштейном (смотрите фотографию).
5 Установка выполняется в обратном порядке.
Приемник (модели с 1995)
6. Отсоедините батарею от массы.
7. Отцепите 4 скобы в верхней части облицовочной панели двери щитка приборов и 3 в нижней части, снимите облицовочную панель.
8. Отожмите фиксатор и достаньте магнитолу из щитка приборов.
9. Отсоедините от магнитолы разъемы и кабель антенны.
10. Установка выполняется в обратном порядке.
Панель управления с приемником (модели 1987-1994 гг.)

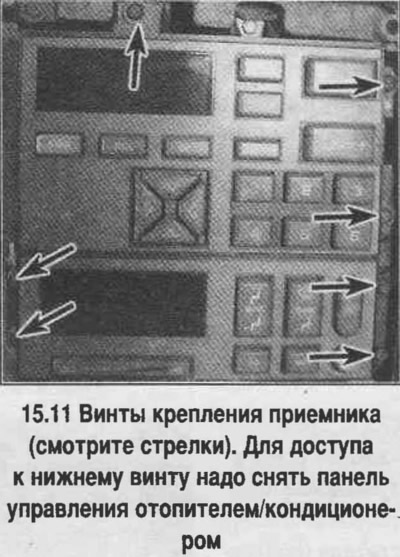

11. Снимите облицовку панели. Снимите панель управления отопителем/кондиционером, отверните винты крепления панели управления приемником к приборной панели (смотрите фотографию).
12. Отсоедините от панели управления разъемы.
13. Снимите панель управления с приборной панели.
14. Установка выполняется в обратном порядке.
Передний динамик

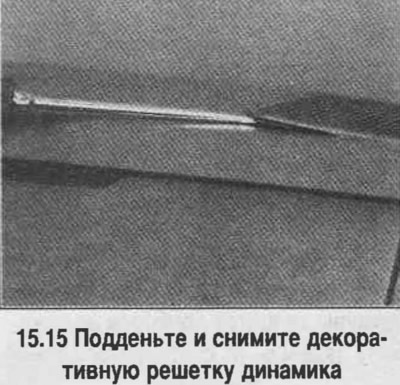

15. Осторожно подденьте и снимите декоративную решетку динамика (смотрите фотографию).

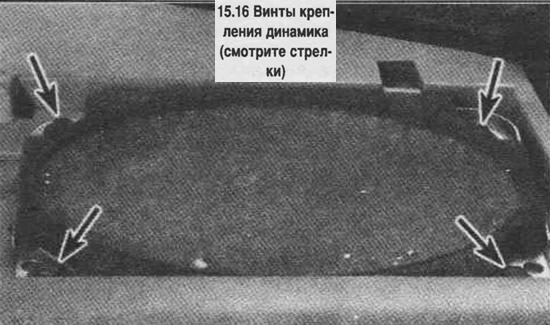

16. Отверните винты крепления динамика к приборной панели (смотрите фотографию).
17. Приподнимите динамик и снимите, отсоединив провода.
18. Установка выполняется в обратном порядке.
Задний динамик
19. Подденьте и снимите декоративную решетку динамика.
20. Отверните винты крепления динамика (смотрите фотографию). Снимите динамик, отсоединив провода.
21. Установка выполняется в обратном порядке.
