Оглавление: Модели 1987-1994 гг. ↧ Модели с 1995 г. ↧
Модели 1987-1994 гг.
1. Отсоедините батарею от массы.
2. Снимите модуль управления приемником и панель управления отопителем.
3. Отверните винты крепления облицовочной панели щитка приборов и снимите панель.
4. Отверните болт крепления щитка приборов, который расположен за модулем управления приемником (смотрите фотографию).

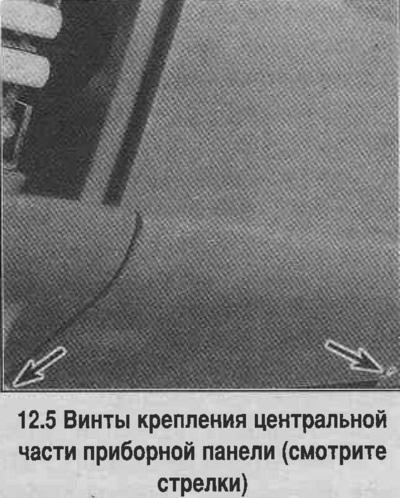

5. Снимите нижнюю центральную часть приборной панели (смотрите фотографию).

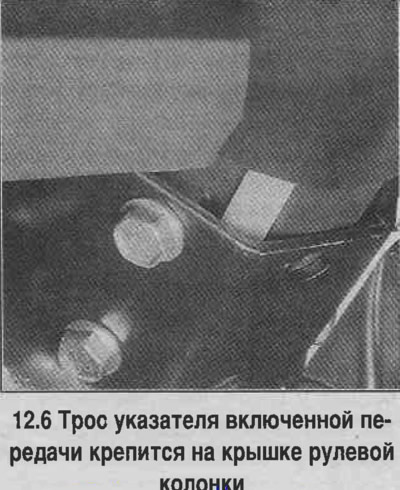

6. Снимите трос указателя включенной передачи с крышки рулевой колонки (смотрите фотографию).
7. Отсоедините жгут проводки, осторожно перемещая щиток приборов, затем снимите щиток (смотрите фотографию).

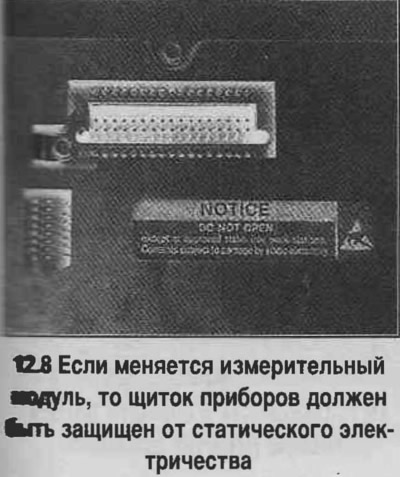

8. Щиток приборов самостоятельно разбирать не рекомендуется из-за возможности повреждения микросхем, которые содержатся внутри измерительного узла, под действием статического электричества (смотрите фотографию). Если щиток приборов надо заменить, то целесообразно выполнить это в автосервисе.
9. Установка выполняется в обратном порядке.
Модели с 1995 г.
10. Отсоедините батарею от массы.
11. Отверните винт держателя чашки и снимите держатель приборной панели.
12. Отцепите 4 скобы в верхней части и 3 в нижней части облицовочной панели щитка приборов и снимите панель.
13. Отсоедините разъемы выключателя света фар, регулятора света фар и выключателей остальных потребителей.
14. Отверните винты крепления щитка приборов и осторожно достаньте щиток приборов из панели приборов.
15. Щиток приборов самостоятельно разбирать не рекомендуется из-за возможности повреждения микросхем, которые содержатся внутри измерительного узла, под действием статического электричества (смотрите фотографию). Если щиток приборов надо заменить, то целесообразно выполнить это в автосервисе.
16. Установка выполняется в обратном порядке.
