Раздаточная коробка (NVG 246-NP8) (Chevrolet Tahoe 2)

            0

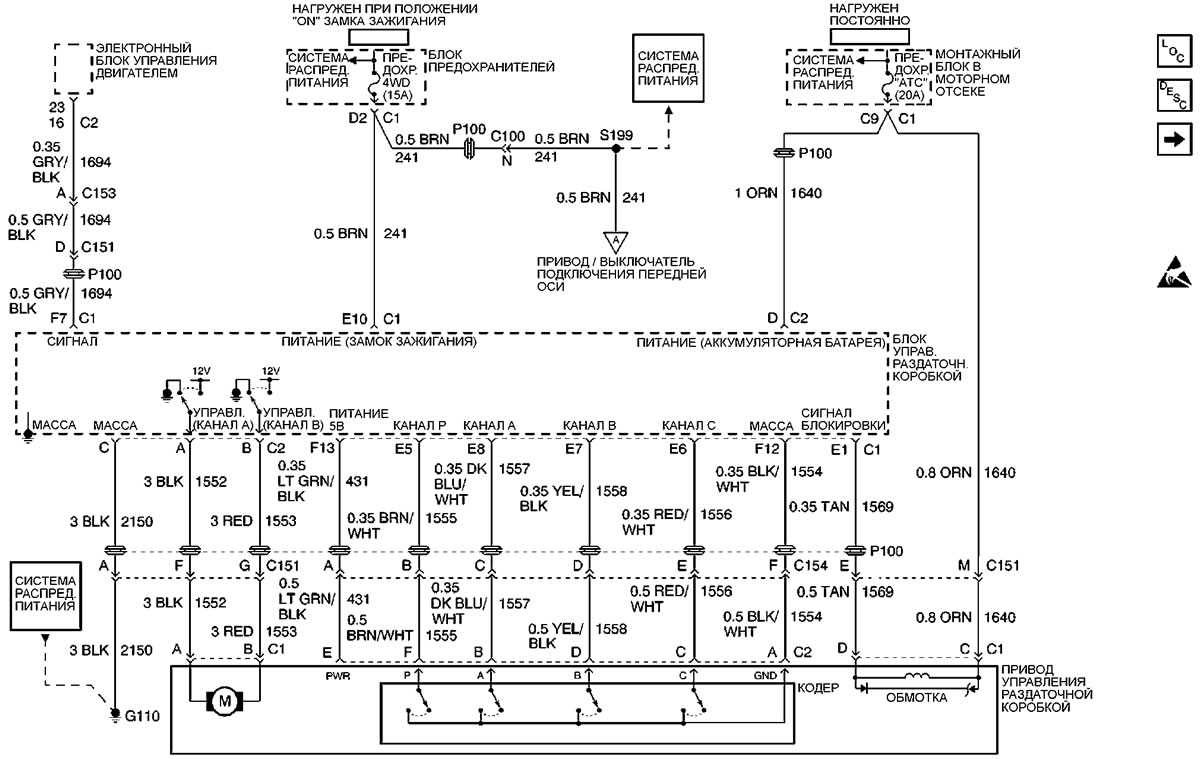

Питание, привод управления раздаточной коробкой



Питание, привод управления раздаточной коробкой
Открыть большую картинку в новой вкладке →

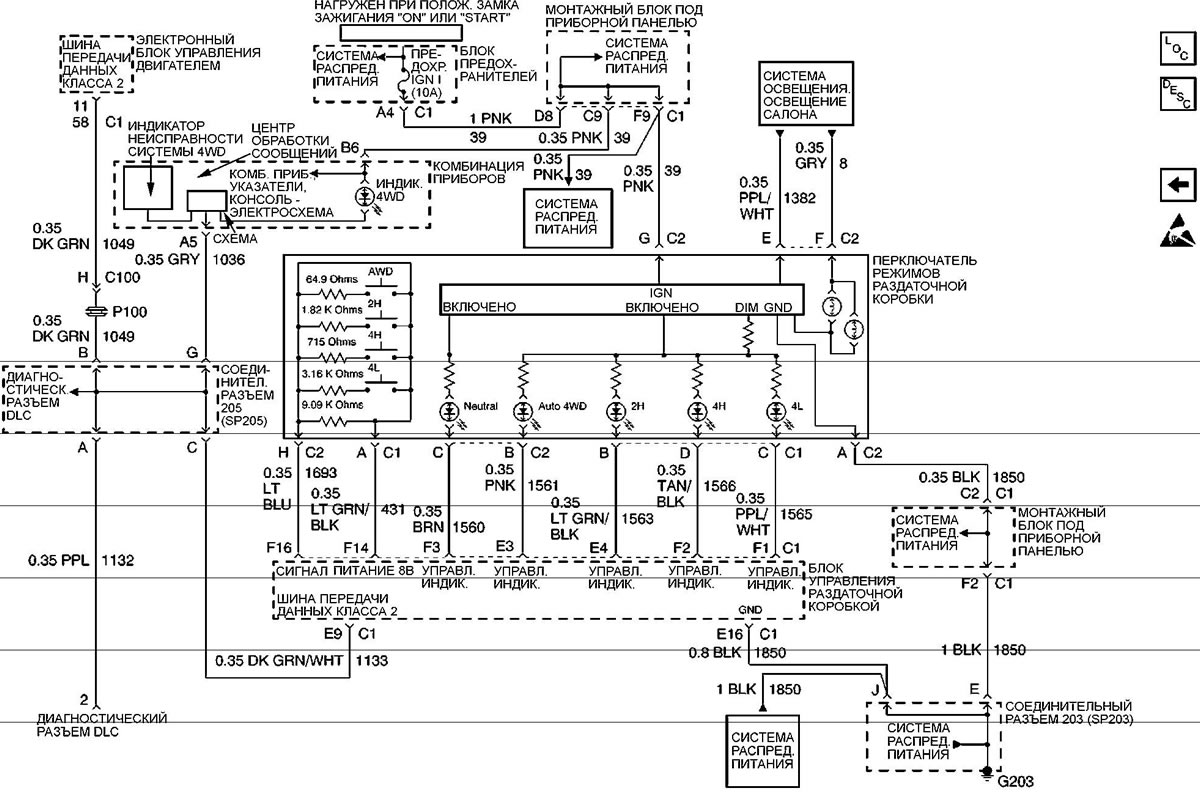

Точки заземления, перключатель режимов раздаточной коробки



Точки заземления, перключатель режимов раздаточной коробки
Открыть большую картинку в новой вкладке →

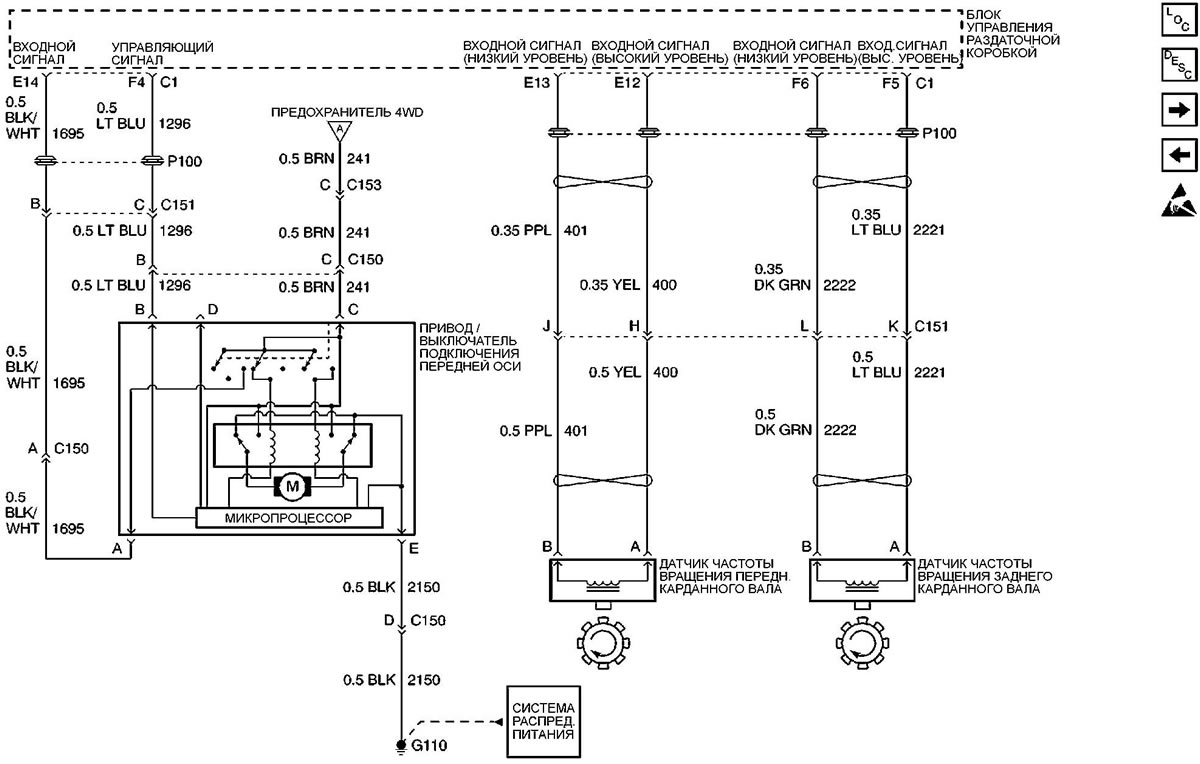

Датчики частоты вращения карданных валов



Датчики частоты вращения карданных валов
Открыть большую картинку в новой вкладке →

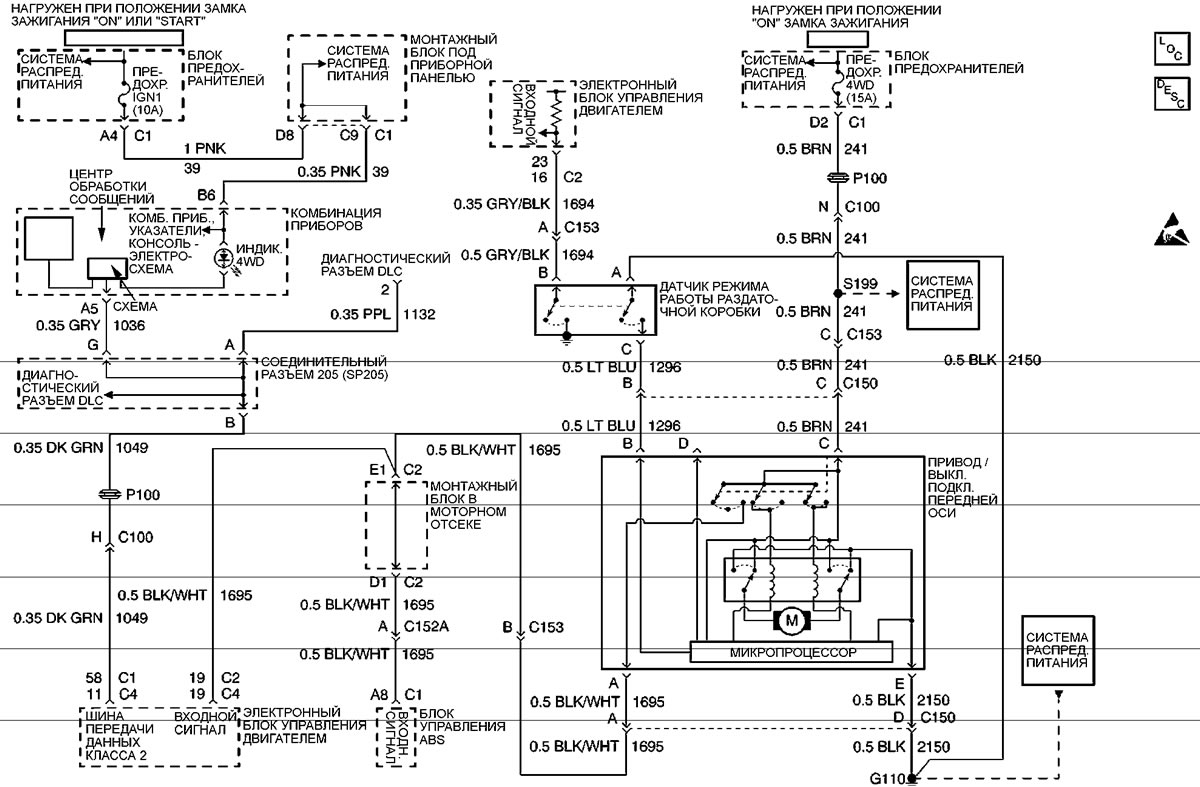

Схема управления раздаточной коробкой



Схема управления раздаточной коробкой
Открыть большую картинку в новой вкладке →


Правила использования электрических схем находятся здесь →
