Примечание: для отсоединения разъемов топливопроводов потребуется специальный инструмент.
Отсоединение
Металлические разъемы
1. Сбросьте давление в топливной системе.

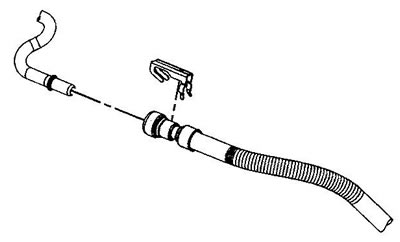

2. Снимите внешний фиксатор разъема топливопровода.

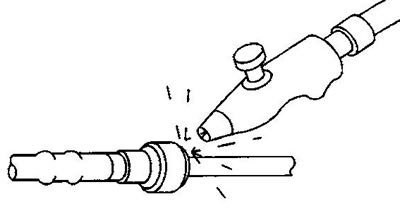

3. С помощью сжатого воздуха удалите грязь в месте разъема топливопроводов.
Предостережение: при очистке разъема сжатым воздухом надевайте защитные очки.

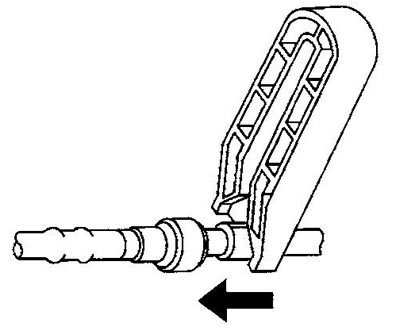

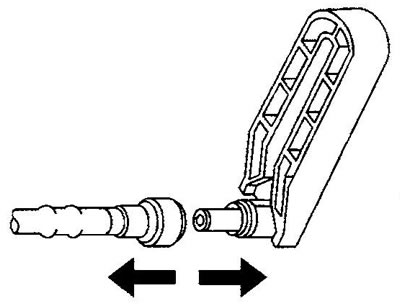

4. Вставьте специальный инструмент в разъем внутренней половины разъема, затем нажмите на внешнюю часть разъема для освобождения внутренних фиксаторов разъема.
5. Потяните за топливопроводы до их рассоединения.
Примечание: при необходимости, удалите ржавчину или задиры разъема наждачной шкуркой. Удаляйте дефекты только радиальными движениями во избежание повреждения уплотняющей поверхности резинового кольца.
Пластиковые разъемы
Внимание: на автомобилях могут использоваться несколько типов пластиковых разъемов топливопроводов.

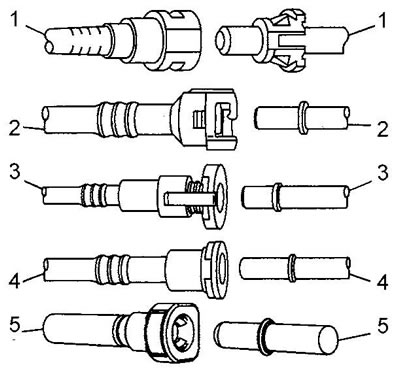

Типы разъемов: 1 - разъем Бартоломея, 2 - быстрый разъем, 3 - фиксатор сжатия, 4 - скользящий фиксатор, 5 - толкающий фиксатор
1. Сбросьте давление в топливной системе.

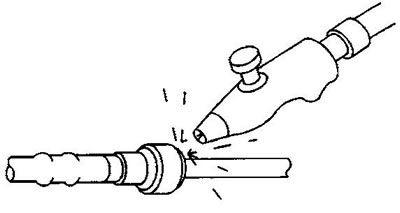

2. С помощью сжатого воздуха удалите грязь в месте разъема топливопроводов.
Предостережение: при очистке разъема сжатым воздухом надевайте защитные очки.
3. Отсоедините разъем.

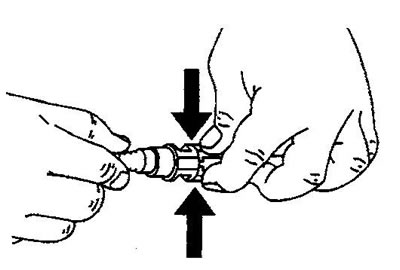

- а) тип 1 - сожмите фиксаторы.

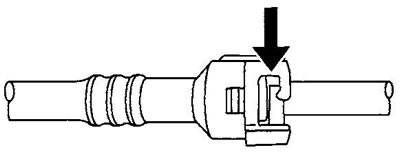

- б) тип 2 - нажмите на выступ в направлении прорези разъема.

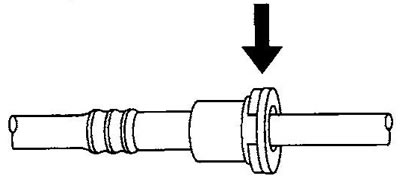

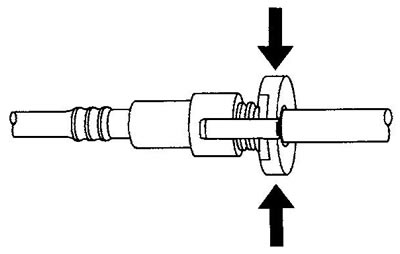

- в) тип 3 - нажмите на места, обозначенные стрелками, с обеих сторон пластикового кольца разъема.
- г) тип 4 - нажмите на одну сторону освобождающей шпонки. Если шпонка не перемещается, нажмите на шпонку с противоположной стороны (шпонка двигается только в одном направлении).

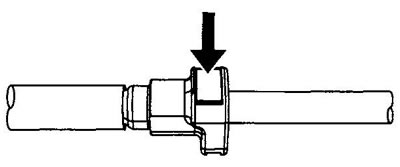

- д) тип 5 - нажмите на шпонку, обозначенную стрелкой.

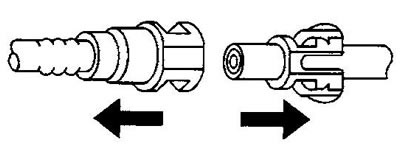

4. Потяните топливопроводы до их рассоединения.
Подсоединение
Все разъемы
Предостережение: для снижения риска возникновения пожара перед подсоединением топливопроводов всегда смазывайте детали разъема несколькими каплями чистого моторного масла. Это будет гарантировать герметичность соединения.

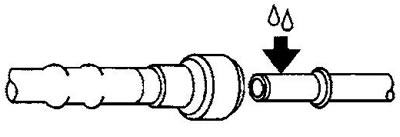

1. Нанесите несколько капель чистого моторного масла на внутреннюю часть разъема топливопроводов.

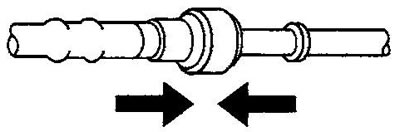

2. Сожмите внешнюю и внутреннюю части топливопроводов до защелкивания фиксаторов.

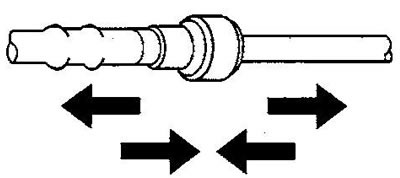

3. Потяните топливопроводы в обе стороны от разъема для проверки надежности соединения.
4. Установите внешний фиксатор топливопроводов.
