Змест: Абліцоўванне пярэдняга бампера ↧ Зняцце і ўстаноўка пярэдняга бампера ↧ Зняцце і ўстаноўка задняга бампера ↧
Сістэма бампером сканструявана такім чынам, каб аўтамабіль мог вытрымаць без пашкоджання сутыкненне са стацыянарным бар'ерам пры хуткасці 8 км/г.
Пасля паглынання энергіі сутыкнення дадзеная сістэма аднаўляецца ў зыходнае становішча.
Бамперы канструктыўна складаюцца з двух элементаў: паглынальніка энергіі ўдару і палімернага абліцоўвання.
Бамперы могуць здымацца і ўсталёўвацца як вузел, у зборы ці паэлементна.

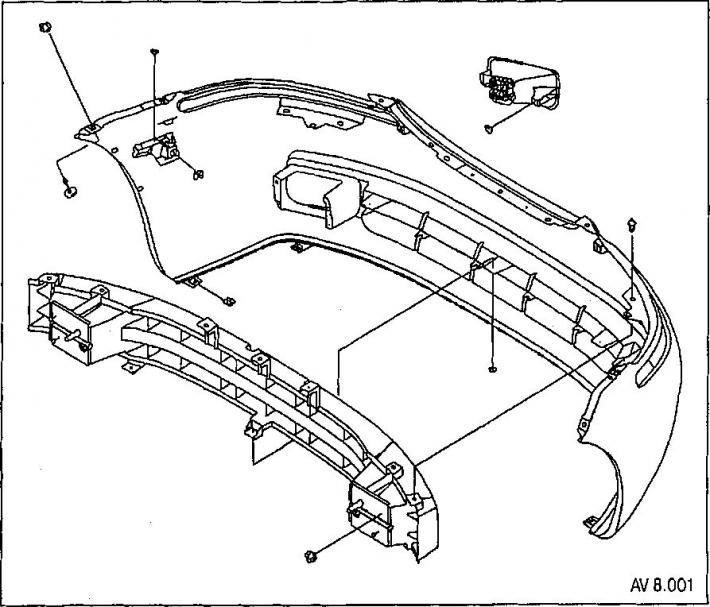

Пярэдні і задні бамперы ўтрымоўваюць унутраны пенны паглынальнік энергіі і палімернае абліцоўванне. Для атрымання доступу да паглынальніка энергіі і бампера неабходна зняць абліцоўванне. Пярэдні бампер здымаецца як вузел, у зборы ці можна здымаць абліцоўванне бампера асобна.
Абліцоўванне пярэдняга бампера
Пры знятых перадпакоях колах:

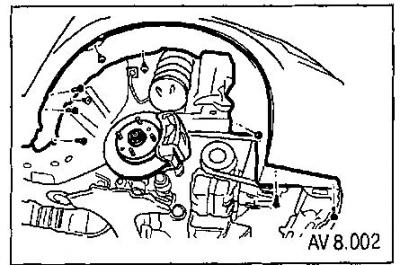

1. Адкруціце шрубы, ніты, гайкі і выміце грязезащитный шчыток з нішы пярэдняга кола;

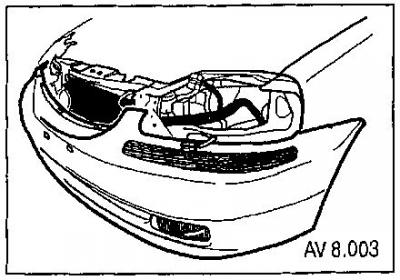

2. Зніміце блок-фары, лямпы паўтаральнікаў паказальнікаў паваротаў і пярэднія противотуманные фары;

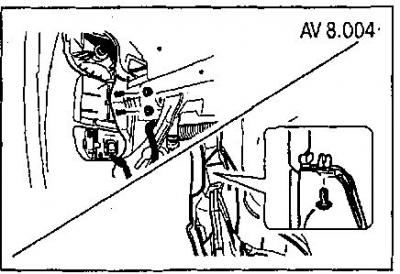

3. Адкруціце шрубы мацавання ніш да лесу;
Зняцце і ўстаноўка пярэдняга бампера
Зняцце

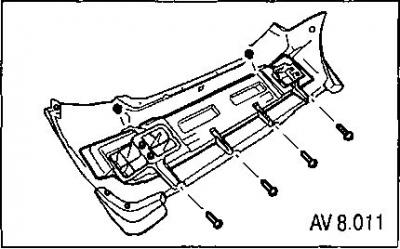

4. Зніміце гайкі з абліцоўвання;
5. Зніміце шрубы пад абліцоўваннем;
6. Зніміце шрубы зверху абліцоўвання;
7. Зніміце абліцоўванне пярэдняга бампера.
Паглынальнік энергіі пярэдняга бампера
8. Пры знятым абліцоўванні пярэдняга бампера адкруціце гайкі мацавання.
9. Зніміце паглынальнік энергіі пярэдняга бампера.
Пры ўсталёўцы зацягніце элементы мацавання наступнымі момантамі:
- гайкі мацавання паглынальніка энергіі пярэдняга бампера - 27 Нм;
- шрубы, балты, гайкі нішы пярэдняга кола і грязезащитного шчытка - 1,5 Нм.
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.

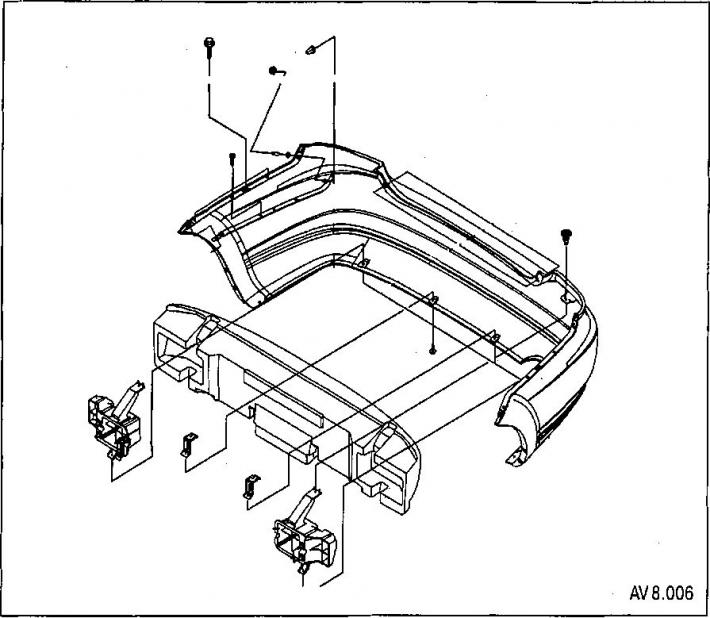

Зняцце і ўстаноўка задняга бампера
Зняцце
1. Зніміце заднія колы
2. Адкруціце шрубы мацавання і зніміце пырскавік.
Адкруціце шрубы мацавання і зніміце грязезащитный шчыток.

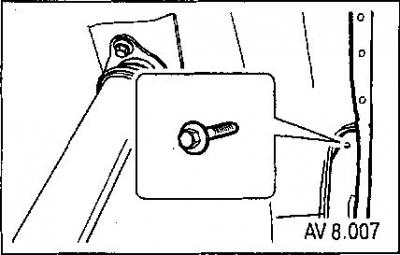

3. Адкруціце шрубы ззаду абліцоўванні бампера.

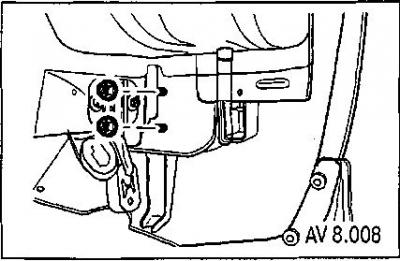

4. Зніміце гайкі ззаду паглынальніка энергіі бампера.
5. Зніміце кутняе задняе аздабленне багажніка.
6. Адкруціце шрубы мацавання абліцоўвання бампера ў багажніку.

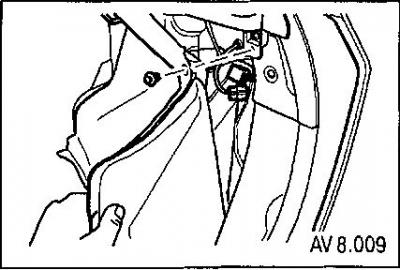

7. Зніміце шрубы і вонкавае аздабленне пад заднімі ліхтарамі.
8. Зніміце шрубы мацавання абліцоўвання пад заднімі ліхтарамі.

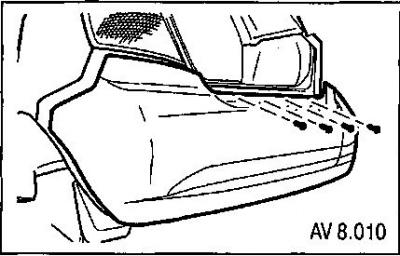

9. Зніміце шрубы задняй верхняй абліцоўвання.
10. Зніміце паглынальнік энергіі.
11. Зніміце абліцоўванне бампера
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.
Пры ўсталёўцы зацягніце элементы мацавання наступнымі момантамі:
- гайкі паглынальніка энергіі задняга бампера - 27 Нм;
- шрубы мацавання абліцоўвання бампера - 10 Нм;
- інты мацавання абліцоўвання багажнага аддзялення - 5,5 Нм;
- шрубы мацавання грязезащитных шчыткоў і пырскавікоў - 1,5 Нм.
Артыкул заснаваны на дадзеных з сайта «CHEVYMAN.RU»
