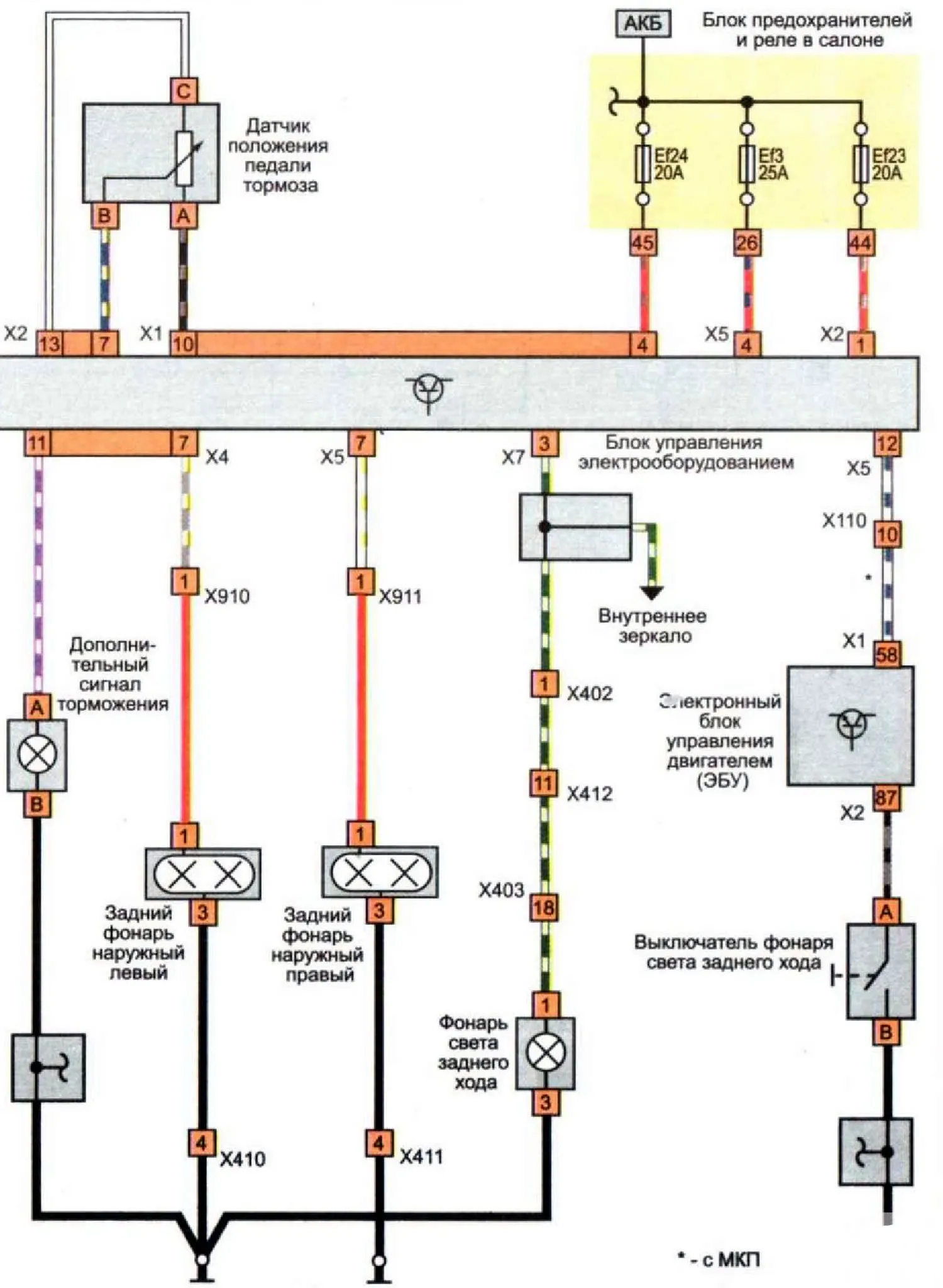

Схема 9. Сигналы торможения фонарь света заднего хода
[Информация взята с официального сайта «CHEVYMAN.RU»]
Сигналы торможения фонарь света заднего хода (Chevrolet Orlando 1)
[Информация взята с официального сайта «CHEVYMAN.RU»]
Статья была проверена: Константин Шевцов
