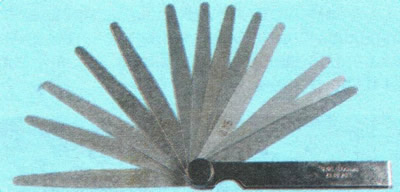

...и набор измерительных щупов.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.
Зазор измеряют щупом на холодном (при температуре +20°С) двигателе между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и торцовой поверхностью толкателя клапана.
Для холодного двигателя номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу - (0,30±0,04) мм.

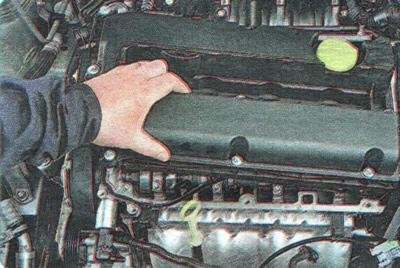

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).

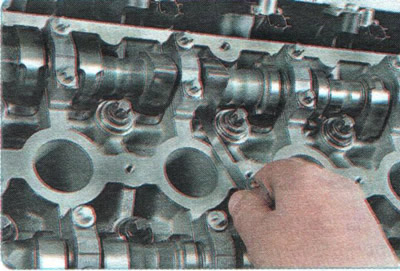

3. Измерьте набором щупов зазоры. Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:
- проверните коленчатый вал на пол-оборота. В этом положении проверьте зазоры на кулачках впускных клапанов 1 -го цилиндра и выпускных клапанов 4-го цилиндра;
- снова проверните коленчатый вал на пол-оборота. В этом положении проверьте зазор на кулачках впускных клапанов 3-го цилиндра и выпускных клапанах 2-го цилиндра;
- проверните коленчатый вал еще на пол-оборота и проверьте зазор на кулачках впускных клапанов 4-го цилиндра и выпускных клапанов 1-го цилиндра.
4. Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Для этого необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений.

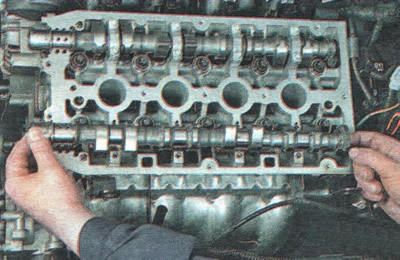

5. Снимите соответствующий распределительный вал (см. «Снятие, дефектовка и установка распределительных валов»).

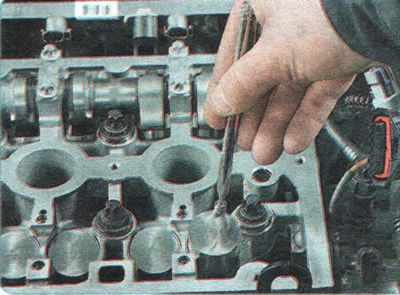

6. Снимите толкатели клапанов.

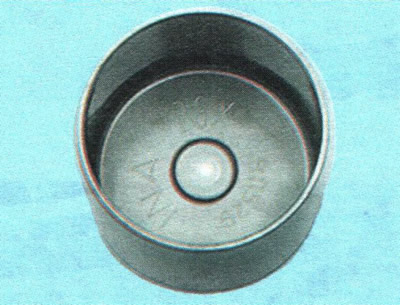

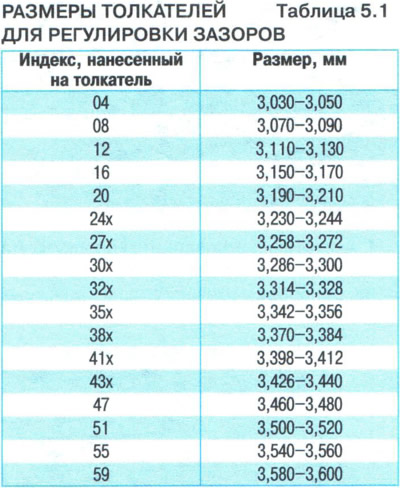

7. На внутреннюю сторону толкателя нанесен индекс, который соответствует определенной толщине дна толкателя (табл. 5.1). Рассчитайте размер регулировочного толкателя N по формуле N = Т + А - S (все размеры в мм), где Т - размер снятого толкателя; А - измеренный зазор в клапане; S - номинальный зазор.
8. Установите толкатели клапанов с рассчитанными по формуле размерами и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
