Процедура снятия
Внимание! С целью предупреждения травм не снимайте радиатор, пока не остыл двигатель и радиатор.
1. Снимите декоративную крышку. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".

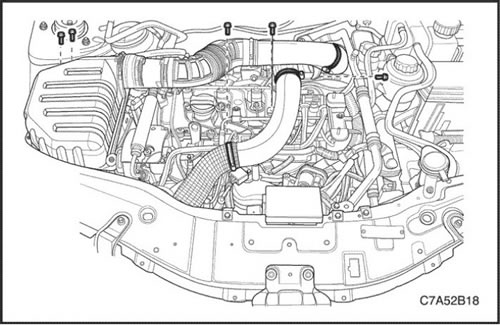

2. Снимите шланги впуска/выпуска охладителя нагнетаемого воздуха. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".
3. Слейте охлаждающую жидкость двигателя. Следуйте пункту «Слив и заправка системы охлаждения» в этом разделе.

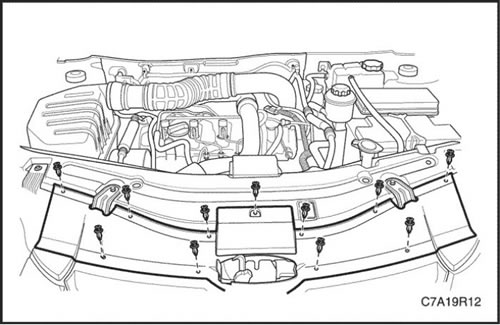

4. Снять верхнюю направляющую решетки радиатора. Следуйте разделу 9R, Передняя часть кузова.
5. Снимите нижний щиток двигателя. Следуйте разделу 9N, Рама и нижняя часть кузова.
6. Разрядите систему кондиционирования воздуха, если имеется. Следуйте разделу 7В, Управление системами отопления, вентиляции и кондиционирования.

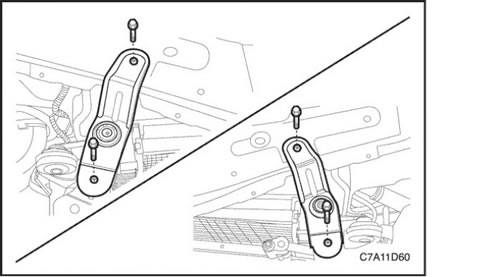

7. Снимите верхний кронштейн радиатора.
8. Отсоедините трубопровод масляного радиатора коробки передач с главной передачей в сборе от автоматической коробки передач с главной передачей в сборе, если имеется. См. Раздел 5A, Автоматическая коробка передач с главной передачей в сборе AISIN 55-51LE.

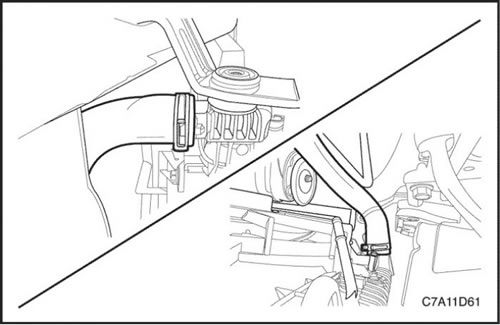

9. Отсоедините от радиатора верхний/нижний шланги радиатора.
10. Снимите трубки впуска/выпуска конденсатора кондиционера с конденсатора кондиционера, если имеется. Следуйте разделу 7В, Управление системами отопления, вентиляции и кондиционирования.

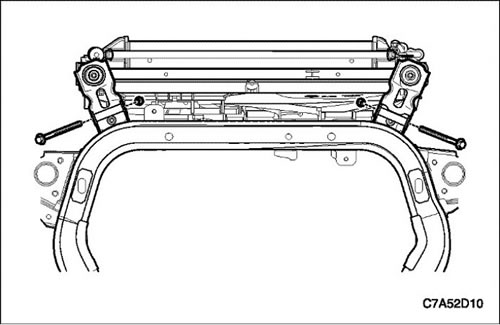

11. Снимите нижний кронштейн радиатора с рамы.
Внимание! Не допускайте повреждения пластин радиатора, чтобы не нарушить работу системы охлаждения.

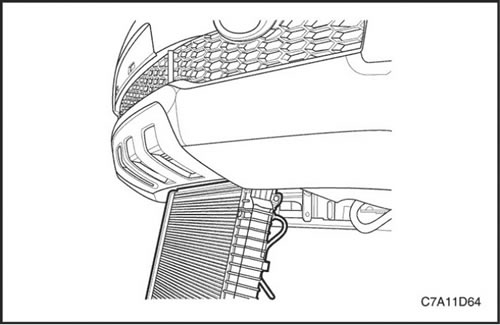

12. Аккуратно снять с автомобиля на пол радиатор и вентиляторный узел.
13. Снимите радиатор в сборе.
14. Снимите масляный радиатор и трубопровод коробки передач с главной передачей в сборе, если имеется.
15. Снимите конденсатор кондиционера.
16. Снимите охладитель нагнетаемого воздуха.
Процедура очистки
Внимание! НИ В КОЕМ случае не распыляйте воду на горячий радиатор. Появляющийся пар может стать причиной травмы.
Примечание: Пластины радиатора служат для необходимой передачи тепла. Не очищайте щеткой пластины. Из-за этого пластины могут повредиться и тепло будет передаваться хуже.
Важно: Удалить насекомых, листья, грязь и прочий налет струей сжатого воздуха со стороны радиатора, обращенной к двигателю В некоторых случаях может понадобиться теплая вода и мягкое моющее средство.
1. Очистить охлаждающие пластины радиатора.
2. Если есть поврежденные охлаждающие пластины, их необходимо выпрямить.
Процедура установки
Внимание! Не допускайте повреждения пластин радиатора, чтобы не нарушить работу системы охлаждения.

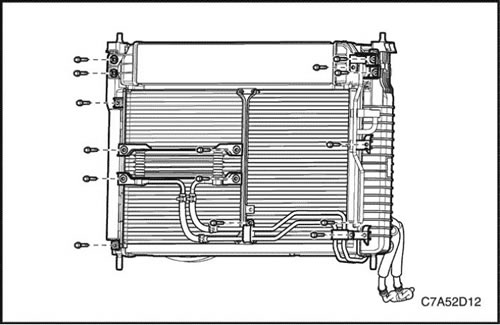

1. Установите охладитель нагнетаемого воздуха.
2. Установите конденсатор кондиционера.
3. Установите масляный радиатор и трубопровод коробки передач с главной передачей в сборе, если имеется.
Затянуть
Затяните стопорные болты охладитель нагнетаемого воздуха до 8,5 Н·м (75,2 фунт-дюйма).
Затяните стопорные болты конденсатор кондиционера до 16 Н·м (11,8 фунт-фута).
Затяните стопорные болты масляного радиатора и трубопровода коробки передач с главной передачей в сборе до 10 Н·м (88,5 фунт-дюйма).
4. Установите радиатор в сборе.
5. Установите нижний кронштейн радиатора на раму.
Затянуть
Затяните болты и гайки нижнего кронштейна радиатора до 50 Н·м (36,9 фунт-фута).

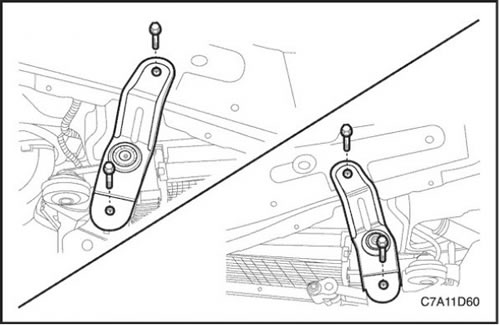

6. Заверните стопорные болты верхнего кронштейна радиатора до 20 Н·м (14,8 фунт-фута).
