Примечание. Перед началом выполнения этой процедуры подождите, пока двигатель полностью охладится.
Разборка
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения (см. главу 1, раздел 29). Если охлаждающая жидкость относительно свежая, сохраните ее для последующего использования.
3. Снимите задний вентилятор (см. раздел 4). На автомобилях с двигателем 3,8 л снимите также воздухозаборник воздушного фильтра (см. главу 4, раздел 8).
4. Чтобы снять радиатор, выполняйте действия, отраженные на серии фотографий, обратите внимание на каждую подпись.

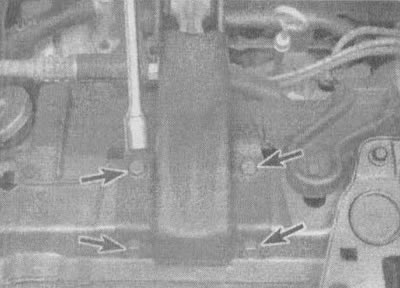

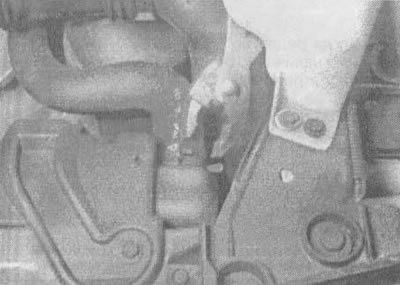

5.4а. Отвернув болты (указаны стрелками), отсоедините кронштейн на опоре радиатора |

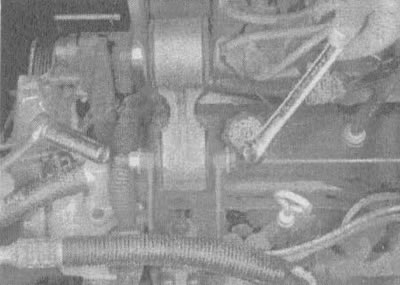

5.4б. Ослабьте затяжку болта, крепящего резиновую втулку, и отверните кронштейн радиатора |
5.4в. Ослабьте зажимы шлангов радиатора и снимите верхний и нижний шланги радиатора. Используйте специальный поддон для пролитой жидкости. Если шланги "прикипели" к патрубкам, ухватитесь за шланг рядом с торцом плоскогубцами и покрутите, чтобы сорвать уплотнение, однако проявляйте осторожность, чтобы не деформировать патрубок радиатора |

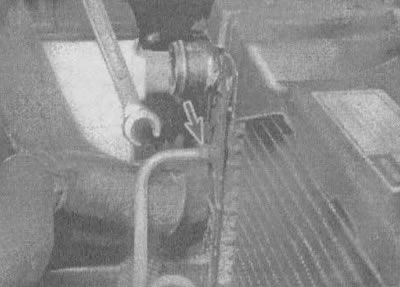

5.4г. Пользуясь специальным гаечным ключом (если имеется), отсоедините трубопроводы (один из них указан стрелкой) с верхнего... |

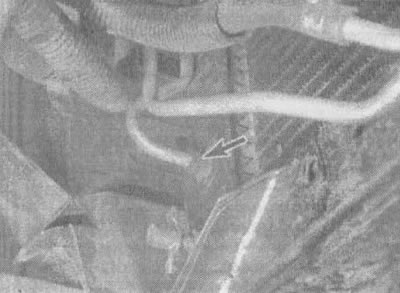

5.4д. ...и нижнего углов радиатора (заткните отверстия, чтобы предотвратить чрезмерное расплескивание жидкости и загрязнение) |

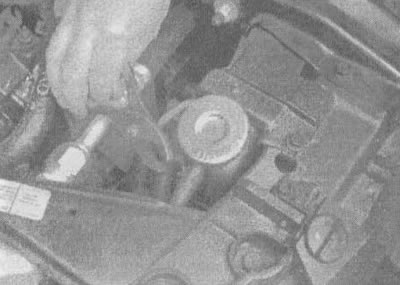

5.4е. Отсоедините шланг расширительного бачка от горловины радиатора |

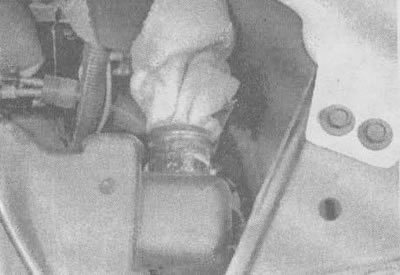

5.4ж. Заткните или закройте крышками трубопроводы и патрубки для предотвращения выливания охлаждающей или гидравлической жидкости при снятии радиатора |

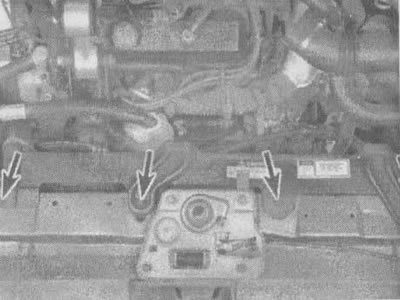

5.4з. Отверните болты с панелей крепления радиатора (указаны стрелками),... |

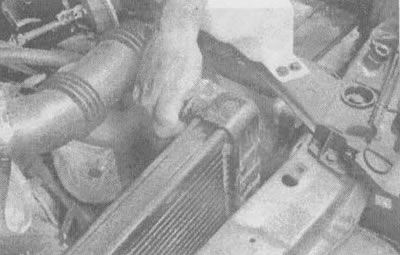

5.4и. ...затем снимите панель крепления и осторожно поднимите радиатор вверх. Следите за тем, чтобы не пролить охлаждающую жидкость на автомобиль и не поцарапать лакокрасочную поверхность. Будьте осторожны и не сместите либо не ослабьте нижние подушки
5. Когда радиатор будет снят, его можно проверить на наличие утечек и повреждений. Если он нуждается в ремонте, пусть эту работу выполнят в специальной мастерской по ремонту радиаторов или в мастерской технического обслуживания, т.к. для этого необходимы специальные приспособления.
6. Грязь и налипшие остатки насекомых с радиатора можно удалить с помощью сжатого воздуха или мягкой щеткой. При выполнении этой процедуры не погните ребра радиатора.
7. Проверьте, не истерлись ли крепления радиатора, и при установке радиатора убедитесь в том, что в крепления ничего не попало.
Установка
8. Сборка производится в обратном порядке.
9. После установки заполните систему охлаждения (см. раздел 2 и главу 1, раздел 4). Не забудьте удалить воздух из системы (глава 1, раздел 29).
10. Запустите двигатель и посмотрите, нет ли утечек. Дайте двигателю прогреться до нормальной рабочей температуры, на что будет указывать нагревание верхнего шланга радиатора (он станет горячим). Перепроверьте уровень охлаждающей жидкости и при необходимости долейте.
11. Проверьте и при необходимости долейте гидравлическую жидкость в коробку передач (см. главу 1, раздел 6).
