Передний вентилятор
41. Отсоедините провод от отрицательного вывода аккумулятора.
42. Снимите воздушный фильтр (см. главу 4, раздел 8).
43. Чтобы снять передний вентилятор, действуйте в соответствии с указанной на иллюстрациях последовательностью, изучив все сопроводительные надписи (см. иллюстрации). При необходимости приступайте к выполнению пункта 47, чтобы заменить электродвигатель. Установка производится в обратном порядке.

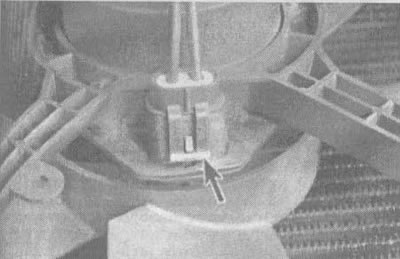

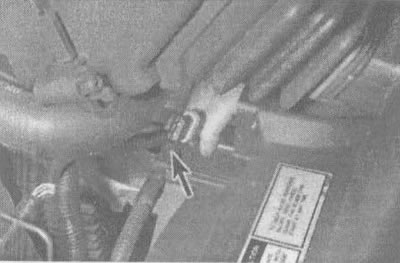

4.43а. Отсоедините электрический разъем, вставив небольшую отвертку под разъем (указан стрелкой) и освободив его. Разъем располагается ниже электродвигателя вентилятора на двигателе 3,1 л... |

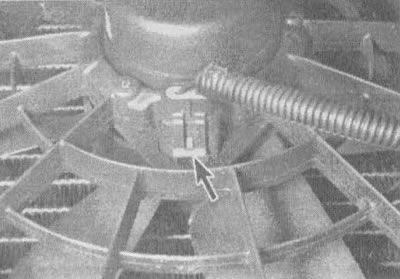

4.43б. ...и слева от вентилятора на двигателе 3,8 л (разъем указан стрелкой) |

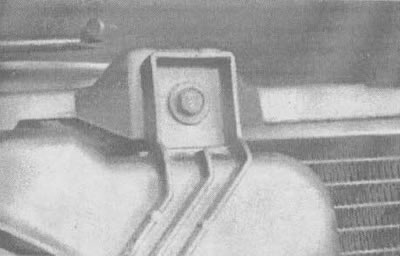

4.43в. Отверните болты, расположенные в верхних углах... |

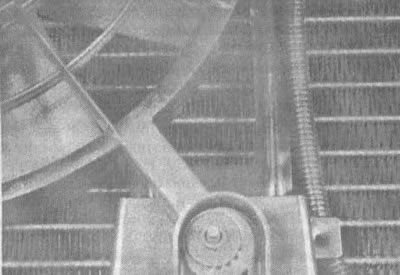

4.43г. ...и нижних углах вентилятора, затем осторожно вытащите его |
Задний вентилятор
44. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
45. Выполняйте разборку в соответствии с порядком, указанным на серии фотографий. Не забывайте изучать все подписи. Если необходимо заменить электродвигатель вентилятора, выполняйте операции, начиная с пункта 47.

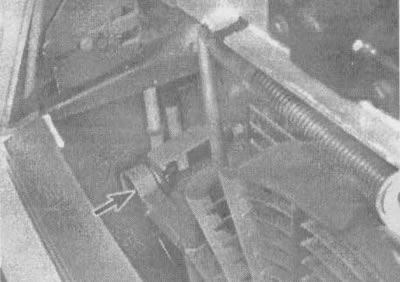

4.45а. Электрический разъем заднего вентилятора располагается под электродвигателем вентилятора (вид снизу). Отсоедините его, отжав усико разъема (указано стрелкой) |

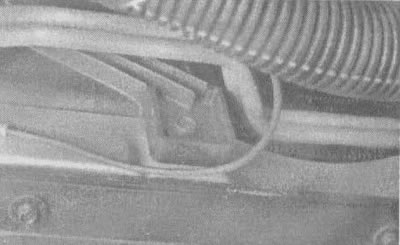

4.45б. Снимите нижний... |

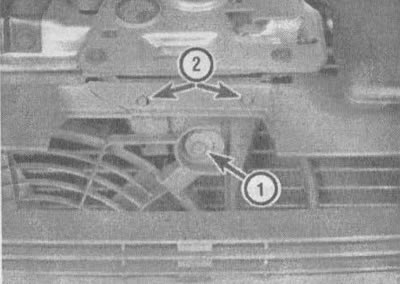

4.45в. ...и верхний болты крепления вентилятора; для облегчения доступа к среднему болту отверните болты крышки вентилятора, потяните крышку вперед и вытащите,... 1 - болт вентилятора, 2 - болты крышки вентилятора |
4.45г. ...затем отверните средний болт и выньте вентилятор |
46. Установка производится в обратном порядке.
