Особенности устройства системы отопления (Chevrolet Aveo T300)

Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).

---

На автомобиле установлен отопитель салона жидкостного типа.

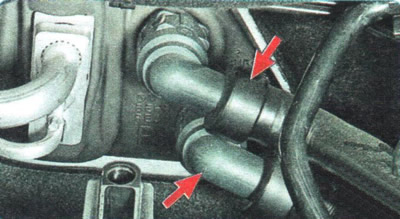

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

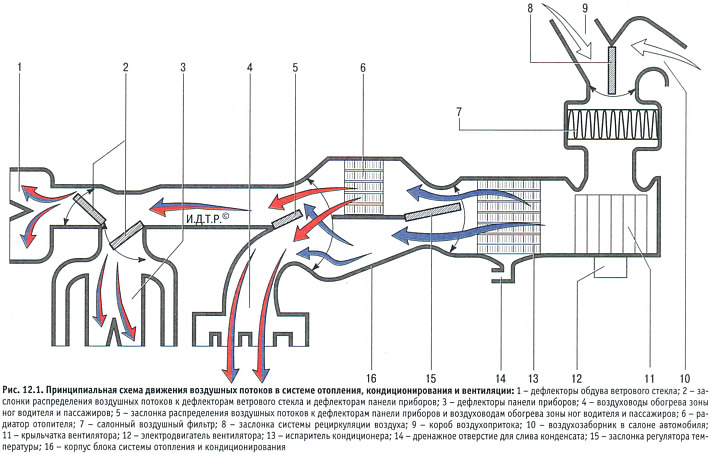

Основные узлы отопителя (рис. 12.1):

• теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
• вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;
• заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
• заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
