Процедура снятия
1. Отсоедините отрицательный кабель аккумулятора.
2. Снимите переднюю выхлопную трубу. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L.
3. Снять вспомогательный каталитический нейтрализатор. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L.
4. Выпускной коллектор ряда цилиндров 1: снять раздаточную коробку. См. Часть 5D. "Раздаточная коробка".
5. Выпускной коллектор ряда цилиндров 1: снять заднюю подвеску коробки передач с главной передачей в сборе. См. «Задняя подвеска коробки передач с главной передачей в сборе» в этом разделе.
6. Отсоединить разъём верхнего датчика кислорода.

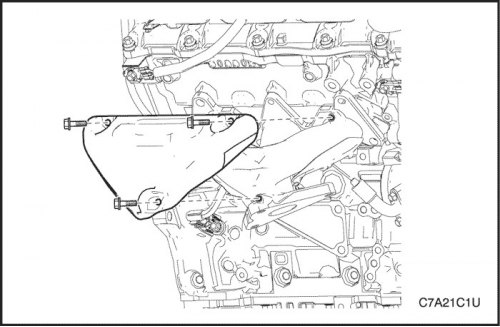

7. Снять три болта (1) крепления наружного теплоизоляционного щитка (2) к выпускному коллектору.

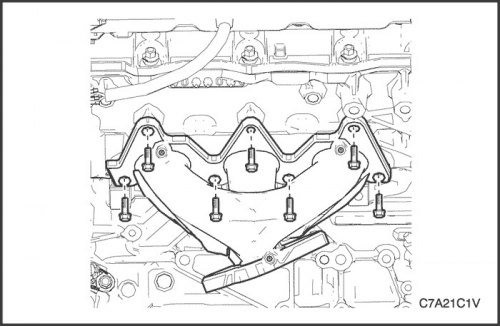

8. Постепенно ослабить семь болтов крепления выпускного коллектора, переходя от центра к периферийным болтам, а затем снять болты.
9. Снять и отправить в отходы прокладку между выпускным коллектором и головкой цилиндров.
10. Снять три болта крепления внутреннего теплоизоляционного щитка к выпускному коллектору, если это требуется.
Очистить
1. Тщательно очистить выпускной коллектор, пользуясь каким-либо из обычных чистящих растворителей, не вызывающих коррозии, и щеткой с мягкой щетиной.
2. Просушить выпускной коллектор сжатым воздухом.
Осмотр
1. Осмотреть выпускной коллектор (1), проверяя на следующие неисправности:
- Повреждение резьбовых отверстий, предназначенных для крепления теплоизоляционных щитков.
- Повреждение отверстий, предназначенных для крепления выпускного коллектора.
- Повреждение резьб крепления выпускного коллектора к шпилькам фланца выпускной трубы.
- Повреждение поверхностей, уплотняемых прокладками.

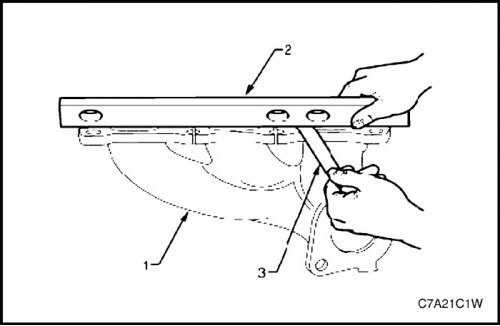

- Пользуясь линейкой (2) и щупами (3), проверить поверхность стыка выпускного коллектора с головкой цилиндров на деформацию, которая не должна превышать 0,25 мм.
Примечание: Если плоскостность поверхности отличается от требуемой, то выпускной коллектор деформирован и должен быть заменен.
Процедура установки
1. Установить внутренний теплоизоляционный щиток выпускного коллектора, если это требуется.
Затянуть
Затянуть болты внутреннего теплоизоляционного щитка выпускного коллектора моментом 10 Н·м (89 lb-ft).
2. Поместить новую прокладку выпускного коллектора на коллектор.
3. Смазать резьбу болтов крепления выпускного коллектора герметиком для резьбовых соединений Loctite 272 (или эквивалентным).
Примечание: Затягивая болты крепления выпускного коллектора к головке цилиндров, начать с центральных болтов, а затем поочередно переходить к болтам, расположенным на противоположных сторонах.
4. Установить на место выпускной коллектор и крепежные болты.
Затянуть
Затянуть болты крепления выпускного коллектора к головке цилиндров моментом 20 Н·м (15 lb-ft).
5. Установите теплоизоляционный щиток выпускного коллектора.
Затянуть
Затянуть болты наружного теплоизоляционного щитка выпускного коллектора моментом 10 Н·м (89 lb-ft).
6. Установить ранее снятые наружные детали.
