Компоненты цепи привода распределительных валов (Chevrolet Captiva 1)

Внимание! Установка фаз газораспределения требуется во всех случаях, когда была затронута система привода распределительных валов и оказалась нарушенной требуемая взаимосвязь между какой-либо цепью и звездочкой. Даже в том случае, если это относится только к одной звездочке, при многократных вращениях коленчатого вала не будут воспроизводиться условия, в которых возможно поддержание правильных фаз газораспределения. Для установки фаз газораспределения, если это потребуется, необходимо следовать инструкциям по установке цепи вторичного привода распределительных валов ряда цилиндров 2.

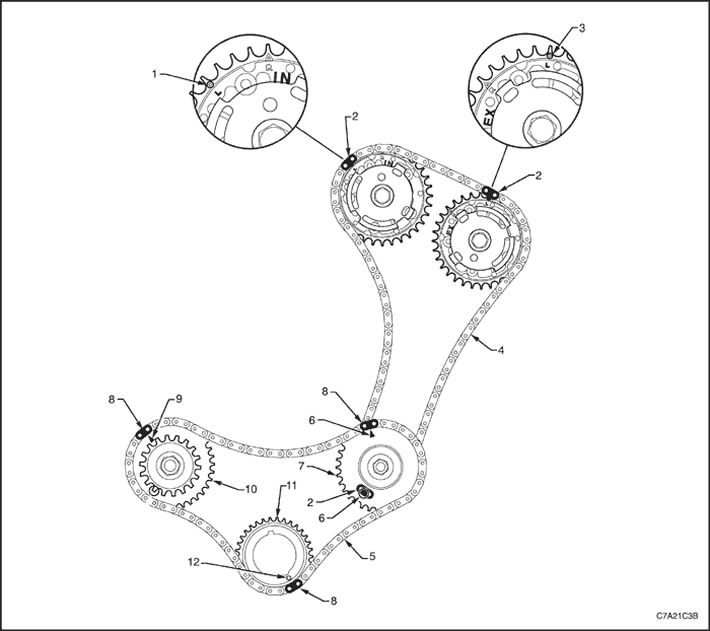

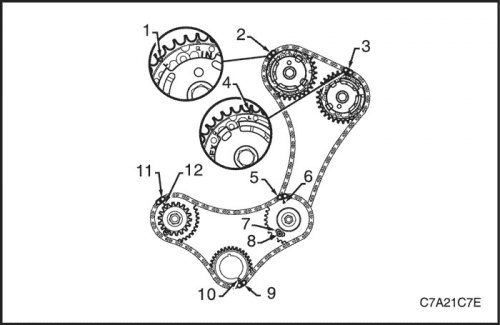

Установка цепей первичного привода и вторичного привода распределительных валов ряда цилиндров 2

1. Установочная метка привода регулирования фаз газораспределения впускного распределительного вала, ряд 2

2. Блестящее звено цепи вторичного привода распределительных валов, ряд 2



3. Установочная метка привода регулирования фаз газораспределения выпускного распределительного вала, ряд 2

4. Цепь вторичного привода распределительных валов, ряд 2

5. Цепь первичного привода распределительных валов

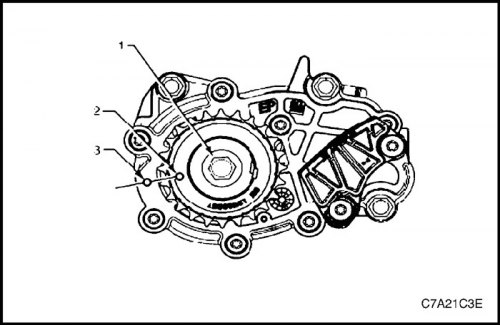

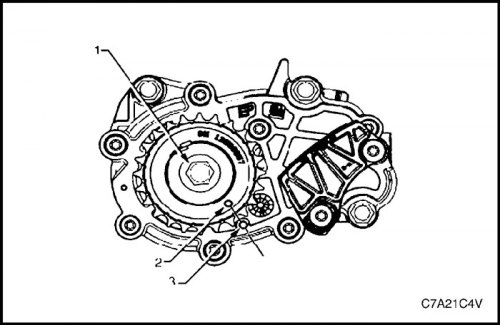

6. Установочная метка звездочки промежуточного вала привода распределительных валов, ряд 2

7. Звездочка промежуточного вала привода распределительных валов, ряд 2

8. Блестящее звено цепи первичного привода распределительных валов

9. Установочная метка звездочки промежуточного вала привода распределительных валов, ряд 2

10. Звездочка промежуточного вала привода распределительных валов, ряд 1

11. Звездочка коленчатого вала

12. Метка установки фаз газораспределения звездочки коленчатого вала

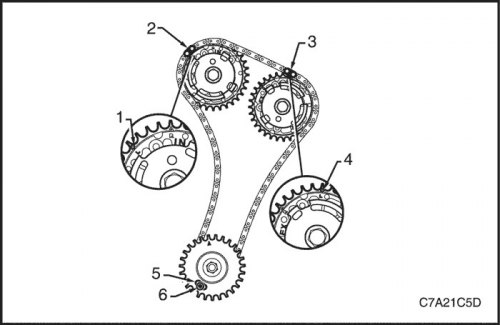

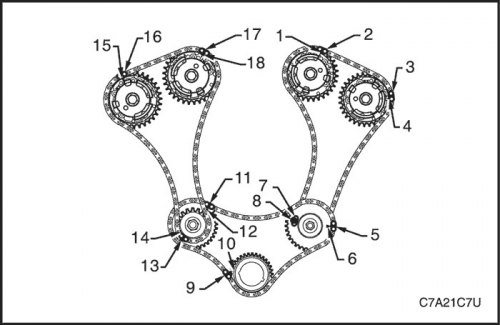

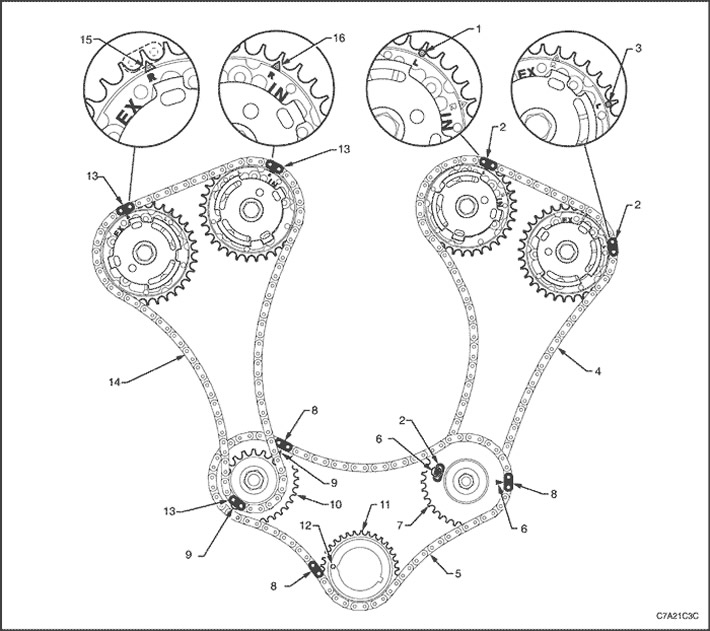

Установка цепи вторичного привода распределительных валов ряда цилиндров 1

1. Установочная метка привода регулирования фаз газораспределения впускного распределительного вала, ряд 2

2. Блестящее звено цепи вторичного привода распределительных валов, ряд 2

3. Установочная метка привода регулирования фаз газораспределения выпускного распределительного вала, ряд 2

4. Цепь вторичного привода распределительных валов, ряд 2



5. Цепь первичного привода распределительных валов

6. Установочная метка звездочки промежуточного вала привода распределительных валов, ряд 2

7. Звездочка первичного привода промежуточного вала привода распределительных валов, ряд 2

8. Блестящее звено цепи первичного привода распределительных валов

9. Установочная метка звездочки промежуточного вала привода распределительных валов, ряд 2

10. Звездочка промежуточного вала привода распределительных валов, ряд 1

11. Звездочка коленчатого вала

12. Метка установки фаз газораспределения звездочки коленчатого вала

13. Блестящее звено цепи вторичного привода распределительных валов, ряд 1

14. Промежуточная цепь привода распределительных валов, ряд 1

15. Установочная метка привода регулирования фаз газораспределения выпускного распределительного вала, ряд 1

16. Установочная метка привода регулирования фаз газораспределения впускного распределительного вала, ряд 1

Процедура снятия

Цепь вторичного привода распределительных валов ряда цилиндров 1

Внимание! Сняв верхний впускной коллектор и свечи зажигания, необходимо закупорить все отверстия, чтобы исключить попадание внутрь грязи и посторонних веществ.

1. Снять переднюю крышку двигателя в сборе. См. «Передняя крышка в сборе» в этом разделе.

2. Извлечь свечи зажигания, чтобы облегчить проворачивание коленчатого вала или двигателя.

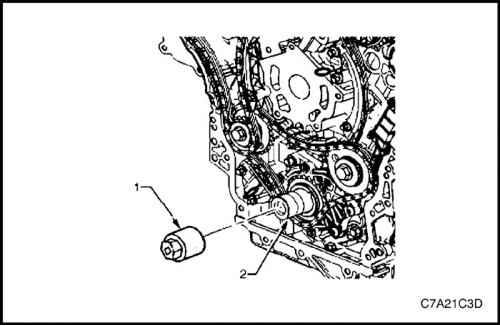

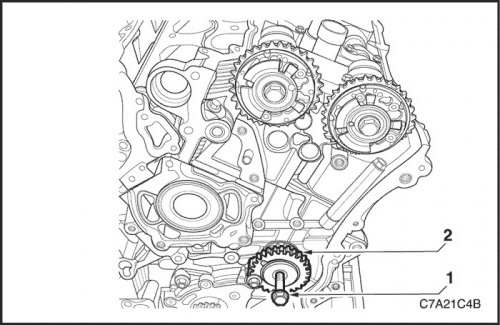

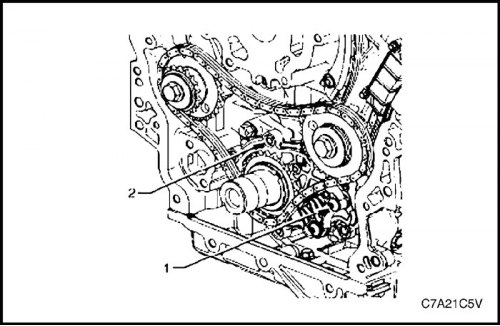

3. Установить на коленчатый вал (2) приспособление EN-46111 (1).



4. С помощью приспособления EN-46111 (1) повернуть коленчатый вал по часовой стрелке так, чтобы совместить установочную метку (2) на звездочке коленчатого вала с меткой (3) на корпусе масляного насоса.

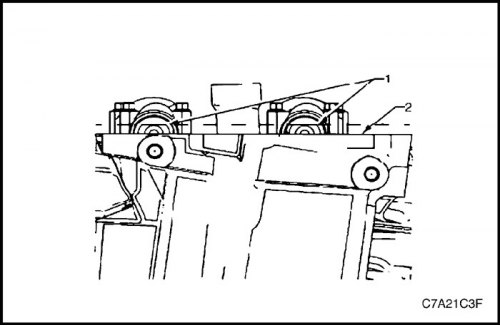

5. После совмещения меток проверить, параллельны ли лыски (1) распределительных валов на заднем конце головки цилиндров ряда 1 поверхности стыка (2) с крышкой головки цилиндров.

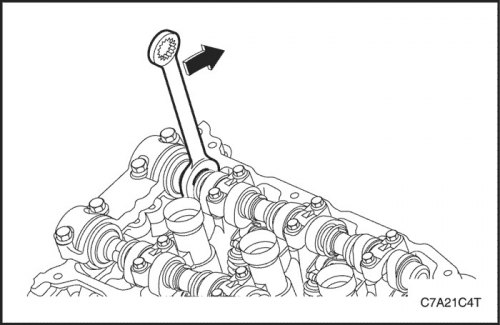

6. Если лыски распределительных валов расположены не так, как показано, то следует повернуть коленчатый вал на 360°.

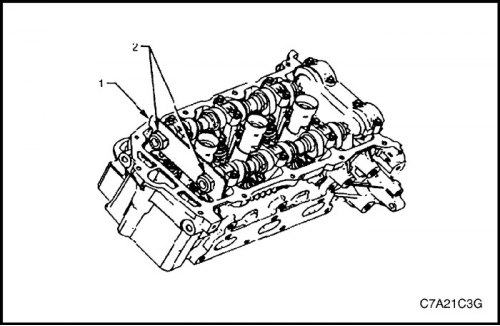

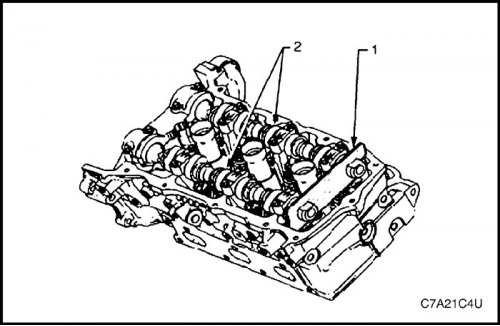

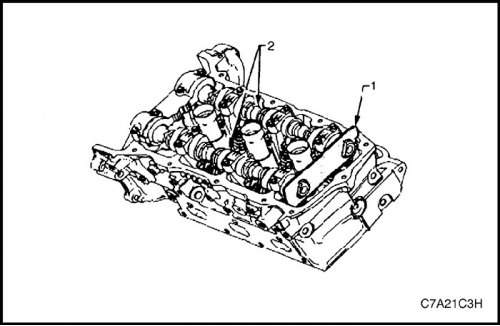

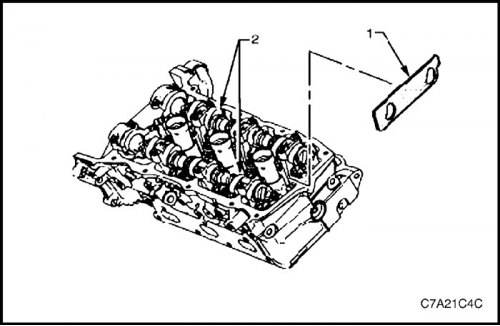

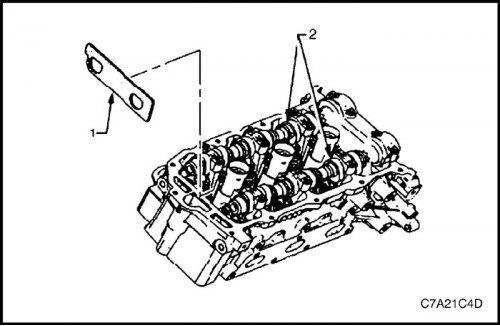

7. Установить приспособление EN 46105-1 (1) на задние концы распределительных валов (2) ряда цилиндров 1.



8. Установить приспособление EN 46105-2 (1) на задние концы распределительных валов (2) ряда цилиндров 2.

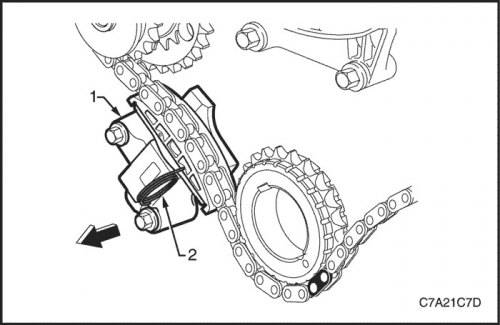

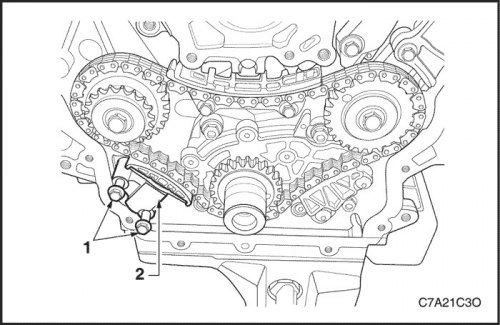

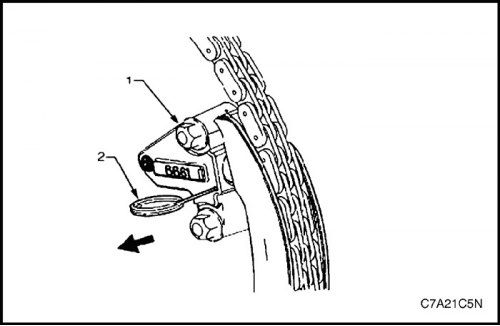

9. Снять болты (1) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1 и снять натяжитель (2).

Примечание: При извлечении болтов натяжителя необходима осторожность. Плунжер натяжителя может спружинить и выскочить во время снятия натяжителя.

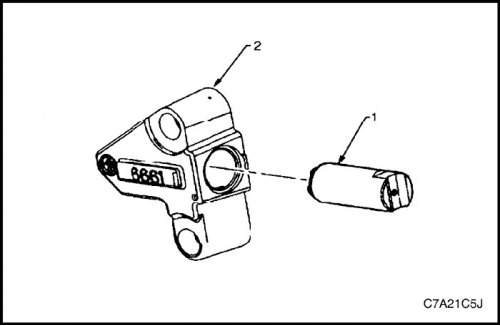

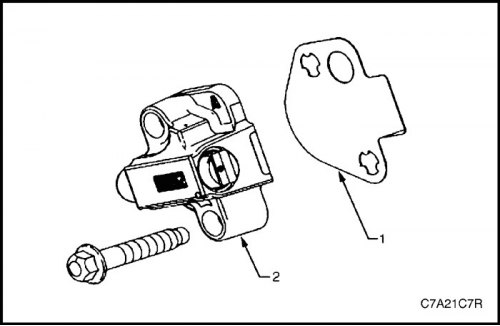

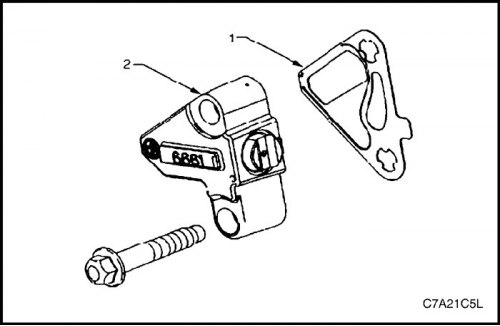

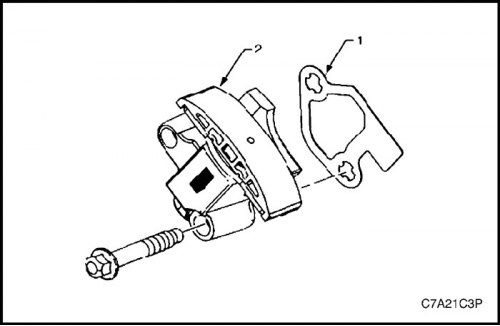

10. Снять прокладку (1) с натяжителя (2) и отправить ее в отходы.

11. Осмотреть на головке цилиндров ряда 1 поверхность, предназначенную для установки натяжителя, проверяя, нет ли на ней задиров, которые могут сказаться на уплотнении новой прокладки натяжителя.

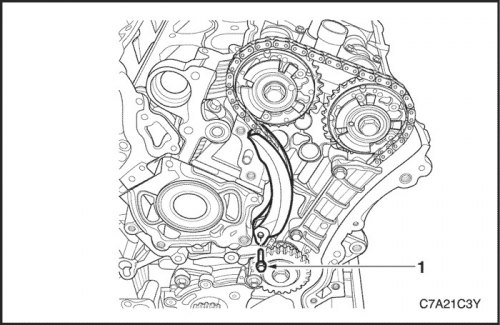

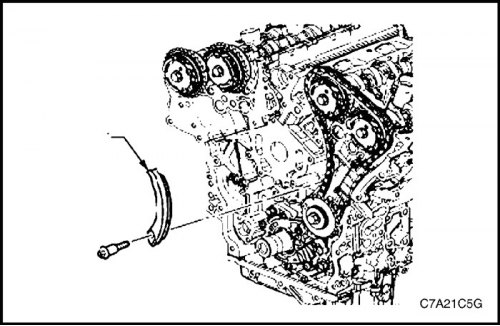

12. Снять болт (1) башмака цепи вторичного привода распределительных валов ряда цилиндров 1.

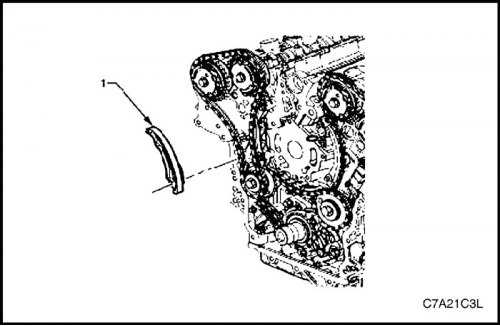

13. Снять башмак (1) цепи вторичного привода распределительных валов ряда цилиндров 1.

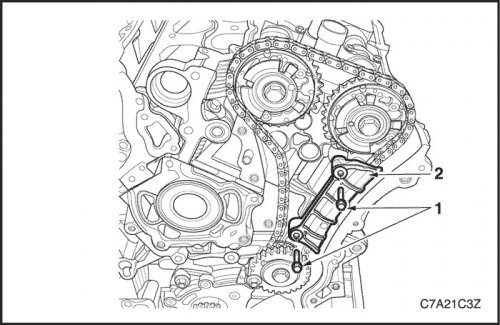

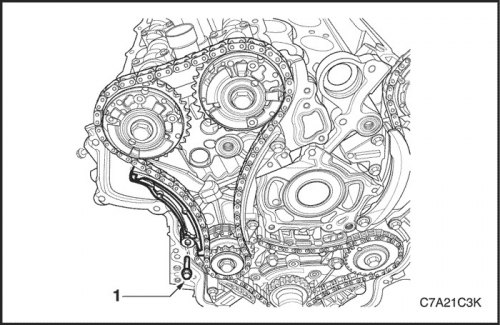

14. Снять два болта (1) направляющей цепи вторичного привода распределительных валов ряда цилиндров 1 и снять направляющую (2).

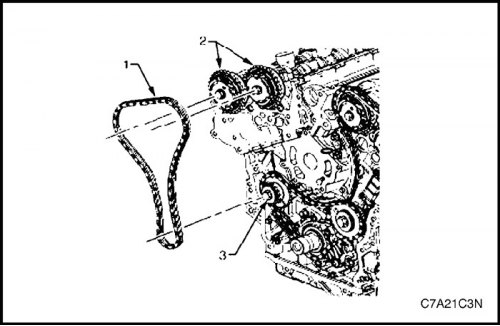

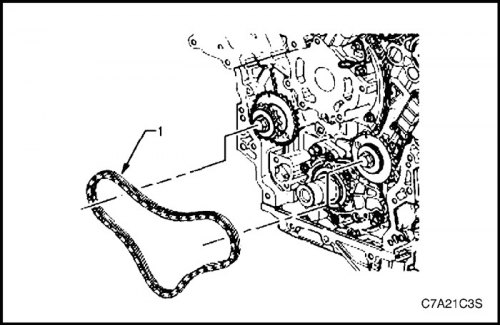

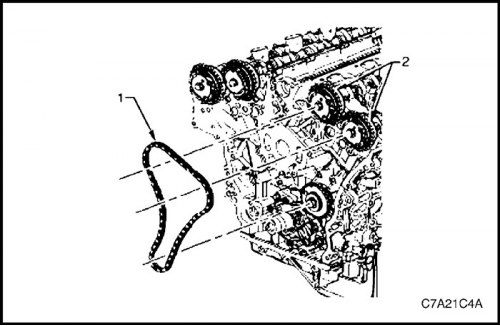

15. Снять цепь (1) вторичного привода распределительных валов ряда цилиндров 1 с приводов (2) регулирования фаз газораспределения и со звездочки (3) промежуточного вала привода распределительных валов.

Цепь первичного привода распределительных валов

1. Снять цепь вторичного привода распределительных валов ряда цилиндров 1. См. «Компоненты цепи привода распределительных валов» в этом разделе.

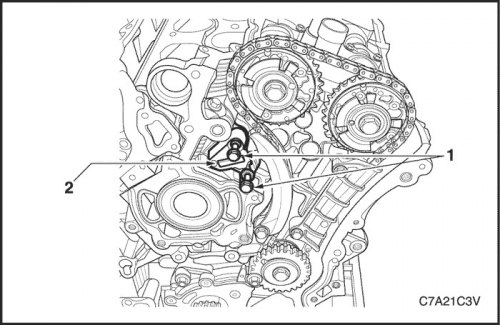

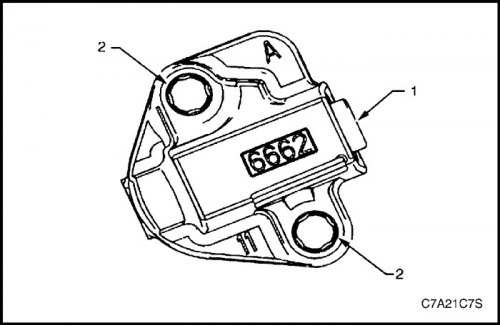

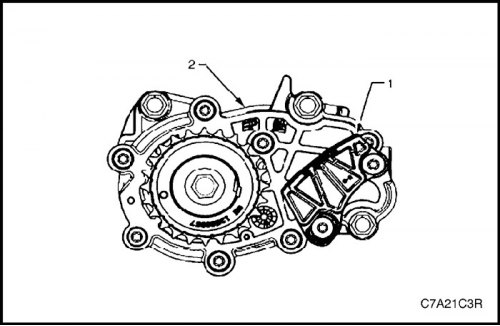

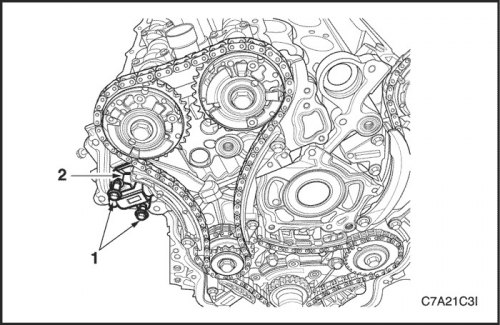

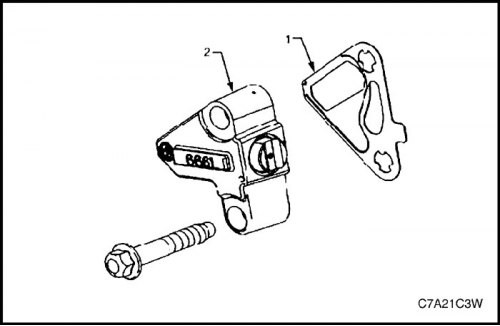

2. Снять два болта (1) натяжителя цепи первичного привода распределительных валов и снять натяжитель (2).

Примечание: При извлечении болтов натяжителя необходима осторожность. Плунжер натяжителя может спружинить и выскочить во время снятия натяжителя.

3. Снять прокладку (1) с натяжителя (2) и отправить ее в отходы.

4. Осмотреть на блоке цилиндров поверхность, предназначенную для установки натяжителя цепи первичного привода распределительных валов, проверяя, нет ли на ней задиров, которые могут сказаться на уплотнении новой прокладки натяжителя.

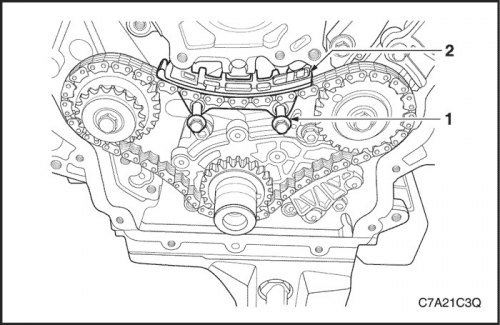

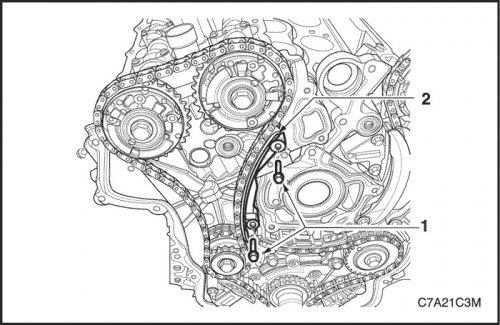

5. Снять два болта (1) верхней направляющей цепи первичного привода распределительных валов и снять направляющую (2).

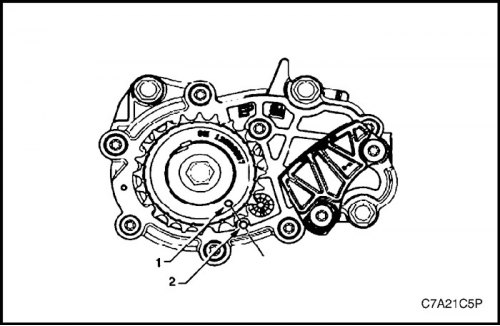

Примечание: Не снимать нижнюю направляющую (1) цепи первичного привода распределительных валов. Нижняя направляющая не предназначена для отдельного обслуживания. Если необходима замена нижней направляющей цепи первичного привода распределительных валов, то следует заменить масляный насос (2) в сборе.

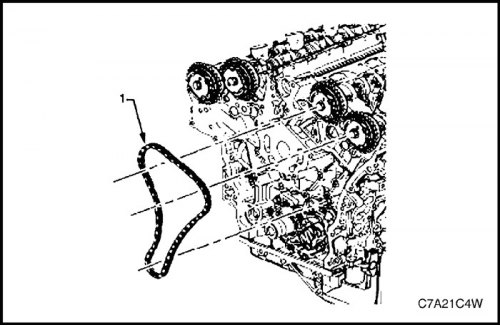

6. Снять цепь (1) первичного привода распределительных валов.

Примечание: Чтобы облегчить снятие, следует перед снятием цепи со звездочек промежуточных приводных валов снять ее со звездочки коленчатого вала.

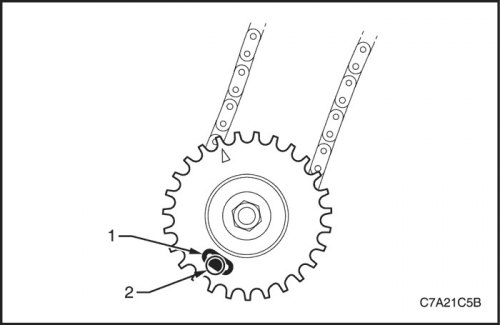

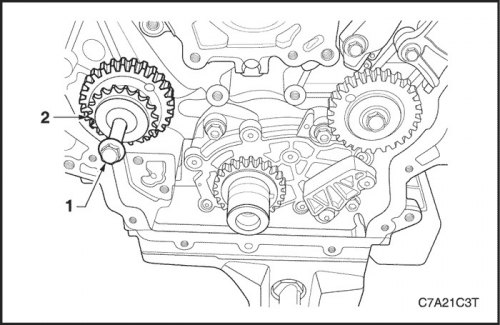

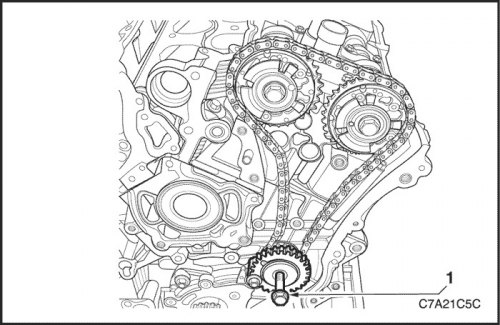

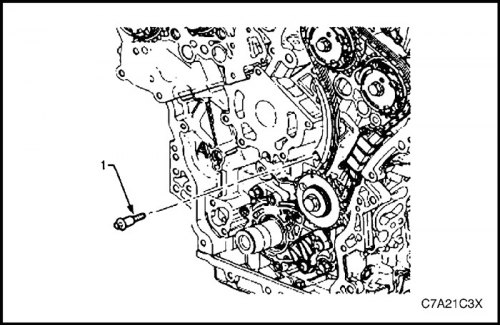

7. Если потребуется, снять болт (1) звездочки промежуточного вала привода распределительных валов ряда цилиндров 1, а затем снять звездочку (2).

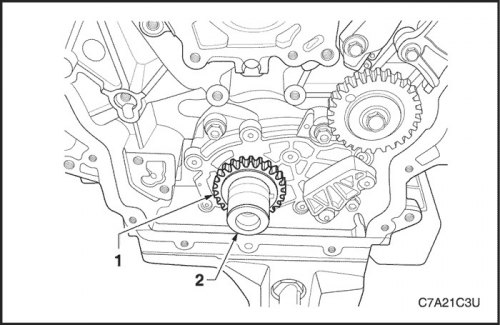

8. Если потребуется, снять звездочку (1) с коленчатого вала (2).

Цепь вторичного привода распределительных валов ряда цилиндров 2

1. Снять цепь первичного привода распределительных валов. См. «Компоненты цепи привода распределительных валов» в этом разделе.

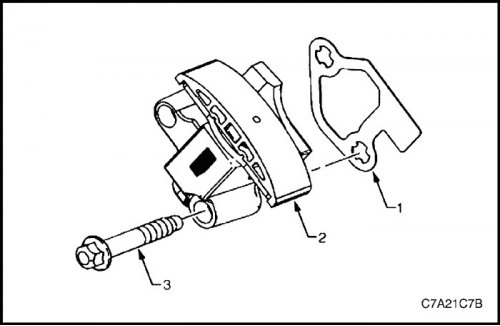

2. Снять два болта (1) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2 и снять натяжитель (2).

Примечание: При извлечении болтов натяжителя необходима осторожность. Плунжер натяжителя может спружинить и выскочить во время снятия натяжителя.

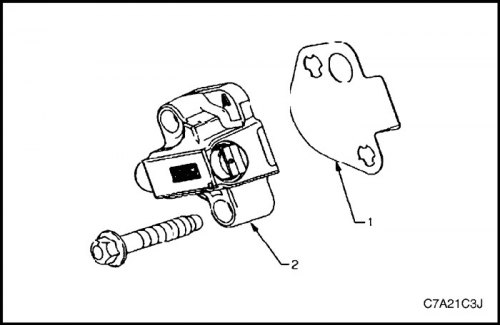

3. Снять прокладку (1) с натяжителя (2) и отправить ее в отходы.

4. Осмотреть на головке цилиндров ряда 2 поверхность, предназначенную для установки натяжителя, проверяя, нет ли на ней задиров или других дефектов, которые могут сказаться на уплотнении новой прокладки натяжителя.



5. Снять болт (1) башмака цепи вторичного привода распределительных валов ряда цилиндров 2.

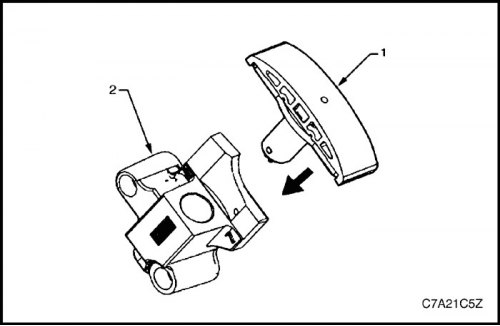

6. Снять башмак (1) цепи вторичного привода распределительных валов ряда цилиндров 2.

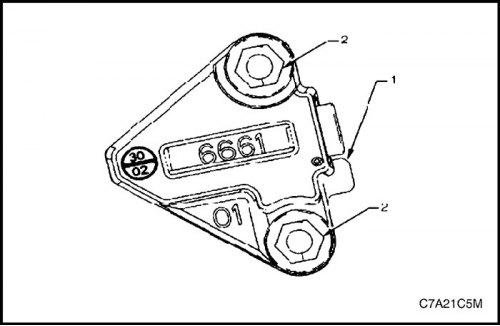

7. Снять болт (1) направляющей цепи вторичного привода распределительных валов ряда цилиндров 2 и снять направляющую (2).



8. Снять цепь (1) вторичного привода распределительных валов ряда цилиндров 2 с приводов (2) регулирования фаз газораспределения и со звездочки промежуточного вала привода распределительных валов.



9. Если потребуется, снять болт (1) звездочки промежуточного вала привода распределительных валов ряда цилиндров 2, а затем снять звездочку (2).



10. Снять приспособление EN 46105-2 (1) с распределительных валов (2) ряда цилиндров 2.



11. Снять приспособление EN 46105-1 (1) с распределительных валов (2) ряда цилиндров 1.

Очистить, чистый

1. Очистить все перечисленные ниже компоненты с помощью подходящего растворителя:

• звездочка коленчатого вала,
• цепь первичного привода распределительных валов,
• направляющая цепи первичного привода распределительных валов,
• натяжитель цепи первичного привода распределительных валов,
• цепи вторичного привода распределительных валов,
• башмаки цепей вторичного привода распределительных валов,
• направляющие цепей вторичного привода распределительных валов,
• натяжители цепей вторичного привода распределительных валов и
• болты.

2. Просушить все компоненты сжатым воздухом.

Осмотр

Цепи привода распределительных валов

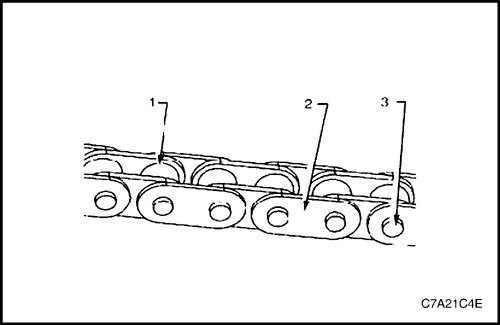

1. Осмотреть цепи первичного и (или) вторичного привода распределительных валов, проверяя, нет ли следующих неисправностей:

• заедание или износ роликов (1),
• слабо скрепленные пластины (2), и
• слабо держащиеся оси (3).

2. Заменить поврежденную цепь привода распределительных валов, если это потребуется.

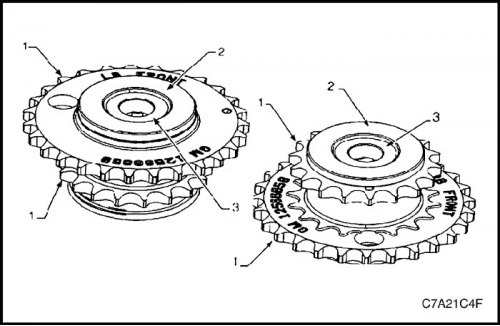

Звездочки промежуточных валов привода распределительных валов

1. Осмотреть звездочки промежуточных валов привода распределительных валов, проверяя, нет ли следующих неисправностей:

• Повреждение звездочки первичного или вторичного привода (1).
• Повреждение подшипника (2) ступицы. Проверить, свободно ли вращается подшипник. Если при вращении подшипника появляются раскачивание, шум или неравномерность вращения, то следует заменить промежуточную звездочку.
• Повреждение посадочной / уплотняемой поверхности для головки болта (3).
• Повреждение уплотняемой поверхности контакта ступицы подшипника с блоком цилиндров.
• Осмотреть узлы приводов регулирования фаз газораспределения. См. «Привод регулирования фаз газораспределения в сборе» в этом разделе.

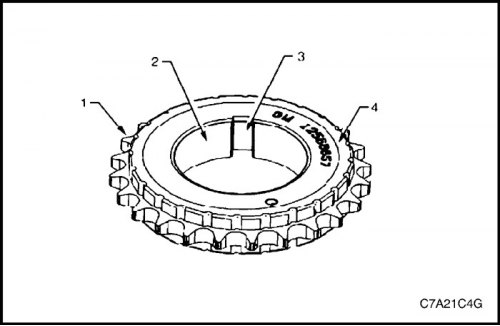

Звездочки коленчатого вала

1. Осмотреть звездочку коленчатого вала, проверяя, нет ли следующих неисправностей:

• повреждение звездочки (1),
• повреждение отверстия (2),
• повреждение шпоночной канавки (3),
• повреждение материала опорной поверхности (4).

2. Заменить поврежденную звездочку, если это потребуется.



Верхняя направляющая цепи первичного привода распределительных валов

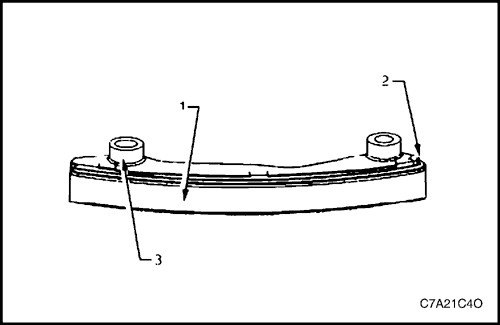

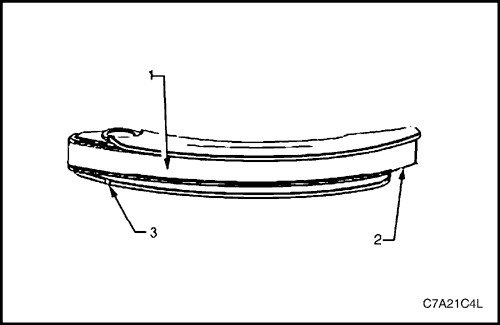

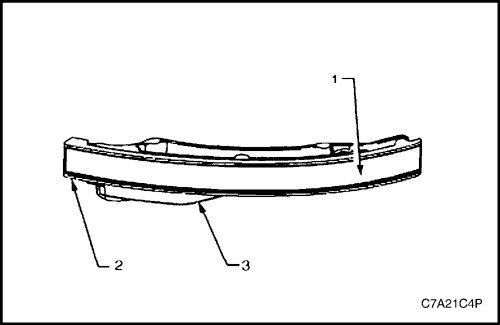

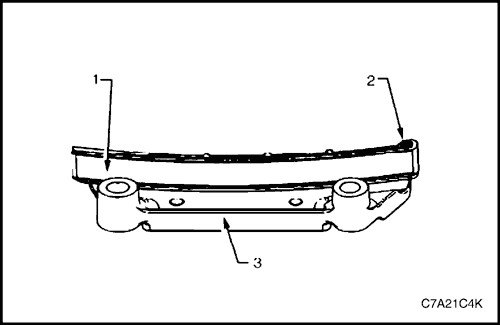

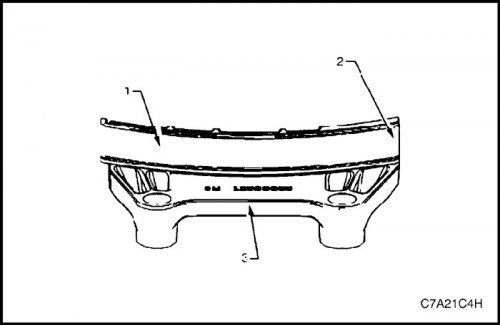

1. Осмотреть верхнюю направляющую цепи первичного привода распределительных валов, проверяя, нет ли следующих неисправностей:

• износ направляющей поверхности (1),
• трещина или излом направляющей поверхности (2),
• трещина или повреждение основания направляющей (3).

2. Заменить поврежденную направляющую, если это потребуется.



Нижняя направляющая цепи первичного привода распределительных валов

1. Осмотреть верхнюю направляющую цепи первичного привода распределительных валов, проверяя, нет ли следующих неисправностей:

• износ направляющей поверхности (1),
• трещина или излом направляющей поверхности (2),
• трещина или повреждение основания направляющей (3).

Примечание: Нижняя направляющая цепи первичного привода распределительных валов не обслуживается отдельно и является составной частью узла масляного насоса.

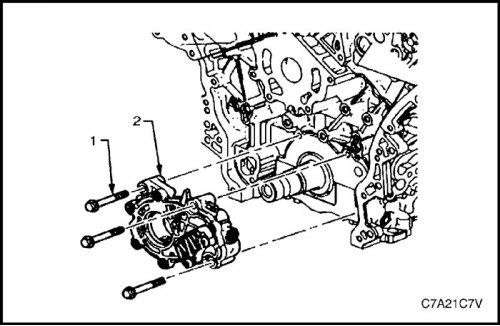

2. Замена нижней направляющей цепи первичного привода распределительных валов выполняется путем замены масляного насоса. См. «Масляный насос в сборе» в данном разделе.



Натяжитель цепи первичного привода распределительных валов

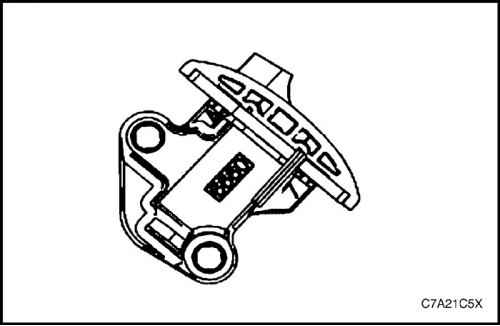

1. Осмотреть натяжитель цепи первичного привода распределительных валов, проверяя, не изношена ли поверхность башмака (1).

2. Осмотреть натяжитель, проверяя, не происходит ли блокировка или заедание вала (2) натяжителя. Установить плунжер (3) в исходное положение и убедиться, что вал натяжителя свободно вдвигается и выдвигается в корпусе натяжителя.

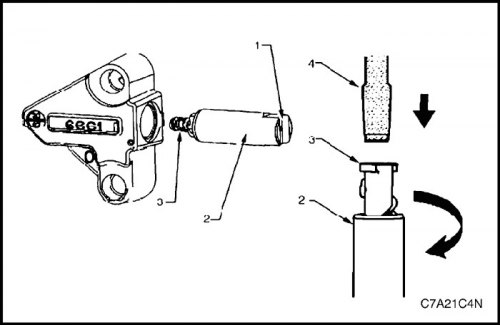

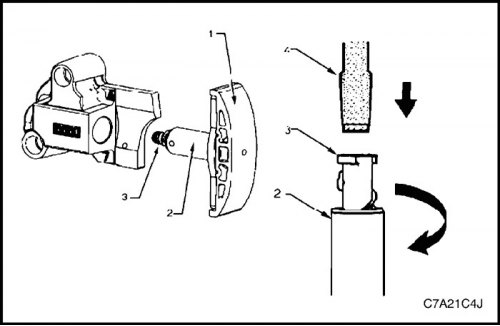

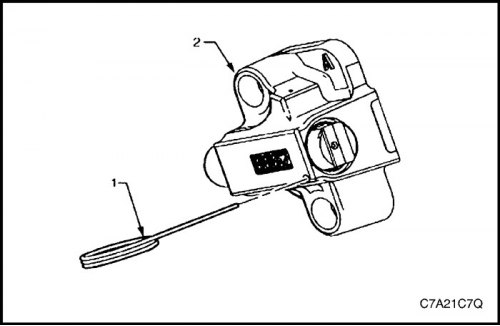

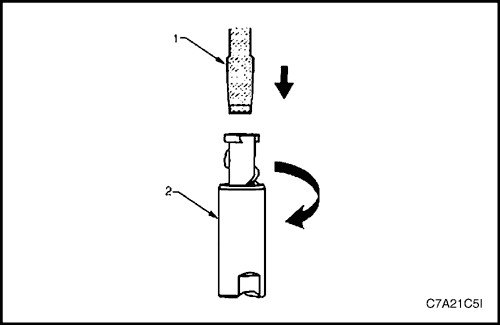

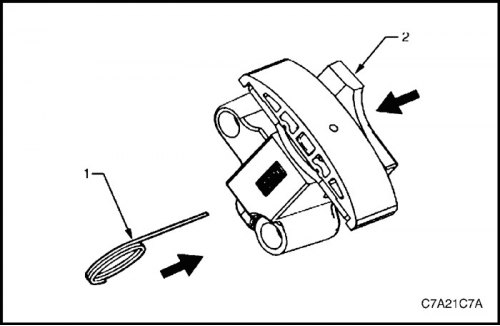

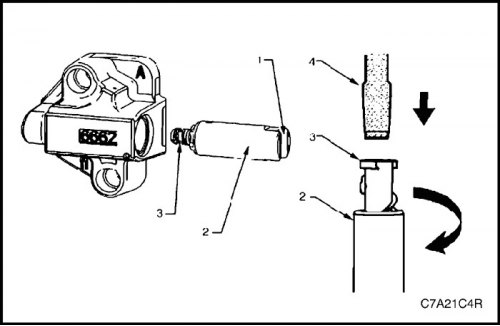

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (4), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя.

3. Заменить поврежденный натяжитель, если это потребуется.

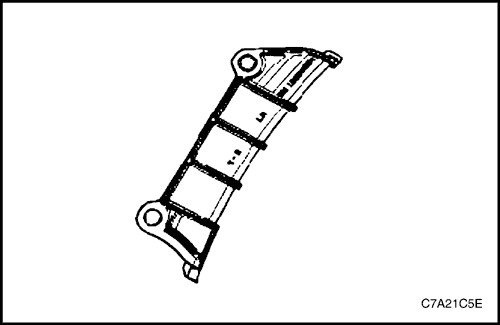

Направляющая цепи вторичного привода распределительных валов ряда цилиндров 2

1. Осмотреть направляющую цепи вторичного привода распределительных валов ряда цилиндров 2, проверяя, нет ли следующих неисправностей:

• износ направляющей поверхности (1),
• трещина или излом направляющей поверхности (2),
• трещина или повреждение основания направляющей (3).

2. Заменить поврежденную направляющую, если это потребуется. Установить плунжер (3) в исходное положение и убедиться, что вал натяжителя свободно вдвигается и выдвигается в корпусе натяжителя.

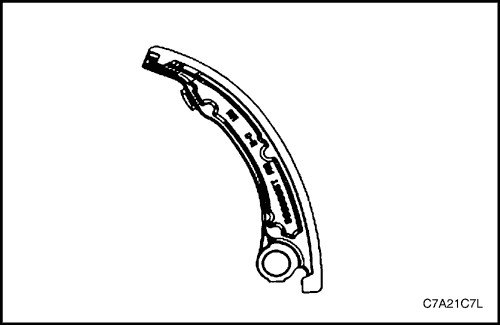

Башмак цепи вторичного привода распределительных валов ряда цилиндров 2

1. Осмотреть спереди башмак цепи вторичного привода распределительных валов ряда цилиндров 2, проверяя, нет ли следующих неисправностей:

• износ поверхности башмака (1),
• трещина или излом поверхности башмака (2),
• трещина или повреждение башмака (3).

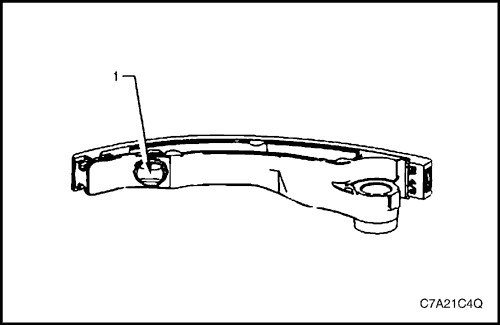

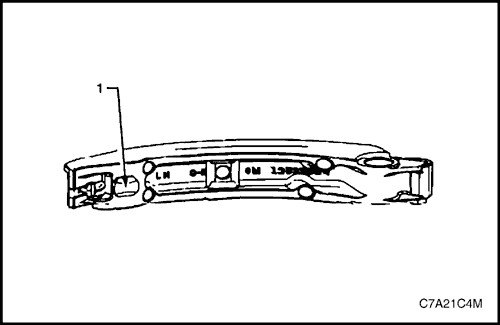

2. Осмотреть башмак сзади, проверяя, нет ли повреждений или износа и не отсутствует ли контактная площадкой (1) натяжителя.

3. Заменить поврежденный башмак, если это потребуется.

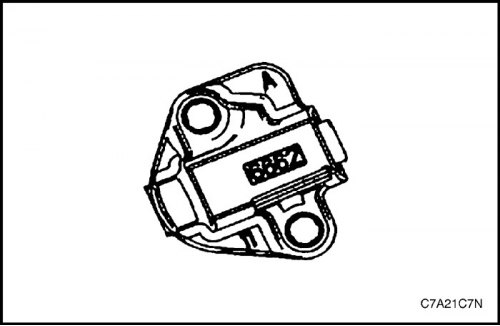

Натяжитель цепи вторичного привода распределительных валов ряда цилиндров 2

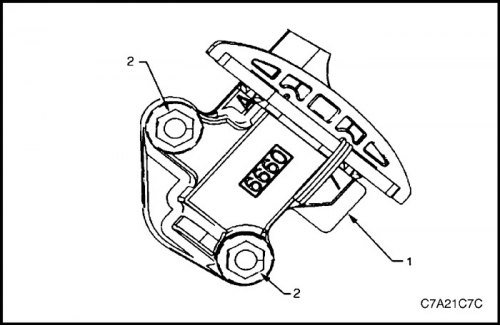

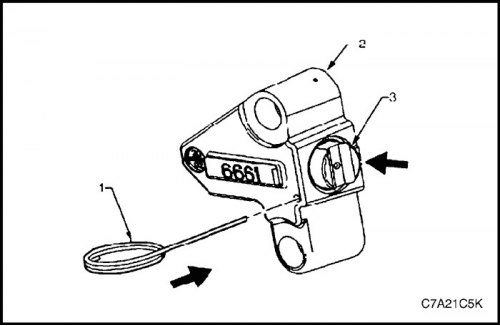

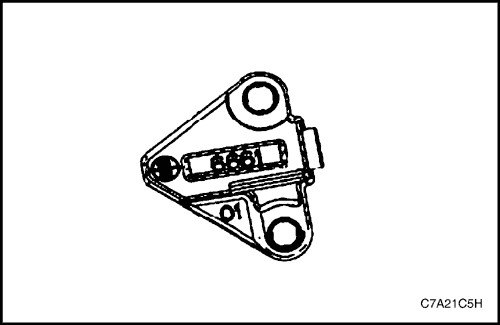

1. Осмотреть натяжитель цепи вторичного привода распределительных валов ряда цилиндров 2, проверяя, не повреждена ли контактная поверхность плунжера и башмака (1).

2. Осмотреть натяжитель, проверяя, не происходит ли блокировка или заедание вала (2) натяжителя. Установить плунжер (3) в исходное положение и убедиться, что вал натяжителя свободно вдвигается и выдвигается в корпусе натяжителя.

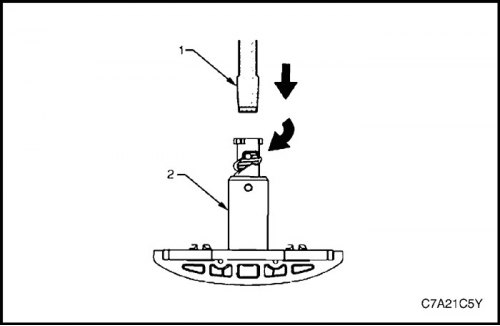

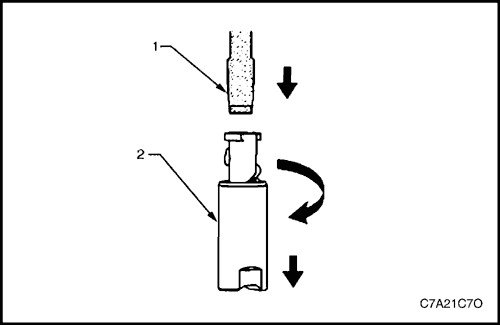

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (4), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя.

3. Заменить поврежденный натяжитель, если это потребуется.

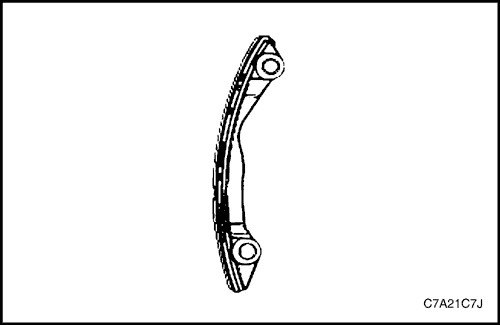

Направляющая цепи вторичного привода распределительных валов ряда цилиндров 1

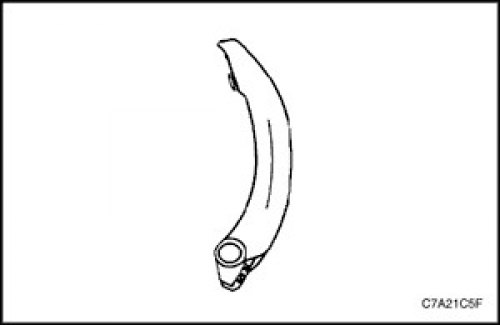

1. Осмотреть направляющую цепи вторичного привода распределительных валов ряда цилиндров 1, проверяя, нет ли следующих неисправностей:

• износ направляющей поверхности (1),
• трещина или излом направляющей поверхности (2),
• трещина или повреждение основания направляющей (3).

2. Заменить поврежденную направляющую, если это потребуется.



Башмак цепи вторичного привода распределительных валов ряда цилиндров 1

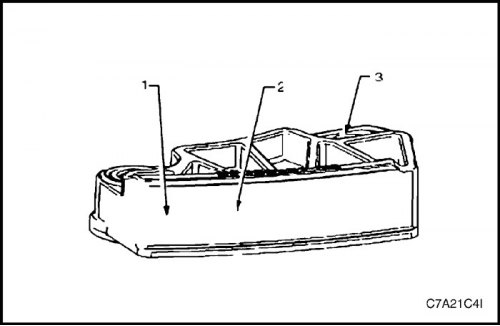

1. Осмотреть спереди башмак цепи вторичного привода распределительных валов ряда цилиндров 1, проверяя, нет ли следующих неисправностей:

• износ поверхности башмака (1),
• трещина или излом поверхности башмака (2),
• трещина или повреждение башмака (3).

2. Осмотреть башмак сзади, проверяя, нет ли повреждений или износа и не отсутствует ли контактная площадкой (1) натяжителя.

3. Заменить поврежденный башмак, если это потребуется.



Натяжитель цепи вторичного привода распределительных валов ряда цилиндров 1

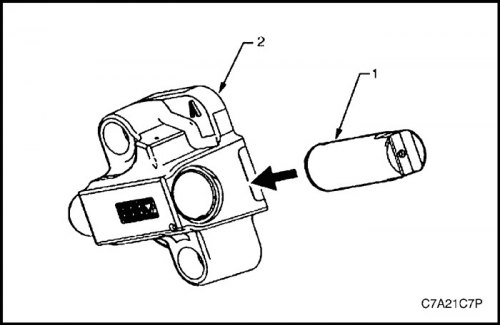

1. Осмотреть натяжитель цепи вторичного привода распределительных валов ряда цилиндров 1, проверяя, не повреждена ли контактная поверхность плунжера и башмака (1).

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (4), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя.

2. Осмотреть натяжитель, проверяя, не происходит ли блокировка или заедание вала (2) натяжителя. Установить плунжер (3) в исходное положение и убедиться, что вал натяжителя свободно вдвигается и выдвигается в корпусе натяжителя.

3. Заменить поврежденный натяжитель, если это потребуется.

Процедура установки

Компоненты цепи привода распределительных валов ряда цилиндров 2

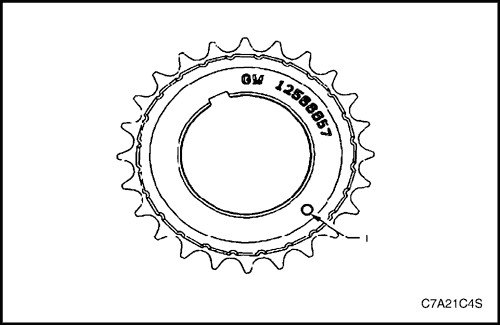

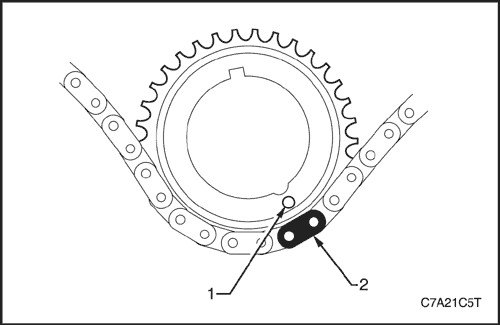

1. Установить звездочку (1) коленчатого вала на вал (2), совместив шпоночную канавку со шпонкой на вале.

2. Переместить звездочку по коленчатому валу до ее контакта с уступом на вале.

Примечание: Обеспечить такое расположение звездочки коленчатого вала, чтобы была видна установочная метка (1).

Внимание! Для установки на распределительные валы приспособления EN 46105 повернуть валы против часовой стрелки. При этом не потребуется поворачивать валы более чем на 45 градусов.

3. Установить приспособление EN 46105-1 (1) на задние концы распределительных валов (2) ряда цилиндров 2, а приспособление EN 46105-2 установить на задние концы распределительных валов ряда цилиндров 1.

Внимание! Перед установкой цепей привода распределительных валов необходимо заблокировать на своих местах все валы.

4. Убедиться, что приспособление EN 46105 полностью сидит на распределительных валах.

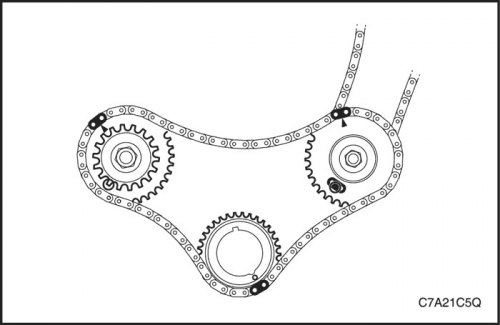

5. С помощью приспособления EN-46111 (1) повернуть коленчатый вал по часовой стрелке так, чтобы совместить установочную метку (2) на звездочке коленчатого вала с меткой (3) на корпусе масляного насоса.

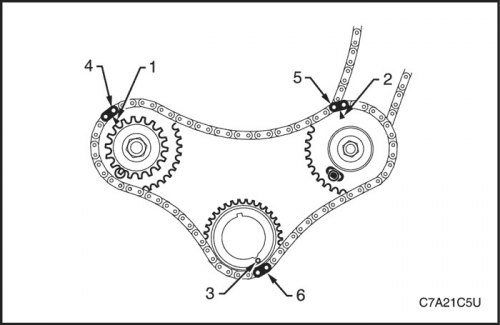

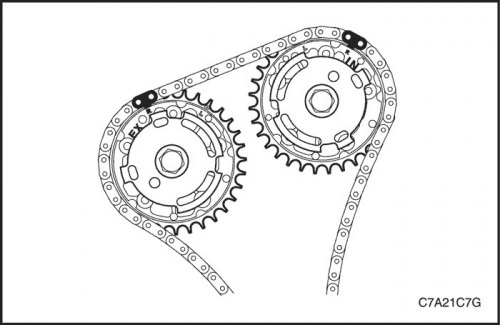

6. Установить цепь (1) вторичного привода распределительных валов ряда цилиндров 2, разместив цепь следующим образом:

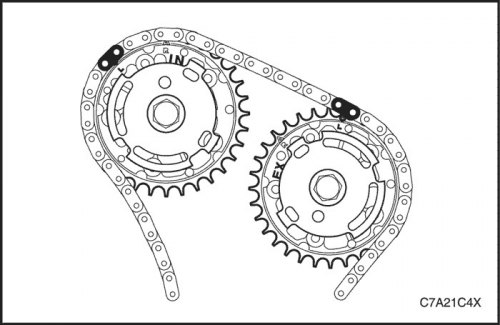

А. Накинуть цепь на обе звездочки привода регулирования фаз газораспределения распределительных валов ряда цилиндров 2.

В. Расположить два блестящих звена цепи над каждой из звездочек привода регулирования фаз газораспределения.

Внимание! При регулировке положения цепи на звездочках привода регулирования фаз газораспределения распределительных валов ряда цилиндров 2 использовать установочные метки в виде кружков, а НЕ в виде треугольников.

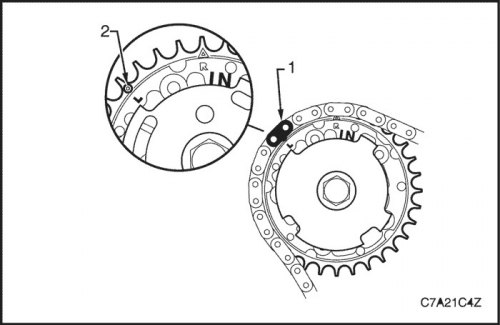

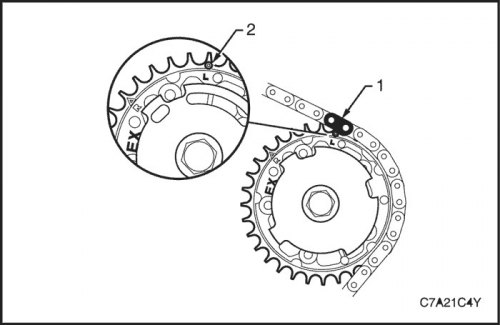

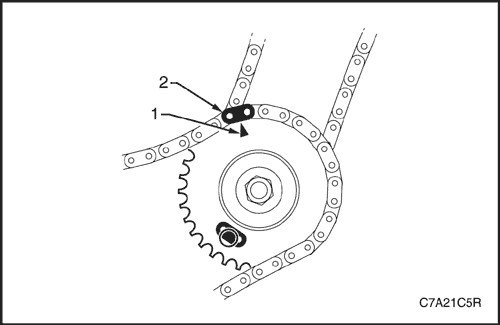

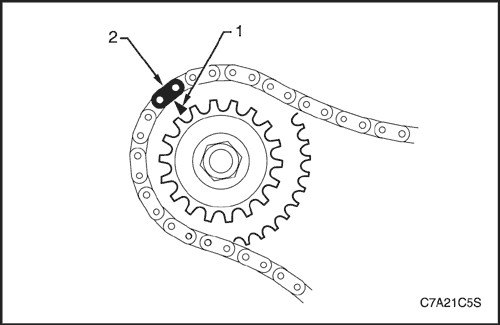

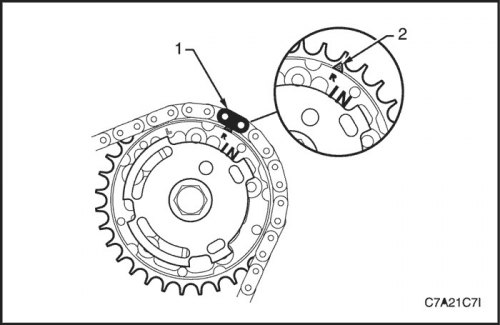

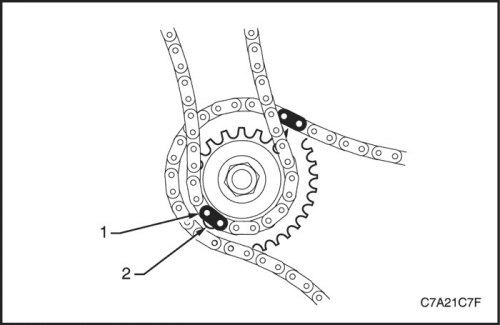

С. Совместить блестящее звено (1) цепи привода распределительных валов с круглой установочной меткой (2) на звездочке привода регулирования фаз газораспределения выпускного распределительного вала ряда цилиндров 2.

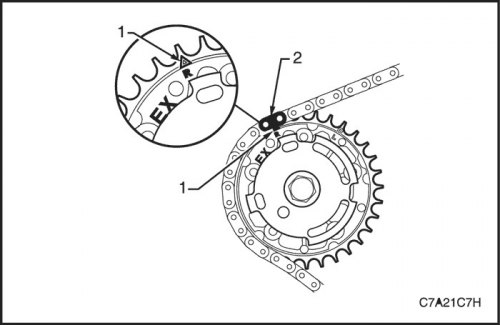

D. Совместить блестящее звено (1) цепи привода распределительных валов с круглой установочной меткой (2) на звездочке привода регулирования фаз газораспределения впускного распределительного вала.

Внимание! Звездочка (1) промежуточного вала привода распределительных валов ряда цилиндров 2 имеет маркировку в виде букв LB и "FRONT", а звездочка (2) промежуточного вала привода распределительных валов ряда цилиндров 1 имеет маркировку в виде букв RB и "FRONT". Необходимо не перепутать звездочки и располагать их при установке так, чтобы слово "FRONT" было обращено вперед.

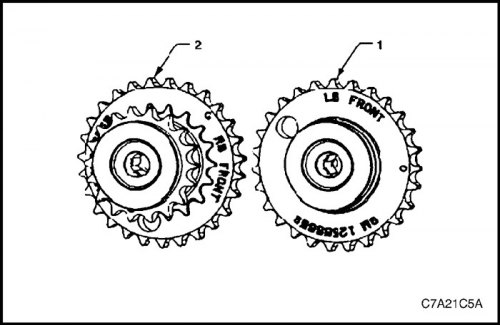

7. Обеспечить правильность выбора и ориентации звездочки промежуточного вала привода распределительных валов ряда цилиндров 2.



8. Разместить цепь вторичного привода распределительных валов ряда цилиндров 2 вокруг левой внутренней звездочки промежуточного вала, совместив блестящее звено (1) цепи с отверстием (2) в наружной звездочке.



9. Установить звездочку промежуточного вала привода распределительных валов ряда цилиндров 2 на блок цилиндров.

Затянуть

Затянуть болт крепления звездочки промежуточного вала моментом 66 Н·м (49 lb-ft).



10. Проверить совмещение установочных меток (с 1-й по 6-ю) цепи вторичного привода распределительных валов ряда цилиндров 2

Внимание! Направляющая цепи вторичного привода распределительных валов ряда цилиндров 2 имеет маркировку в виде букв LH. При установке башмака со стороны ряда цилиндров 2 необходимо использовать соответствующий башмак и проследить за тем, чтобы буквы LH при установке были обращены в сторону передка автомобиля.

11. Обеспечить правильность выбора и ориентации направляющей цепи вторичного привода распределительных валов ряда цилиндров 2.



12. Установить направляющую (1) цепи вторичного привода распределительных валов ряда цилиндров 2.

Затянуть

Затянуть болт крепления направляющей цепи вторичного привода моментом 23 Н·м (17 lb-ft).

Внимание! Башмак (2) цепи вторичного привода распределительных валов ряда цилиндров 2 имеет маркировку в виде букв LH с обратной стороны. При установке башмака со стороны ряда цилиндров 2 необходимо использовать соответствующий башмак.

13. Проследить за правильностью выбора и ориентации башмака цепи вторичного привода распределительных валов ряда цилиндров 2.



14. Установить башмак (1) цепи вторичного привода распределительных валов ряда цилиндров 2.

Примечание: Перед затяжкой крепежного болта проследить, чтобы башмак цепи вторичного привода не соприкасался с монтажной площадкой натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2.

Затянуть

Затянуть болт крепления башмака цепи вторичного привода распределительных валов ряда цилиндров 2 моментом 23 Н·м (17 lb-ft).



15. Проследить за правильностью выбора и ориентации натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2.



16. Установить в исходное состояние натяжитель цепи вторичного привода распределительных валов ряда цилиндров 2.

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (1), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя (2).

17. Установить вал (1) натяжителя в корпус (2) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2.

Внимание! Если приспособление EN 46112 (1) не вставлено в корпус натяжителя (2), то вал (3) натяжителя останется в заблокированном положении и цепь привода распределительных валов не будет натянута, что приведет к повреждению двигателя.

18. Нажав на вал натяжителя, ввести его в корпус и заблокировать натяжитель цепи вторичного привода ряда цилиндров 2, вставив приспособление EN 46112 в предназначенное для него отверстие в боковой стенке корпуса натяжителя.

19. Медленно отпустить вал натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2. Натяжитель должен остаться в прежнем состоянии.



20. Установить на натяжитель (2) цепи вторичного привода распределительных валов ряда цилиндров 2 новую прокладку (1).

21. Установить болты натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2 через отверстия в натяжителе и прокладке.

22. Убедиться, что на установочной поверхности головки цилиндров ряда 2, предназначенной для натяжителя цепи вторичного привода, нет задиров или других дефектов, которые могут сказаться на уплотнении новой прокладки натяжителя.



23. Установить на место натяжитель (2) цепи вторичного привода распределительных валов ряда цилиндров 2 и наживить болты (1) крепления к головке цилиндров.



24. Проверить правильность расположения язычка (1) прокладки натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2.

25. Затянуть болты (2) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2.

Затянуть

Затянуть болты крепления натяжителя цепи вторичного привода распределительных валов ряда цилиндров 2 моментом 23 Н·м (17 lb-ft).



26. Разблокировать натяжитель (1), вытащив приспособление EN 46112 (2) и освободив вал натяжителя.



27. Проверить совмещение установочных меток (с 1-й по 6-ю) цепи вторичного привода распределительных валов ряда цилиндров 2



Компоненты цепи первичного привода распределительных валов

1. Установить компоненты цепи вторичного привода распределительных валов ряда цилиндров 2, если ранее они были сняты. См. «Компоненты цепи привода распределительных валов» в этом разделе.

Внимание! Звездочка (2) промежуточного вала привода распределительных валов ряда цилиндров 1 имеет маркировку в виде букв RB и "FRONT", а звездочка (1) промежуточного вала привода распределительных валов ряда цилиндров 2 имеет маркировку в виде букв RB и "FRONT". Необходимо не перепутать звездочки и располагать их при установке так, чтобы слово "FRONT" было обращено вперед.

2. Проследить за правильностью выбора и ориентации звездочки промежуточного вала привода распределительных валов ряда цилиндров 1.



3. Установить звездочку (2) промежуточного вала привода распределительных валов ряда цилиндров 1.

Затянуть

Затянуть болт крепления звездочки промежуточного вала привода распределительных валов ряда цилиндров 1 моментом 65 Н·м (48 lb-ft).



4. Убедиться, что установочная метка (1) звездочки коленчатого вала совмещена с меткой (2) на корпусе масляного насоса.



5. Установить цепь (1) первичного привода распределительных валов.



6. Накинуть цепь первичного привода распределительных валов на большие звездочки каждого из промежуточных валов и на звездочку коленчатого вала, обеспечив следующее положение блестящих звеньев цепей:



А. Установочная метка (1) звездочки промежуточного вала привода распределительных валов ряда цилиндров 2 совмещена с блестящим звеном (2) цепи первичного привода распределительных валов.



B. Установочная метка (1) звездочки промежуточного вала привода распределительных валов ряда цилиндров 1 совмещена с блестящим звеном (2) цепи первичного привода распределительных валов.



C. Установочная метка (1) звездочки коленчатого вала совмещена с блестящим звеном (2) приводной цепи.



7. Убедиться, что все установочные метки (1, 2 и 3) совмещены с соответствующими блестящими звеньями (4, 5 и 6) цепи привода распределительных валов.

Примечание: Не снимать нижнюю направляющую (1) цепи первичного привода распределительных валов. Нижняя направляющая не предназначена для отдельного обслуживания. Если необходима замена нижней направляющей цепи первичного привода распределительных валов, то следует заменить масляный насос (2) в сборе.

8. Проследить за правильностью выбора и ориентации направляющей цепи первичного привода распределительных валов.



9. Установить верхнюю направляющую (1) цепи первичного привода распределительных валов.

10. Установить болты (2) верхней направляющей цепи первичного привода распределительных валов.

Затянуть

Затянуть болты направляющей цепи первичного привода моментом 23 Н·м (17 lb-ft).



11. Установить натяжитель цепи первичного привода распределительных валов.



12. Установить в исходное состояние натяжитель цепи первичного привода распределительных валов.

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (1), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя (2).

13. Установить башмак натяжителя в сборе (1) в корпус натяжителя (2) первичного привода распределительных валов.

Внимание! Если приспособление EN 46112 (1) не вставлено в корпус натяжителя, то плунжер натяжителя останется в заблокированном положении и цепь распределительных валов не будет натянута, что приведет к повреждению двигателя.

14. Нажав на башмак в сборе, ввести его в корпус (2) и заблокировать натяжитель цепи первичного привода, вставив приспособление EN 46112 в предназначенное для него отверстие в боковой стенке корпуса.

15. Медленно ослабить нажатие на натяжитель цепи первичного привода распределительных валов. Натяжитель цепи первичного привода распределительных валов должен остаться в нажатом положении.



16. Установить на натяжитель (2) цепи первичного привода распределительных валов новую прокладку (1).

17. Установить болты (3) через отверстия в натяжителе и прокладке.

18. Убедиться, что на установочной поверхности блока цилиндров, предназначенной для натяжителя цепи первичного привода, нет задиров или других дефектов, которые могут сказаться на уплотнении новой прокладки натяжителя.



19. Установить на место натяжитель (2) цепи первичного привода распределительных валов и наживить болты (1) крепления к блоку цилиндров.



20. Проверить правильность расположения язычка (1) прокладки натяжителя цепи первичного привода распределительных валов.

21. Затянуть болты (2) натяжителя цепи первичного привода распределительных валов.

Затянуть

Затянуть болты крепления натяжителя цепи первичного привода моментом 23 Н·м (17 lb-ft).



22. Разблокировать натяжитель (1), вытащив приспособление EN 46112 (2) и освободив вал натяжителя.



23. Проверить совмещение установочных меток (с 1-й по 12-ю) цепи первичного привода и вторичного привода распределительных валов ряда цилиндров 2

24. Снять приспособление EN 46105 с распределительных валов рядов цилиндров 2 и 1.



Компоненты цепи вторичного привода распределительных валов ряда цилиндров 1

1. Установить компоненты цепи первичного привода распределительных валов. См. «Компоненты цепи привода распределительных валов» в этом разделе.

2. С помощью приспособления EN-46111 (1) повернуть коленчатый вал по часовой стрелке так, чтобы совместить установочную метку (2) на звездочке коленчатого вала с меткой (3) на корпусе масляного насоса.

Внимание! Провернуть распределительные валы, чтобы установить на них приспособление EN 46105. При этом не потребуется поворачивать валы более чем на 45 градусов.

3. Установить приспособление EN 46105-1 (1) на задние концы распределительных валов (2) ряда цилиндров 1.



4. Установить приспособление EN 46105-2 (1) на задние концы распределительных валов (2) ряда цилиндров 2.



5. Установить на приводы (2) регулирования фаз газораспределения и на звездочку (3) промежуточного вала цепь (1) вторичного привода распределительных валов ряда цилиндров 1.



А. Разместить цепь вторичного привода распределительных валов вокруг наружной звездочки промежуточного вала привода распределительных валов ряда цилиндров 1, совмещая блестящее звено (1) цепи с отверстием (2) во внутренней звездочке.



B. Накинуть цепь на обе звездочки привода регулирования фаз газораспределения распределительных валов ряда цилиндров 1.

Внимание! При регулировке положения цепи на звездочках привода регулирования фаз газораспределения распределительных валов ряда цилиндров 1 использовать установочные метки в виде треугольников (1), а НЕ в виде кружков.

C. Совместить блестящее звено (2) цепи с треугольной установочной меткой на звездочке привода регулирования фаз газораспределения выпускного вала.



D. Совместить блестящее звено (1) цепи с треугольной установочной меткой (2) на звездочке привода регулирования фаз газораспределения впускного вала.

Внимание! При установке направляющей цепи на стороне ряда цилиндров 1 следует убедиться, что используется направляющая цепи вторичного привода распределительных валов ряда цилиндров 1.

6. Обеспечить правильность выбора и ориентации направляющей цепи вторичного привода распределительных валов ряда цилиндров 1.



7. Разместить направляющую (2) цепи.

8. Проследить за правильностью выбора и ориентации направляющей цепи первичного привода распределительных валов.

Затянуть

Затянуть болты направляющей цепи вторичного привода моментом 23 Н·м (17 lb-ft).

Внимание! Башмак цепи вторичного привода распределительных валов ряда цилиндров 1 имеет маркировку в виде букв RH. При установке башмака со стороны ряда цилиндров 1 необходимо использовать соответствующий башмак и проследить за тем, чтобы буквы RH при установке были обращены в сторону передка автомобиля.

9. Проследить за правильностью выбора и ориентации башмака цепи вторичного привода распределительных валов ряда цилиндров 1.



10. Расположить башмак (1) цепи вторичного привода распределительных валов ряда цилиндров 1.

Затянуть

Затянуть болт крепления башмака цепи вторичного привода распределительных валов ряда цилиндров 1 моментом 23 Н·м (17 lb-ft).



11. Проследить за правильностью выбора и ориентации натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1.



12. Установить в исходное состояние натяжитель цепи вторичного привода распределительных валов ряда цилиндров 1.

Примечание: Для установки натяжителя в исходное состояние использовать отвертку с плоским концом подходящего размера (1), вращая которой плунжер по часовой стрелке, ввести его в вал натяжителя (2).

13. Установить вал (1) натяжителя в корпус (2) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1.

Внимание! Если приспособление EN 46112 (1) не вставлено в корпус натяжителя (2), то плунжер натяжителя останется в заблокированном положении и цепь привода распределительных валов не будет натянута, что приведет к повреждению двигателя.

14. Нажав на вал натяжителя, ввести его в корпус и заблокировать натяжитель, вставив приспособление EN 46112 в предназначенное для него отверстие в боковой стенке корпуса натяжителя.

15. Медленно отпустить вал натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1. Натяжитель должен остаться в прежнем состоянии.



16. Установить на натяжитель (2) цепи вторичного привода распределительных валов ряда цилиндров 1 новую прокладку (1).

17. Установить болты (3) через отверстия в натяжителе и прокладке.

18. Убедиться, что на установочной поверхности головки цилиндров ряда 1, предназначенной для натяжителя цепи вторичного привода, нет задиров или других дефектов, которые могут сказаться на уплотнении новой прокладки натяжителя.



19. Установить на место натяжитель (2) цепи вторичного привода распределительных валов ряда цилиндров 1 и наживить болты (1) крепления к блоку цилиндров.



20. Проверить правильность расположения язычка (1) прокладки натяжителя.

21. Затянуть болты (2) натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1.

Затянуть

Затянуть болты крепления натяжителя цепи вторичного привода распределительных валов ряда цилиндров 1 моментом 23 Н·м (17 lb-ft).

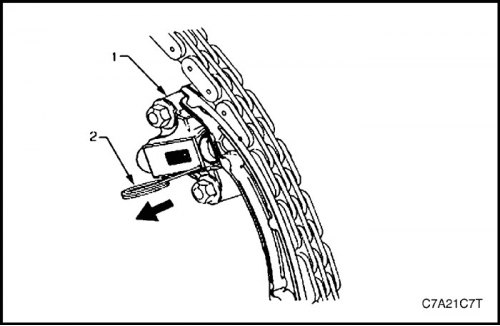

22. Разблокировать натяжитель (1), вытащив приспособление EN 46112 (2) и освободив плунжер натяжителя.



23. Проверить совмещение всех установочных меток (с 1-й по 18-ю) цепи первичного привода и цепи вторичного привода распределительных валов.

24. Снять приспособления EN 46105 и EN 46105-2 с распределительных валов обеих головок цилиндров.

25. Установить на место свечи зажигания. См. Часть 1F3, Органы управления двигателем - HFV6 3.2L.

26. Установить на место переднюю крышку двигателя. См. «Передняя крышка в сборе» в этом разделе.



[Статья перепечатана с сайта «chevyman»]
