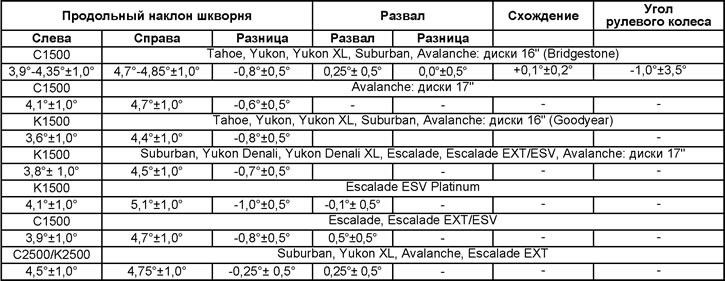

Таблица. Данные установки колес. Модели до 2007 года выпуска (GMT800)

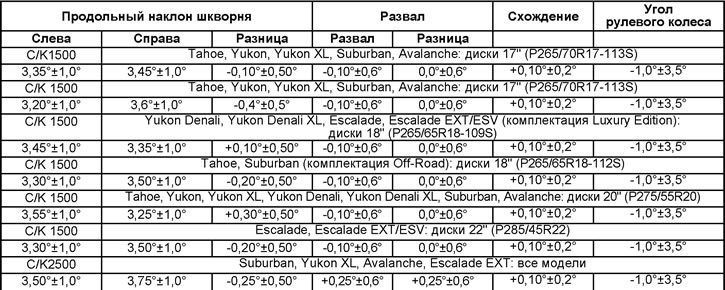

Таблица. Данные установки колес. Модели с 2007 года выпуска (GMT900)
Внимание: продольный наклон шкворня измеряется относительно рамы, величина угла наклона шкворня должна быть скорректирована с учетом наклона рамы. Угол наклона рамы считается положительным, когда рама выше в задней части, а отрицательным, когда рама ниже в задней части.
Таблица. Высота расположения кузова
| Модель | Допускаемое значение | Предельное значение |
| Модели до 2007 года выпуска (GMT800) | ||
| С/К2500 | 110-122 мм | 116 мм |
| С1500 Escalade | 100-122 мм | 106 мм |
| К1500 Escalade, Escalade ESV, Escalade ESV Platinum | 90-102 мм | 96 мм |
| Модели c 2007 года выпуска (GMT900) | ||
| C1500 (все модели) | 77-105 мм | 91 мм |
| К1500 | 87-115 мм | 101 мм |
| С/К2500 | 110-122 мм | 116 мм |
