2. Чтобы снять обивку, действуйте в соответствии с приведенными здесь иллюстрациями 12.2а-ж, соблюдая порядок и не забыв прочитать сопроводительные надписи (см. иллюстрации).
3. Чтобы установить боковую панель, выполните операции в обратной последовательности. Проследите за тем, чтобы болты типа Torx, фиксирующие ремни сидений, были затянуты моментом, указанным в технических данных в начале главы.

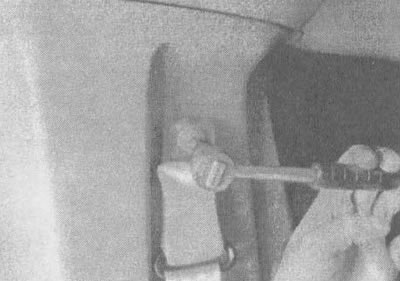

12.2а. Стяните пластмассовые крышки с болтов крепления ремней передних сидений и отверните их; болты, как верхний, так и нижний - типа Torx, поэтому вам потребуется специальная головка Torx |

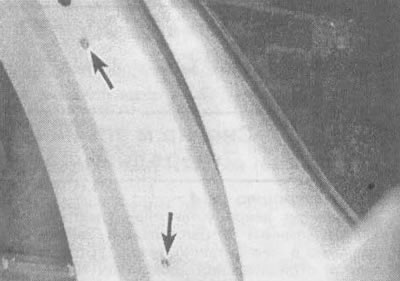

12.2б. Отверните винты панели (указаны стрелками) с верхних... |

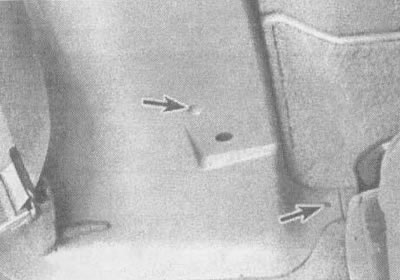

12.2в. ...и нижних секций панели стойки двери |

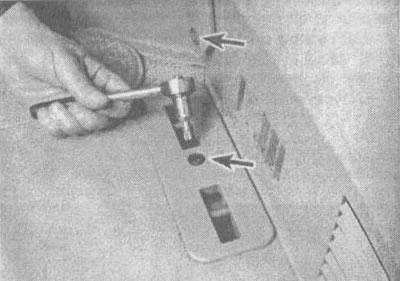

12.2г. Снимите средний ряд сидений (см. раздел 23), а затем снимите крышку и нижний болт крепления ремней среднего ряда сидений; в обоих местах (указаны стрелками) требуется головка типа Torx |

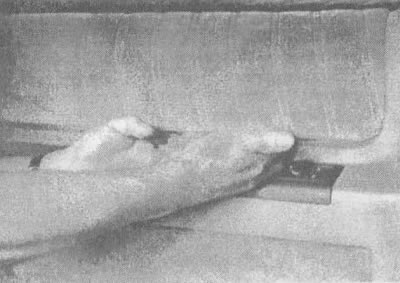

12.2д. Осторожно отделите обивку от верхней части панели, которая зафиксирована зажимами. На автомобилях, оборудованных системами заднего обогрева/кондиционирования воздуха, снимите заднюю панель управления (см. главу 3, раздел 12) |

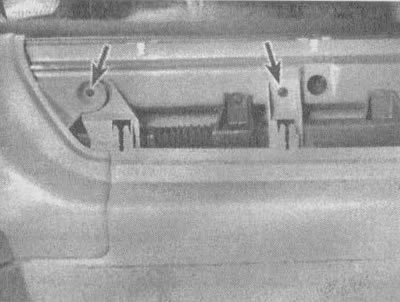

12.2е. Отверните болты крепления верхней панели (указаны стрелками) (изображены детали автомобиля последних лет выпуска. На более ранних моделях ввернуто по три болта) |

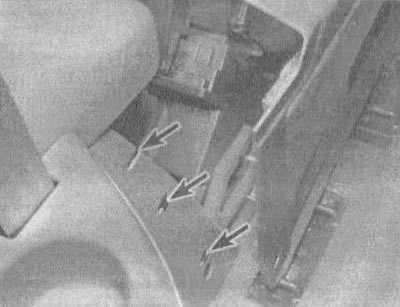

12.2ж. Отцепите левые боковые зажимы и освободите панель
