Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS). известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Левая нижняя звукоизоляционная панель
Чтобы получить доступ к элементам, расположенным слева под панелью приборов, выкрутите два винта, отсоедините фиксатор и опустите звукоизоляционную панель (см. иллюстрацию).

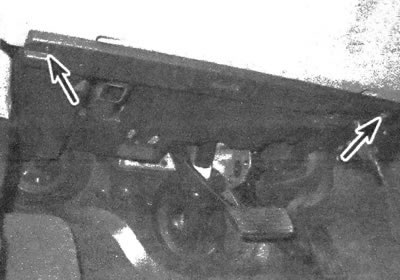

24.1. Выкрутите винты, которыми крепится левая нижняя звукоизоляционная панель
2. Отсоедините электрические элементы и жгут проводки, расположенные сверху, и снимите панель с автомобиля.
Правая нижняя звукоизоляционная панель
3. Чтобы получить доступ к элементам, расположенным справа под панелью приборов, выкрутите винты, отсоедините зажим электроразъема (если его наличие предусмотрено конструкцией) и снимите нижнюю звукоизоляционную панель с автомобиля (см. иллюстрацию).

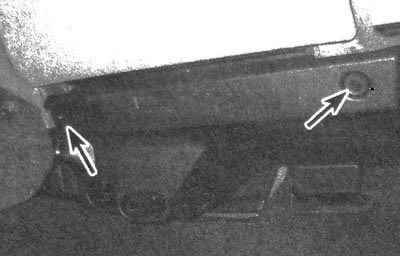

24.3. Выкрутите винты крепления правой нижней звукоизоляционной панели
Центральная звукоизоляционная панель (автомобили GMC/Chevrolet)
4. Снимите центральную консоль (см. подраздел 23).
5. Выкрутите винты крепления звукоизоляционной панели (см. иллюстрацию), затем снимите звукоизоляцию с панели приборов.

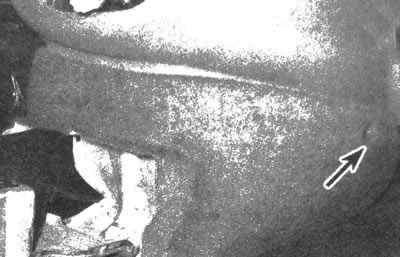

24.5. Выкрутите винты (показано с правой стороны) которыми крепится центральная нижняя облицовка приборной панели
6. Установка производится в обратной последовательности снятия.
Буфер, расположенный на уровне колен
7. Снимите левую звукоизоляционную панель (см. п.1).
8. Выкрутите винты и отсоедините фиксатор, затем снимите облицовку буфера с панели приборов.
9. Если необходимо снять усиливающую панель, открутите четыре гайки и снимите буфер (см. иллюстрацию).

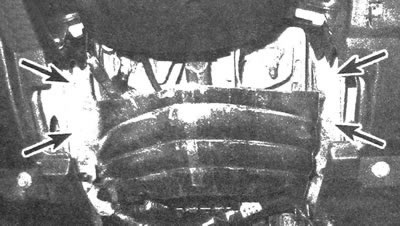

24.9. Расположение гаек крепления буфера, расположенного на уровне колен
10. Установка производится в обратной последовательности снятия.
Левая дополнительная облицовочная панель
11. Снимите левую звукоизоляционную панель и облицовку буфера, расположенного на уровне колен.
12. Открутите гайки и отсоедините фиксаторы, затем снимите облицовочную панель.
Центральная дополнительная облицовочная панель (автомобиле GMC/ Oldsmobile)
13. Снимите центральную консоль, а также (при необходимости) центральную звукоизоляционную панель (см. выше).
14. Выкрутите два винта, расположенные в основании, затем отсоедините фиксаторы, начиная операцию с основания панели, и продвигаясь вверх. Отсоедините электроразъемы и снимите панель с автомобиля.
15. Установка производится в обратной последовательности снятия.
Обрамление приборного щитка
16. При выполнении процедуры на автомобиле со складывающейся рулевой колонкой необходимо наклонить рулевое колесо вниз в максимально возможной степени.
17. Снимите левую звукоизоляционную панель (см. выше).
18. Выкрутите винты и снимите обрамление приборного щитка (см. иллюстрацию).

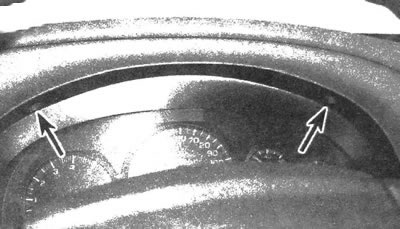

24.18. Винты обрамления приборного щитка
19. Установка производится в обратной последовательности снятия.
Перчаточный ящик
20. Снимите нижнюю правую звукоизоляционную панель (см. п. 3).
21. Выкрутите три винта, расположенные вдоль основания перчаточного ящика, и снимите его с приборной панели (см. иллюстрацию).

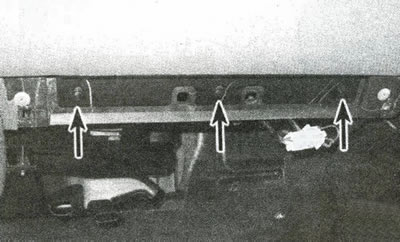

24.21. Винты крепления дверцы перчаточного ящика
22. Установка производится в обратной последовательности снятия.
