Признаки неисправности - крыша
Важно: Если предполагаемая причина неисправности люка в крыше заключается в нарушении электропитания модуля люка в крыше, люк в крыше необходимо заново откалибровать.
Важно: Перед использованием таблиц признаков неисправности необходимо выполнить следующие действия.
1. Просмотреть работу системы, чтобы ознакомиться с функциями системы. См. «Общее описание и работа системы» в этом разделе.
Визуальный осмотр / физический контроль
- Осмотреть послепродажное оборудование, которое может влиять на функционирование системы люка в крыше с электроприводом.
- Осмотреть легкодоступные и видимые части системы на наличие очевидных признаков повреждения или условий, который могут привести к неисправности.
Неустойчивая неисправность
Неисправность электрических соединений или проводки может послужить причиной возникновения неустойчивых неисправностей. См. Раздел 9A, "Системы электропроводки кузова".
Перечень признаков неисправности
Выполнение диагностики признака неисправности описывается в процедуре диагностики признака неисправности. См. "Не работает люк в крыше с электроприводом".
Не работает люк в крыше с электроприводом
| Шаг | Операция | Значения | Да | Нет |
| 1 |
Заново выполнить калибровку люка в крыше.
Работает ли система нормально?
|
-
|
Перейдите на Шаг 2
|
|
| 2 |
Светится ли контрольная лампа?
|
-
|
Перейдите на Шаг 3
|
Перейдите на Шаг 10
|
| 3 |
Напряжение аккумулятора присутствует на всех сигнальных цепях переключателя?
|
-
|
Перейдите на Шаг 8
|
Перейдите на Шаг 4
|
| 4 |
Присутствует ли напряжение аккумулятора на каких-либо сигнальных цепях переключателя?
|
-
|
Перейдите на Шаг 9
|
Перейдите на Шаг 5
|
| 5 |
Светится ли контрольная лампа?
|
-
|
Перейдите на Шаг 6
|
Перейдите на Шаг 11
|
| 6 |
Светится ли контрольная лампа?
|
-
|
Перейдите на Шаг 7
|
Перейдите на Шаг 12
|
| 7 |
Подключить контрольную лампу между цепью напряжения аккумулятора и выводом массы на разъеме жгута проводов электромотора/привода люка в крыше.
Светится ли контрольная лампа?
|
-
|
Перейдите на Шаг 15
|
Перейдите на Шаг 13
|
| 8 |
Подключить перемычку с предохранителем между каждой сигнальной цепью переключателя на разъеме жгута проводов переключателя и массой.
Работает ли привод люка в крыше при подключении вместо переключателя перемычки с предохранителем?
|
-
|
Перейдите на Шаг 14
|
Перейдите на Шаг 15
|
| 9 |
Проверить неисправную сигнальную цепь переключателя на наличие обрыва или замыкания на массу.
Найдена ли и устранена ли причина?
|
-
|
Перейти на Шаг 18
|
Перейдите на Шаг 15
|
| 10 |
Устранить обрыв или повышенное сопротивление в цепи массы переключателя управления люком в крыше.
Ремонт закончен?
|
-
|
Перейти на Шаг 18
|
-
|
| 11 |
Устранить обрыв или замыкание на массу в цепи напряжения питания аккумулятора электромотора/привода люка в крыше.
Ремонт закончен?
|
-
|
Перейти на Шаг 18
|
-
|
| 12 |
Устранить обрыв или замыкание на массу в сигнальной цепи напряжения зажигания электромотора/привода люка в крыше. См. Раздел 9A, "Проверка цепей и ремонт проводки".
Ремонт закончен?
|
-
|
Перейти на Шаг 18
|
-
|
| 13 |
Устранить обрыв или повышенное сопротивление в цепи массы электромотора/привода люка в крыше.
Ремонт закончен?
|
-
|
Перейти на Шаг 18
|
-
|
| 14 |
Осмотреть разъем жгута проводов переключателя люка в крыше на наличие нарушений контакта.
Найдена ли и устранена ли причина?
|
-
|
Перейти на Шаг 18
|
Перейдите на Шаг 16
|
| 15 |
Осмотреть разъем жгута проводов электромотора/привода люка в крыше на наличие нарушений контакта.
Найдена ли и устранена ли причина?
|
-
|
Перейти на Шаг 18
|
Перейдите на Шаг 17
|
| 16 |
Заменить переключатель люка в крыше. Перейти к "Переключатель управления люком в крыше с электроприводом"в этом разделе.
Завершена ли замена?
|
-
|
Перейти на Шаг 18
|
-
|
| 17 |
Заменить мотор люка в крыше.
Завершена ли замена?
|
-
|
Перейти на Шаг 18
|
-
|
| 18 |
Эксплуатировать систему, чтобы проверить, устранена ли неисправность.
Устранена ли причина?
|
-
|
Система в норме
|
Перейти на Шаг 1
|
Перекалибровка
Условия
Некоторые клиенты высказывают критические замечания, что люк в крыше не закрывается полностью или что после достижения закрытого положения он не останавливается и продолжает действовать до момента достижения положения вентиляции.
Описание перекалибровки
Блок управления люком в крыше (SCU) предназначен для запоминания этапов закрывания и открывания. Однако выше описанные условия могут возникать вследствие утраты записанных в памяти данных о положениях. Записанные в памяти данные о положениях могут быть утрачены, когда рабочий ток значительно преувеличивает установленное значение рабочего тока, 3.5 ~ 4.0 ампера, поскольку в направляющую люка в крыше попало инородное тело или какой-либо объект блокирует закрывание люка в крыше во время его действия.
Процедуры перекалибровки SCU

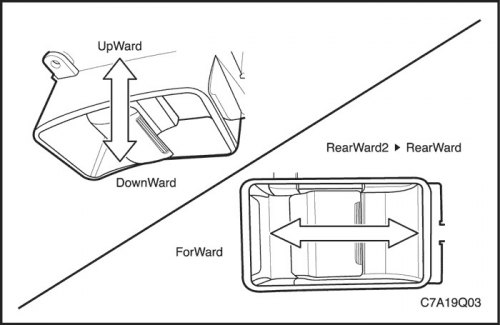

1. Удерживать в нажатом положении переключатель в направлении назад, пока люк в крыше не откроется с наклоном. При полностью открытом люке в крыше отпустить выключатель.
1. Удерживать в нажатом положении переключатель в направлении назад, пока люк в крыше не откроется с наклоном. При полностью открытом люке в крыше отпустить выключатель.
Важно: Если люк в крыше слегка приоткрывается и останавливается, отпустить, потом снова нажать выключатель и удерживать его. Повторять эти действия, пока люк в крыше не откроется полностью.
2. Если люк в крыше останавливается во время закрытия, нажать выключатель в направлении вперед и удерживать его полного закрытия люка в крыше.
3. Нажать выключатель в направлении назад до полного открытия люка в крыше в течение 15 секунд.
4. Подтвердить операции перекалибровки, выполняя процессы открывания и закрывания люка в крыше.
