Оглавление: Процедура снятия ↧ Процедура установки ↧
Необходимое оборудование
EN-48253 Съемник/приспособление для установки ремня привода вспомогательных агрегатов
EN-48300 Съемник/приспособление для установки натяжителя
EN-48301 Фиксирующий штифт пружины натяжителя
Процедура снятия

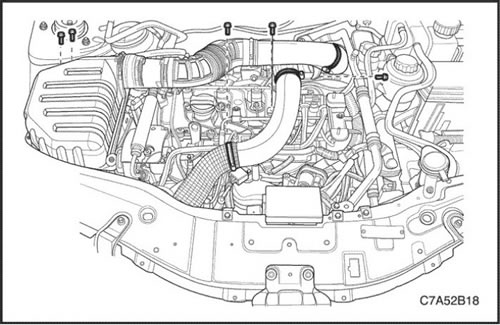

1. Снять воздушный фильтр в сборе. См. «Система нагнетания воздуха» в этом разделе.
2. Поднимите и зафиксируйте автомобиль.
3. Снимите правое переднее колесо. См. Раздел 2E, Шины и колеса.
4. Снять передний щиток двигателя со стороны правого переднего колеса. Следуйте разделу 9R, Передняя часть кузова.

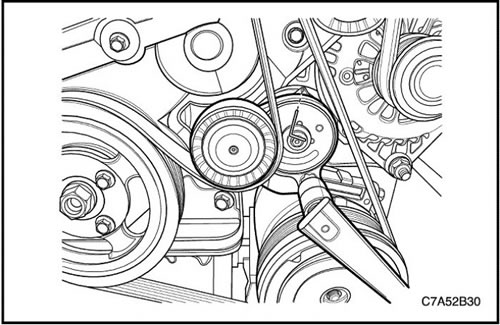

5. Установить съемник/приспособление для установки ремня привода вспомогательных агрегатов EN-48253 на направляющую рычага натяжителя и провернуть натяжитель по часовой стрелке.

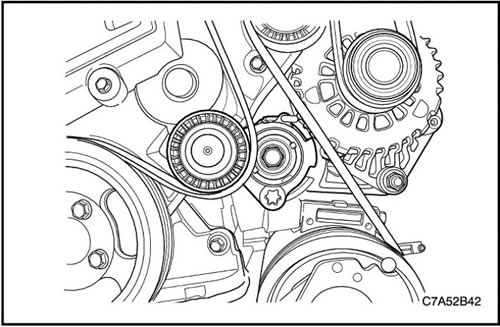

6. Полностью провернуть натяжитель и одновременно вставить фиксирующий штифт пружины натяжителя EN-48301 в отверстие штифта натяжителя.

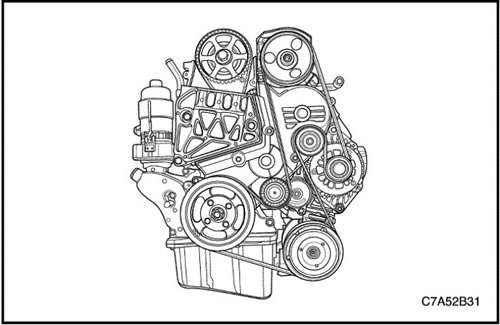

7. Снять вспомогательный ремень.

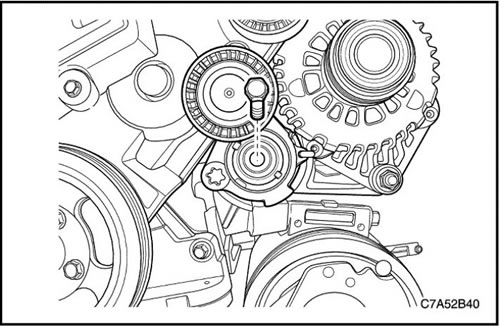

8. Снять натяжитель при помощи съемника/приспособления для установки натяжителя EN-48300.
Процедура установки
1. Завернуть болт натяжителя от руки.

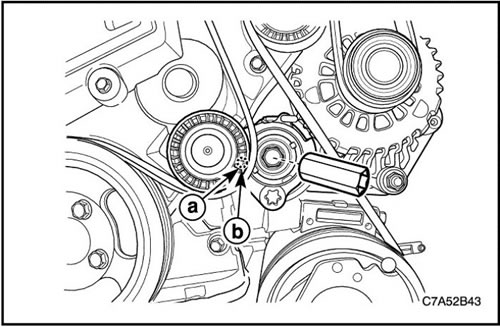

Примечание: Не отпуская натяжитель, плотно завернуть болт натяжителя от руки. В этот момент установочный шип (a) натяжителя отклоняется от отверстия (b) установочного шипа натяжителя.
Внимание! При чрезмерном вращении болта натяжителя инструментом установочный шип и кронштейн натяжителя могут износиться.
2. Установить ремень привода вспомогательных агрегатов.
3. Установить съемник/приспособление для установки ремня привода вспомогательных агрегатов EN-48253 на направляющую рычага натяжителя и провернуть натяжитель против часовой стрелки.

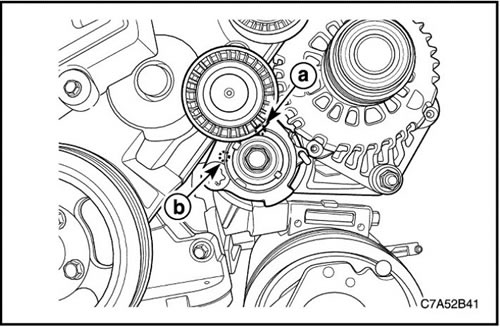

Примечание: Установочный шип (a) натяжителя вставляется в отверстие (b) установочного шипа натяжителя.
4. Установить натяжитель при помощи съемника/приспособления для установки натяжителя EN-48300.
Затянуть стопорный болт натяжителя до 48 Н·м (35,4 фунт-фута).
5. Снять фиксирующий штифт пружины натяжителя EN-48301 при помощи съемника/приспособление для установки ремня привода вспомогательных агрегатов EN-48253.
