В подкапотном пространстве…

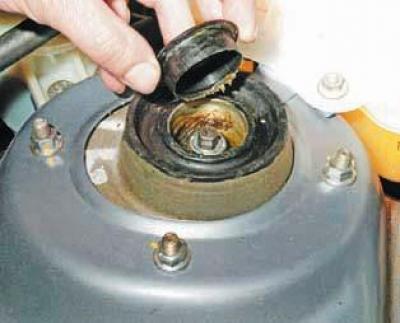

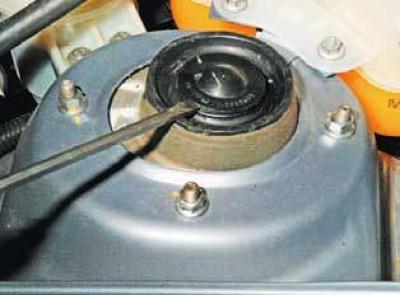

…отверткой поддеваем крышку верхней опоры…
…и снимаем ее.

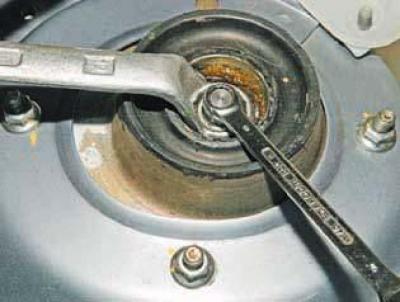

Удерживая шток амортизатора накидным ключом «на 9», z-образным ключом «на 19» ослабляем затяжку гайки штока.
Отсоединяем шаровую опору рычага передней подвески от поворотного кулака (см. Снятие рычага).
Выводим хвостовик наружного шарнира привода колеса из ступицы колеса (см. Снятие приводов передних колёс).
Отсоединяем наружный наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. Замена наружного наконечника рулевой тяги).
Последующие операции по снятию амортизаторной стойки можно произвести двумя способами.
Так, при первом способе амортизаторную стойку можно демонтировать, не снимая направляющей колодок и тормозного диска.
В этом случае снимаем только суппорт тормозного механизма переднего колеса (см. Замена защитного чехла и уплотнительного кольца поршня тормозного механизма переднего колеса) и привязываем его проволокой или шнуром к кронштейну крепления тормозной трубки.
При втором способе снимаем направляющую колодок с суппортом, подвязываем их проволокой или шнуром к кронштейну крепления тормозной трубки и снимаем тормозной диск (см. Замена диска тормозного механизма переднего колеса).
Не нажимайте педаль тормоза после снятия направляющей колодок и суппорта, так как поршень может полностью выйти из цилиндра.

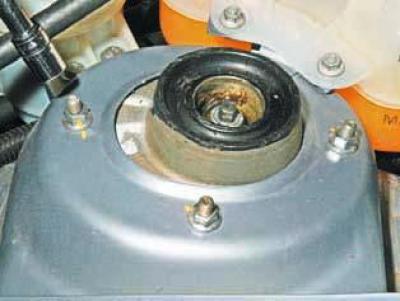

Головкой «на 12» отворачиваем три гайки крепления верхней опоры амортизаторной стойки к чашке кузова…
…и снимаем стойку.

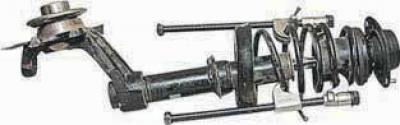

Сжимаем пружину двумя стяжками, расположенными диаметрально противоположно друг другу.
После того, как пружина перестанет давить на верхнюю опорную чашку, полностью отворачиваем гайку штока.

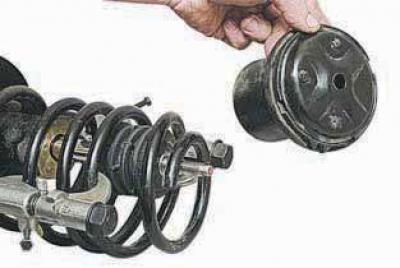

Cнимаем верхнюю опору стойки со штока.

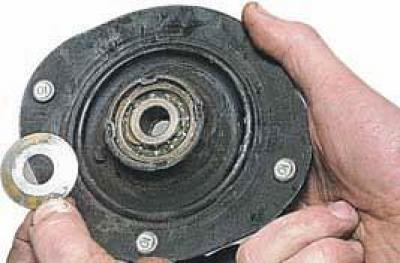

Вынимаем из углубления в верхней части опоры плоскую шайбу.
Снизу установлена тарельчатая шайба выпуклостью вниз.

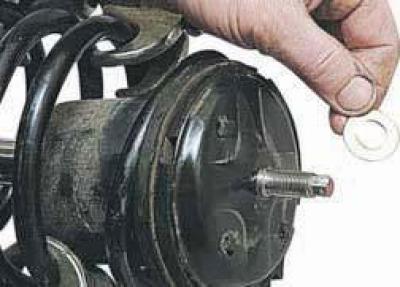

Снимаем со штока амортизатора плоскую шайбу.

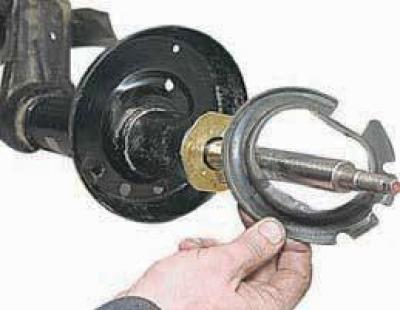

Снимаем верхнюю опорную чашку пружины с чехлом.

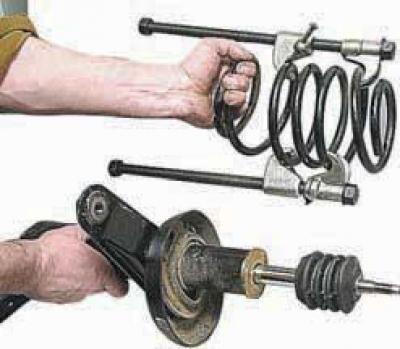

Снимаем пружину со стяжками…

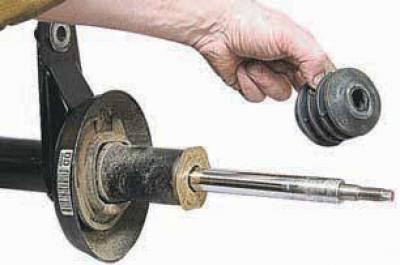

…и буфер хода сжатия.

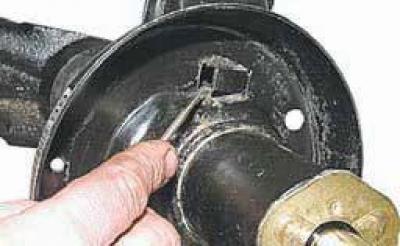

Вынимаем резиновую прокладку из нижней опорной чашки пружины.

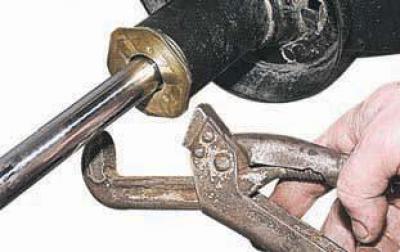

Трубным ключом отворачиваем гайку корпуса стойки (можно также зажать гайку в тисках и поворачивать стойку)…

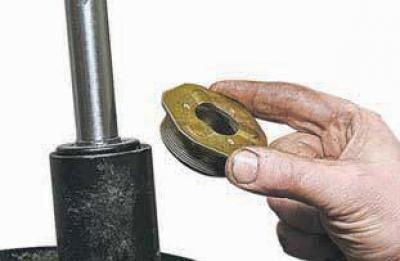

…и снимаем гайку.

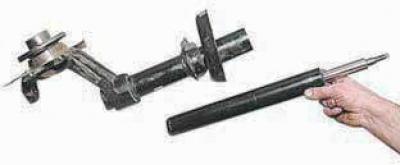

Извлекаем из корпуса стойки амортизатор.
Собираем и устанавливаем стойку в обратной последовательности.
Устанавливаем в корпус стойки новый амортизатор.
Гайку корпуса стойки заменяем новой.
Изношенный подшипник верхней опоры заменяем вместе с опорой.
Тарельчатую шайбу устанавливаем под подшипник верхней опоры вогнутой стороной вверх.

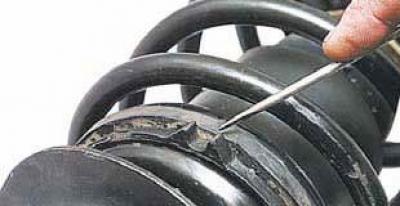

При установке пружины торец ее нижнего витка должен упираться в выступ нижней опорной чашки стойки…
…а фигурный выступ верхней опорной чашки пружины должен быть направлен в сторону поворотного рычага правой стойки и в сторону, противоположную рычагу левой стойки.
