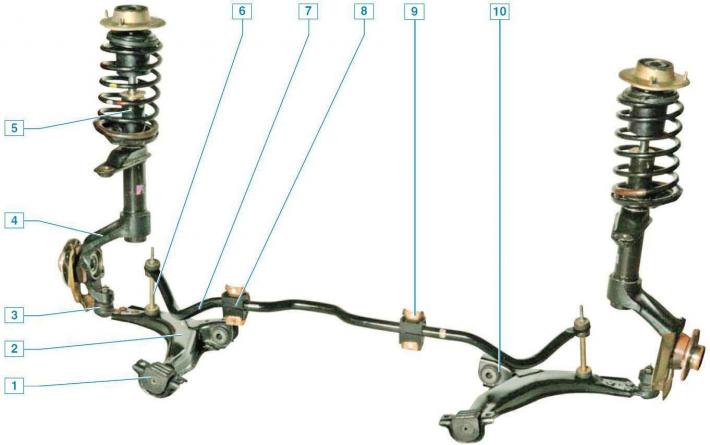

Передняя подвеска: 1 — подушка рычага; 2 — рычаг; 3 — шаровая опора; 4 — поворотный кулак со ступицей; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — штанга стабилизатора поперечной устойчивости; 8 — подушка штанги стабилизатора; 9 — кронштейн крепления штанги стабилизатора к щитку передка; 10 — сайлент-блок рычага
Передняя подвеска независимая, типа МакФерсон с поперечными рычагами и стабилизатором поперечной устойчивости, закрепленным на щитке передка.
Основа подвески — телескопическая амортизаторная стойка, которая позволяет колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

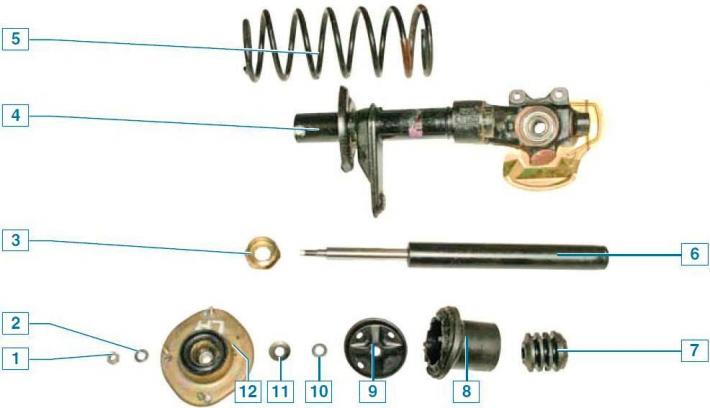

Детали амортизаторной стойки: 1 — гайка крепления штока амортизатора; 2 — шайба; 3 — гайка корпуса стойки; 4 — корпус амортизаторной стойки с поворотным кулаком; 5 — пружина; 6 — амортизатор; 7 — буфер хода сжатия; 8 — чехол; 9 — верхняя опорная чашка; 10 — плоская шайба; 11 — тарельчатая шайба; 12 — верхняя опора
Стойка выполнена как единое целое с поворотным кулаком.
К средней части корпуса стойки приварены опорная чашка пружины и поворотный рычаг, который через шаровой наконечник соединен с рулевой тягой.
На телескопической стойке установлены винтовая цилиндрическая пружина с верхним витком уменьшенного диаметра, резиновый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Верхняя опора крепится тремя самоконтрящимися гайками к чашке брызговика кузова.
За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания подвески.
Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемым колесом.
Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками и — через сайлент-блоки и подушки — с кузовом.

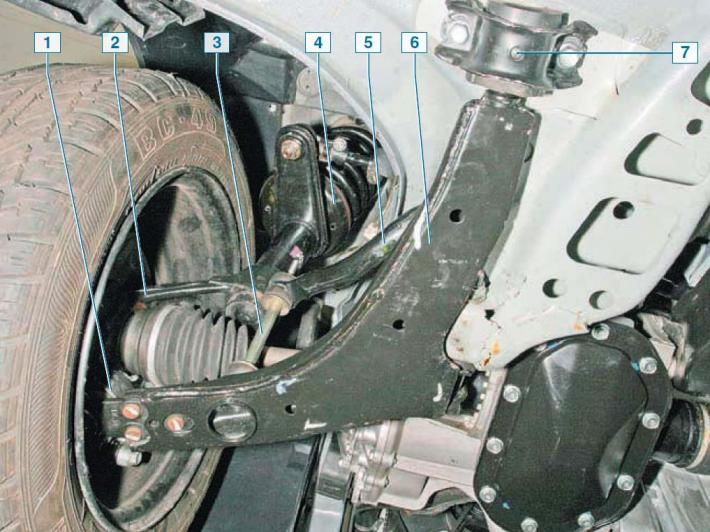

Элементы передней подвески на автомобиле, вид снизу: 1 — шаровая опора; 2 — поворотный кулак; 3 — стойка стабилизатора; 4 — амортизаторная стойка; 5 — штанга стабилизатора поперечной устойчивости; 6 — рычаг; 7 — кронштейн крепления подушки рычага
Нижняя часть поворотного кулака соединена с рычагом передней подвески через шаровую опору.

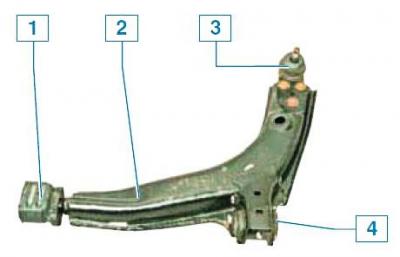

Рычаг передней подвески: 1 — подушка; 2 — рычаг; 3 — шаровая опора; 4 — сайлент-блок
Палец шаровой опоры крепится к поворотному кулаку гайкой, а корпус опоры приклепан к рычагу тремя заклепками.
Для замены шаровой опоры потребуется высверливать три заклепки и вместо них поставить болты с гайками.
В отверстие поворотного кулака запрессован двухрядный радиальноупорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.
Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода колеса.
В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Подшипники ступиц колес — взаимозаменяемые.
Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой.
Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали.

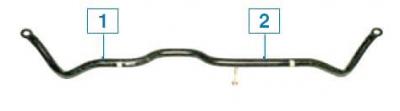

Штанга стабилизатора поперечной устойчивости: 1 — левая сторона; 2 — правая сторона
Штанга в своей средней части крепится к щитку передка через резиновые подушки.
Оба конца штанги стабилизатора через стойки с резиновыми втулками соединены с рычагами подвески.
Штанга стабилизатора имеет асимметричную форму.
Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

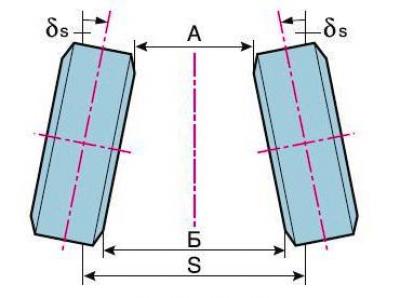

Б–А — схождение передних колес; А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади; δs — угол схождения передних колес; S — колея
Регулируется только угол схождения колес.
Остальные параметры (угол развала, угол продольного наклона оси поворота) конструктивно выполнены заводом-изготовителем и регулировке не подлежат.
Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.
Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес.
Схождение регулируется вращением регулировочного винта при ослабленных клеммных соединениях наконечников рулевых тяг.

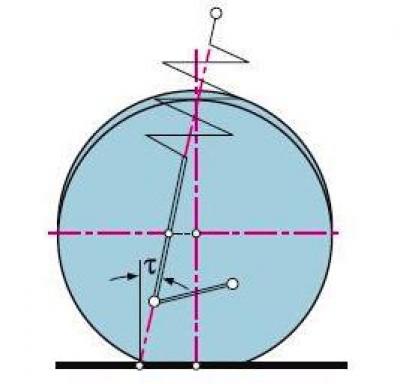

Т — угол продольного наклона оси поворота колеса
Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.
Он способствует стабилизации управляемых колес в направлении прямолинейного движения.
Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

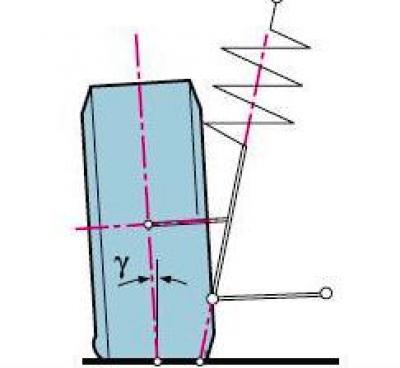

Y — угол развала колес
Развал колёс — угол между плоскостью вращения колеса и вертикалью.
Он cпособствует правильному положению катящегося колеса при работе подвески.
При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.
Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и в эксплуатации регулировке не подлежат.
Контроль углов установки передних колес и регулировку схождения колес рекомендуется проводить на станции технического обслуживания.
Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля.
Автомобиль нужно установить на горизонтальную площадку и нагрузить в соответствии с рекомендациями завода-изготовителя.
При нормальном давлении в шинах и при отсутствии чрезмерных люфтов в узлах передней подвески значения углов установки должны соответствовать следующим значениям:
- – схождение: 10'±10'
- – угол развала: –1°10'±20'
Угол продольного наклона оси поворота:
- – с усилителем рулевого управления 2°45'±1°
- – без усилителя рулевого управления 1°30'±1°
