Передний отопитель
Модели 1987—1994 г.
1. Отсоедините батарею от массы.
2. Снимите бачок охлаждающей жидкости.

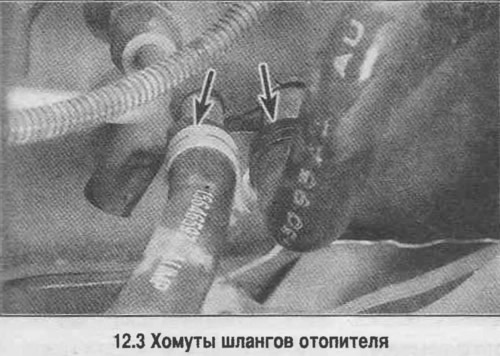

3. Отсоедините шланги системы охлаждения от радиатора отопителя (смотрите фотографию), поднимите их вверх и закрепите.
4. Отверните винты/гайки крепления корпуса отопителя в моторном отсеке.
5. Снимите облицовку и дверцу перчаточного ящика.
6. Обозначьте и отсоедините от отопителя тросы или тяги.
7. Снимите компьютер (ЕСМ-блок) и кронштейн его крепления.
8. На части автомобилей отсоедините кабель антенны от мачты.
9. Снимите правую боковую панель, снимите с креплений правый нижний угол панели приборов. Подайте отопитель назад и отсоедините жгут проводки.

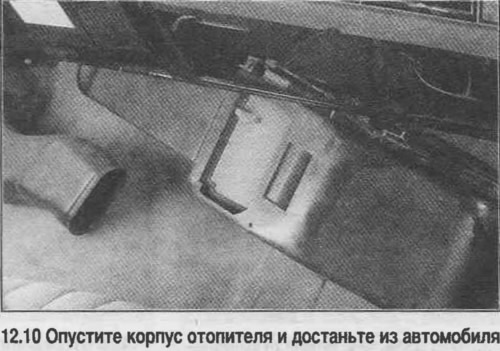

10. Отверните винты/гайки крепления отопителя к корпусу (смотрите фотографию).
11. Достаньте корпус отопителя из автомобиля.

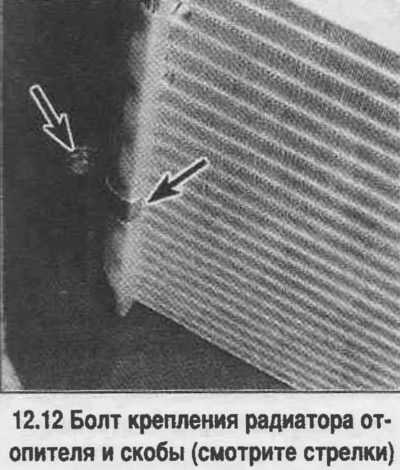

12. Отверните болт, отогните скобы и снимите радиатор (смотрите фотографию).
13. Установка выполняется в обратном порядке.
Модели с 1995 г.
14. Отсоедините батарею от массы.
15. Слейте охлаждающую жидкость.
16. Отсоедините разъемы от электродвигателя вентилятора отопителя.
17. Снимите средний воздуховод из-под щитка приборов.
18. Снимите правую нижнюю боковую панель.
19. Снимите крышку вентилятора.
20. Снимите электродвигатель с крыльчаткой.
21. Отсоедините рулевую колонку, немного наклоните колонку.
22. Отверните болты крепления щитка приборов, поверните и отведите щиток приборов вверх.
23. Снимите бачок охлаждающей жидкости в моторном отсеке.
24. Отсоедините шланги отопителя в моторном отсеке.
25. Удерживая корпус отопителя, отверните винт крепления корпуса под нишей моторного отсека, рядом трубкой испарителя.
26. Отверните 4 винта и 2 гайки крепления корпуса к стенке ниши моторного отсека.
27. Достаньте корпус отопителя салона из-под щитка приборов,
28. Отверните 7 винтов крепления крышки к корпусу и снимите крышку.
29. Снимите радиатор отопителя.
30. Установка выполняется в обратном порядке.
Задний вспомогательный отопитель салона (модели Suburban)
Внимание! 1. Если автомобиль оборудован дополнительной системой кондиционирования, то следует разгерметизировать ее в автосервисе.
2. Испаритель дополнительного кондиционера установлен в корпусе заднего отопителя, вместе с радиатором и вентилятором.
31. Отсоедините батарею от массы.
32. Снимите декоративную накладку правой задней облицовки кабины.
33. Снимите облицовку проема правого заднего колеса.
34. Работая под правой задней частью автомобиля, отсоедините шланги системы охлаждения от радиатора отопителя и заглушите их. Слейте жидкость из радиатора отопителя в подставленный поддон.
35. Отсоедините от вентилятора проводку.
36. Снимите сливной вентиль.
37. Отверните болты и гайки крепления и снимите корпуса вместе с радиатором.
38. Удалите скобы, отверните гайки и снимите корпус с радиатора отопителя.
39. Установка выполняется в обратном порядке.
